| Номер в госреестре | 65452-16 |
| Наименование СИ | Комплексы программно-аппаратные ультразвуковые мониторинга состояния оборудования |
| Обозначение типа СИ | Plantsafe-UT NGHM-DMT |
| Изготовитель | ООО "Нефтегазхиммаш", г.Рязань; Фирма "DMT GmbH & Co. KG", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 19.10.2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-аппаратные ультразвуковые мониторинга состояния оборудования «PLANTSAFE-UT NGHM-DMT» (далее - комплексы) предназначены для измерения остаточной толщины основного металла трубопроводов, узлов и деталей промышленного оборудования при проведении ультразвуковой толщинометрии в on-line режиме.
Принцип действия комплексов основан на ультразвуковом контактном эхо-импульсном методе неразрушающего контроля с использованием объемных продольных ультразвуковых волн. Ультразвуковой импульс, излучаемый пьезоэлектрическим преобразователем (ПЭП), проходит через контролируемый объект, отражается от его задней стенки и возвращается на приемную панель ПЭП. Определение толщины объекта, при известной скорости распространения звука в нем, осуществляется по измеренному времени задержки ультразвукового импульса относительно излученного.

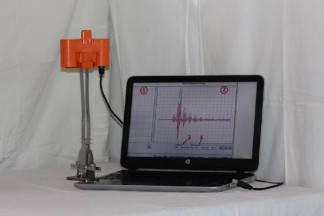

Комплекс состоит из ноутбука и ультразвукового датчика. Ультразвуковой датчик включает в себя волноводы и блок передачи данных.
Комплексы являются модульными ультразвуковыми стационарными измерительными приборами неразрушающего контроля, позволяющим измерять толщину основного металла при одностороннем доступе к контролируемому объекту.
Программное обеспечение «WT200», входящее в состав комплексов, позволяет отображать на экране ноутбука изображение А-скана, характеристическую кривую акустического контакта, значения измеренной толщины стенки и осуществлять управление измерениями.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | WT200 |
| Номер версии (идентификационный номер) ПО | G0CB-00-1B-1E-E2-A0-49-30-17 v 38 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение параметра |
| Диапазон измерения толщины основного металла, мм | от 3 до 50 |
| Пределы допустимой относительной погрешности измерения толщины основного металла, % | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение параметра |
| Диапазон частот, МГц | от 2 до 5 |
| Г абаритные размеры ультразвукового модуля, мм, не более: - длина - ширина - высота | 382 100 57 |
| Масса ультразвукового модуля, кг, не более | 0,58 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц. | 220±10 % 50±1 |
| Потребляемая мощность, Вт, не более | 100 |
| Средняя наработка на отказ, ч Средний срок службы комплекса, лет | 30000 5 |
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +75 |
наносится на титульный лист руководства по эксплуатации в правом верхнем углу методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ультразвуковой модуль с интерфейсным кабелем | - | 1 шт. |
| Ноутбук с кабелем питания | - | 1 шт. |
| Конверт с паролем | - | 1 шт. |
| Программное обеспечение | «WT200» | 1 шт. |
| Упаковка | - | 1 шт. |
| Руководство по эксплуатации | 427612-002-67234428-2015 РЭ | 1 экз. |
| Методика поверки | МП 040.Д4-16 | 1 экз. |
осуществляется по документу МП 040.Д4-16 «Комплексы программно-аппаратные ультразвуковые мониторинга состояния оборудования «PLANTSAFE-UT NGHM-DMT». Методика поверки», утвержденному ФГУП «ВНИИОФИ» в августе 2016 г.
Основное средство поверки:
Комплект образцовых ультразвуковых мер КМТ176М-1 (Госреестр №6578-78) Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ 427612-002-67234428-2015 Комплексы программно-аппаратные ультразвуковые мониторинга состояния оборудования «PLANTSAFE-UT NGHM-DMT». Технические условия. Техническая документация фирмы-изготовителя DMT GmbH & Co. KG, Германия.
