| Номер в госреестре | 65312-16 |
| Наименование СИ | Комплексы |
| Обозначение типа СИ | ПАК ТР 5000 |
| Изготовитель | "Microsemi Corporation Symmetricom", США |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы ПАК ТР 5000 (далее - комплексы) предназначены для воспроизведения опорной частоты, используемой для передачи узлам сотовой связи точного времени с целью определения вариации задержки пакетов (PDV).

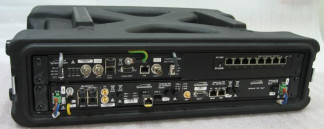

Конструктивно комплексы выполнены в виде моноблока, включающего два модуля ТР 5000 и ТР 500 (таймпровайдеры) со встроенными генераторами. В модуле ТР 5000 размещен рубидиевый генератор, а в модуле ТР 500 - кварцевый генератор. Рубидиевый генератор модуля ТР 5000 подстраивается от сигналов приемника глобальной навигационной системы. Кварцевый генератор модуля ТР 500 подстраивается от сигналов, полученных от узлов сотовой связи.
Принцип действия комплексов заключается в формировании и передаче узлам сотовой связи точного времени. Для формирования протоколов точного времени (PTP) с целью определения PDV в сетях передачи пакетной информации (IEEE 1588-2008) в модуле ТР 5000 в качестве опорного источника используется рубидиевый генератор. Для формирования сигнала, характеризующего подстройку узлов сотовой связи сигналами PTP, в модуле ТР 500 используется кварцевый генератор.
Управление комплексами осуществляется через интерфейс RS232 или сетевой порт Ethernet посредством подачи специальных команд.
| Наименование характеристики | Значение |
| Частота сигнала на выходах I/O-1,2 модуля TP 5000, кГц | 2048 |
| Пределы допускаемой относительной погрешности установки частоты сигнала на выходах I/O-1,2 модуля ТР 5000 через два часа после начала синхронизации от приемника глобальной навигационной системы | ±510-11 |
| Частота сигнала на выходах OUT1, OUT2 модуля TP 500, кГц | 2048 |
| Пределы допускаемой относительной погрешности установки частоты сигнала на выходах OUT1, OUT2 модуля ТР 500 через два часа после начала синхронизации от узлов сотовой связи | ±5-1 0-10 |
| Требования к сети электропитания: напряжение питания от сети переменного тока частотой 50 Гц, В; потребляемая мощность, Вт, не более | 220±22 75 |
| Г абаритные размеры:(длина х ширина х высота), мм, не более | 575х580х148 |
| Масса, кг, не более | 12,2 |
| Рабочие условия применения: температура окружающего воздуха, С; относительная влажность при температуре 25 оС, %; атмосферное давление, кПа | от 10 до 35 80 от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на переднюю панель комплексов методом наклейки.
Комплектность комплексов приведена в таблице 2.
Таблица 2 - Комплектность комплексов
| Наименование и обозначение | Количество |
| Комплекс ПАК ТР 5000 | 1 шт. |
| Комплект принадлежностей | 1 шт. |
| Руководство по эксплуатации ПАК ТР 5000.001 РЭ | 1 экз. |
| Методика поверки ПАК ТР 5000.001 МП | 1 экз. |
осуществляется по документу ПАК ТР 5000.001 МП «Инструкция. Комплексы ПАК ТР 5000. Методика поверки», утвержденному ООО «КИА» 10 августа 2016 г.
Знак поверки наносится на свидетельство о поверке.
Основные средства поверки:
- стандарт частоты Ч1-2010, (рег. № 51871 -12);
- анализатор цифровых линий связи ANT-20, (рег. № 15963-07).
ГОСТ 8.129-2013 Государственная система обеспечения единства измерений.
Г осударственная поверочная схема для средств измерений времени и частоты Техническая документация изготовителя на комплексы ПАК ТР 5000.
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
