| Номер в госреестре | 65276-16 |
| Наименование СИ | Преобразователи давления электропневматические |
| Обозначение типа СИ | IPT |
| Изготовитель | "Moore Industries International Inc.", США |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления электропневматические IPT (далее - преобразователи) предназначены для непрерывных измерений и преобразований сигналов силы постоянного тока в выходной нормированный пневматический сигнал избыточного давления в составе установки разделения воздуха PL4HN, г. Тольятти.
Принцип действия преобразователя основан на методе силовой компенсации, при котором момент, развиваемый катушкой, расположенной в поле постоянного магнита, пропорциональный входному сигналу, компенсируется моментом силы, развиваемым сильфоном обратной связи.

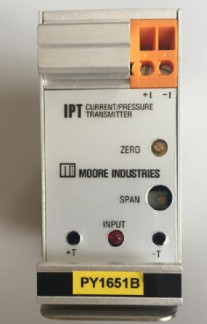

Конструктивно преобразователь представляет собой алюминиевый блок, выполненный для монтажа на DIN-рейку. На передней части преобразователя расположены светодиоды, которые загораются при наличии входного электрического сигнала.
отсутствует.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон измерений входного электрического сигнала, мА | от 4 до 20 |
| Диапазон выходного пневматического сигнала, кПа | от 20 до 100 |
| Пределы допускаемой основной приведенной погрешности измерений входного электрического сигнала, % (к диапазону измерений) | ±0,5 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением от нормальных условий (от 18 до 22 °C) в рабочем диапазоне температур, %/1 °С | ±0,1 |
| Давление воздуха питания, кПа | 140 |
| Г абаритные размеры, мм, не более | 125x85,1x40 |
| Масса, кг | 0,57 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -40 до +85 до 95 (без конденсации) |
наносится на титульный лист паспорта типографским способом.
Преобразователь давления электропневматический IPT - 2 шт.
Паспорт - 2 экз.
Методика поверки - 1 шт.
осуществляется по документу МП 65276-16 «Преобразователи давления электропневматические IPT. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.01.2016 г.
Основные средства поверки:
- манометр грузопоршневой МП-2,5 2-го разряда по ГОСТ Р 8.802-2012;
- калибратор многофункциональный и коммуникатор BEAMEX MC6 (-R), (Регистрационный № 52489-13).
Знак поверки наносится на боковую часть корпуса преобразователя и в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на преобразователи давления электропневматические IPT.
ГОСТ 9986-78 ГСП. Преобразователи электропневматические аналоговые. Общие технические условия
ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
Техническая документация фирмы «Moore Industries International Inc.», США.
