Датчики кислорода ИБЯЛ.407111.005, 65263-16

Назначение

Датчики кислорода ИБЯЛ.407111.005 (далее - газоанализаторы) предназначены для непрерывного автоматического измерения объемной доли кислорода (Оз) в воздушной среде контролируемых зон и контролируемых помещений. Газоанализаторы применяются в системах автоматического непрерывного дистанционного контроля содержания объемной доли кислорода в воздушной среде контролируемых помещений на объектах сферы обороны и безопасности.

Описание

Принцип измерений газоанализаторов - термомагнитный, основанный на использовании парамагнитных свойств кислорода и зависимости этих свойств от температуры.

Газоанализаторы представляют собой стационарные одноблочные автоматические приборы непрерывного действия.

Способ подачи пробы-диффузионный.

Газоанализаторы обеспечивают выполнение следующих функций:

измерение содержания определяемого компонента;

формирование выходного сигнала постоянного тока 0-5 мА.

Газоанализаторы относятся к взрывозащищенному электрооборудованию группы II с маркировкой взрывозащиты lExd[ib]IIBT6 X по ГОСТ 30852.0-2002 (МЭК 60079-0:1998), обеспечиваемому видами взрывозащиты «искробезопасная электрическая цепь» (ib) по ГОСТ 30852.10-2002 (МЭК 60079-11:1999) и «взрывонепроницаемая оболочка» (d) по ГОСТ 30852.1-2002 (МЭК 60079-1:1998).

Конструктивно газоанализатор выполнен одноблочным, в металлическом корпусе. В верхней части взрывонепроницаемой оболочки, на крышку установлен колпачок. Под крышкой, располагаются преобразователь измерительный первичный (далее - ПИП). В состав ПИП входят блок чувствительных элементов, плата питания и обработки сигнала, датчик давления, датчик температуры. В нижней части взрывонепроницаемой оболочки, под крышкой, расположена плата токового выхода. Сигнал с чувствительного элемента ПИП преобразуется газоанализатором в унифицированный выходной токовый сигнал (0 - 5) мА по ГОСТ 26.011-80. На внешней стороне оболочки имеется кронштейн для крепления газоанализатора к стене.

Внешний вид газоанализаторов и места пломбировки приведены на рисунках 1 и 2.

Рисунок 1 - Внешний вид спереди

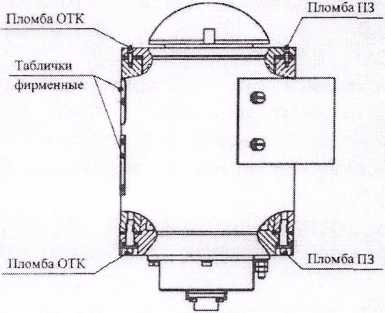

Рисунок 2 - Места пломбировки

На крышке, закрывающей нижнюю часть оболочки, установлены разъемы:

- вилка для подключения кабеля питания и связи, служащая для передачи выходного сигнала постоянного тока;

- розетка для подключения внешних устройств по каналу связи RS485;

- розетка для подключения выносного блока управления и индикации.

2

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (далее ПО), разработанное предприятием-изготовителем. ПО предназначено для преобразования сигналов ПИП в выходной сигнал постоянного тока пропорциональный содержанию определяемого компонента.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1                                                            .           _______

Конструкция газоанализаторов исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию, что обеспечивается механическим пломбированием корпуса.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений для газоанализаторов соответствует уровню защиты «Высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Номинальная статическая функция преобразования газоанализаторов по выходному сигналу постоянного тока I. мА, имеет вид:

I = КП-(СЙХ- Си), где: Свх - действительное значение содержания определяемого компонента на входе газоанализатора, об. доля, %;

Си - значение, соответствующее нижней границе диапазона измерений газоанализатора, равное 5 % об. доли;

Кп - номинальный коэффициент преобразования равный 0,2 мА/об. доля, %.

Диапазон измерений объемной доли кислорода, %                          от 5 до 30:

Пределы допускаемой основной абсолютной погрешности газоанализаторов (Ад), об. доля, % , не более:

- в диапазоне измерений об. доли кислорода от 5 до 25 %                          ± 0,6;

- в диапазоне измерений об. доли кислорода от 25 до 30 %        ± (0,6 + 0,03(Свх - 25)).

Вид выходного кода по цифровому каналу связи (RS485) - двоично-десятичный. Разрядность кода - 6.

Цена единицы наименьшего разряда кода (об. доля %)                          0,0001.

Пределы допускаемой вариации показаний (выходного сигнала) газоанализаторов выраженные в долях от пределов допускаемой основной погрешности                     0,5.

Время установления показаний to,9, с, не более                                         60.

Пределы допускаемой дополнительной погрешности газоанализаторов при изменении температуры окружающей среды и анализируемой газовой смеси в диапазоне температур, соответствующем условиям эксплуатации в долях от пределов допускаемой основной погрешности на каждые 10 °C от температуры, при которой определялась основная абсолютная погрешность                                                                            0.6.

I азоанализаторы устойчивы к изменению атмосферного давления, температуры и относительной влажности анализируемой и окружающей среды в диапазоне условий эксплуатации.

Время прогрева газоанализаторов, мин, не более:

Предел допускаемого интервала времени работы газоанализаторов без корректировки показаний по ГСО-ПГС, сутки:

Электрическое питание газоанализаторов осуществляться от источника напряжения постоянного тока с выходным напряжением, В:                                   от 21 до 27.

Потребляемая мощность, Вт, не более:

Газоанализаторы усто йчивы:

Всего листов 4

*   , - к воздействию синусоидальной вибрации в диапазоне частот от 10 до 55 Гц с

амплитудой смешения 0.35 мм;

- воздействию перегрузки по содержанию определяемого компонента равной 150 % от разности между пределами измерений.

Габаритные размеры газоанализаторов, мм, не более:

- длина

- ширина

- высота

Масса, кг, не более:

Рабочие условия эксплуатации газоанализаторов:

а) диапазон температуры окружающей и анализируемой среды, °C            от I до 50:

б) диапазон атмосферного давления и давления анализируемой среды, кПа, от 84 до 106,7;

(мм рт. ст от 630 до 800)

в) диапазон относительной влажности окружающей среды при температуре 25 °C, без

конденсации влаги, %                                                       от 20 до 98,

г) массовая концентрация пыли в анализируемой пробе, г/м'5, не более                5,0.

Степень зашиты по ГОСТ 14254-96                                           IP54.

Средний ресурс, ч                                                              33000.

По устойчивости к воздействию климатических факторов газоанализаторы соответствуют

климатическому исполнению для группы 1.1 по ГОСТ 15150-69                       УХЛ.

По способу защиты персонала от поражения электрическим током по

ГОСТ 12.2.007.0-75 газоанализаторы относятся к классу                                 III.

Газоанализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р 51522.1 -2011.

Газоанализаторы соответствуют требованиям о безопасности оборудования для работы во взрывоопасных средах по ТР ТС 012/2011.

Знак утверждения типа

наносится на титульный лист (центр листа) технического описания и инструкции по эксплуатации типографским способом и на табличку, расположенную на корпусе газоанализатора, методом фотохимпечати.

Комплектность

Комплект поставки включает:

1 Датчик кислорода ИБЯЛ.407111.005 - 1 шт.

2 Комплект эксплуатационных документов, в составе:

- техническое описание - 1 экз.;

- инструкция по эксплуатации - 1 экз.;

- формуляр - 1 экз.;

- методика поверки - 1 экз.;

- ведомость ЗИП - 1 экз.;

3 Комплект ЗИП (согласно ведомости ЗИП) - 1 шт.

Поверка

осуществляется по документу ИБЯЛ.407111.005 МП «Датчики кислорода ИБЯЛ.407111.005. Методика поверки», утвержденному заместителем директора по производственной метрологии ФГУП «ВНИИМС» « 07 » июля 2016 г.

Основные средства поверки

ГСО-ПГС по ТУ 2114-001-00226247-2010, в баллонах под давлением - кислород в азоте ГСО 10465-2014.

Знак поверки наносится в свидетельство о поверке.

^р-чення о методиках (методах) измерений

Методы измерений для газоанализаторов описаны в инструкции по эксплуатации «Датчик кислорода ИБЯЛ.407111.005» ИБЯЛ.407111.005 ИЭ.

Нормативные документы

ГОСТ 8.578-2008. ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 30852.0-2002. Электрооборудование взрывозащищенное. Часть 0. Общие требования.

ГОСТ 14254-96. Степени зашиты, обеспечиваемые оболочками (Код IP).

ГОСТ Р 51522.1-2011. Совместимость технических средств электромагнитная.

Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний.

ГОСТ 12.2.091-2012. Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования,

Датчик кислорода ИБЯЛ.407111.005. Технические условия. ИБЯЛ.407111.005.
