| Номер в госреестре | 65251-16 |
| Наименование СИ | Системы измерения высокого напряжения переменного тока |
| Обозначение типа СИ | YDT-25/50, YDT-15/75 |
| Изготовитель | "Yangzhou Xinyuan Electric Co., Ltd.", Китай |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерения высокого напряжения переменного тока YDT-25/50, YDT-15/75 (далее по тексту - системы) предназначены для измерения и воспроизведения высокого электрического напряжения переменного тока.
Принцип действия систем основан на воспроизведении высокого напряжения переменного тока с последующим масштабным преобразованием высоковольтным делителем и аналого-цифровом преобразовании, обработке и записи в память результатов измерений.
Системы состоят из масштабного преобразователя напряжения переменного тока и системы измерения и управления.

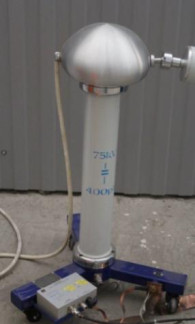

Масштабный преобразователь напряжения переменного тока содержит следующие основные узлы: высоковольтный электрод, электростатический экран, плечо высокого напряжения, плечо низкого напряжения, низковольтный вывод, внешний изолирующий корпус и раму.
Основные узлы системы измерения и управления: аналого-цифровой преобразователь (АЦП), микроконтроллер, блок питания, встроенный персональный компьютер.
Системы имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО (микропрограмма) - внутренняя программа микроконтроллера для обеспечения функционирования систем. Встроенное ПО реализовано аппаратно и является метрологически значимым. Метрологические характеристики систем нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) систем изготовителем и не доступна для пользователя.
Внешнее ПО позволяет управлять системами, в том числе выполнять загрузку данных на персональный компьютер, просмотр, анализ и печать полученных результатов. Внешнее ПО не является метрологически значимым.
Идентификационные данные метрологически значимой части ПО (встроенного ПО) представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики систем представлены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики систем
| Наименование характеристики | Значение | |
| YDT-25/50 | YDT-15/75 | |
| Диапазон воспроизведения и измерения напряжения переменного тока, кВ | От 1 до 50 | От 1 до 75 |
| Пределы допускаемой относительной погрешности воспроизведения и измерения напряжения переменного тока, % | ±3,0 | |
| Номинальное значение частоты переменного тока, Гц | 50±0,5 | |
| Масса, кг, не более: - масштабный преобразователь - система измерения и управления | 25 80 | 27 80 |
| Габаритные размеры (длинахширинахвысота), мм, не более - масштабный преобразователь - система измерения и управления | 600x600x650 541x731x1050 | 600x600x850 541x731x1050 |
| Средняя наработка на отказ, ч, не менее | 100 000 | |
| Срок службы, лет, не менее | 12 | |
| Рабочие условия: | ||
| - температура окружающего воздуха, °С | ||
| 1) для системы измерения и управления | От - 5 до + 40 | |
| 2) для масштабного преобразователя | От + 10 до + 30 | |
| - относительная влажность при температуре 30 °С, | ||
| %, не более | 90 | |
Знак утверждения типа наносят на титульный лист паспорта типографским способом. Комплектность средства измерений
Комплект поставки представлен в таблице 3.
Таблица 3 - Комплект поставки системы
| Наименование | Количество |
| Система измерения высокого напряжения переменного тока YDT-25/50 (зав. № 1412438) | 1 шт. |
| Система измерения высокого напряжения переменного тока YDT-15/75 (зав. № 1412440) | 1 шт. |
| Паспорт | 2 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 65251-16 «Системы измерения высокого напряжения переменного тока YDT-25/50, YDT-15/75. Методика поверки», утвержденному ООО «ИЦРМ» в августе 2016 г.
Знак поверки наносится в паспорт на систему.
Перечень основных средств измерений, применяемых при поверке представлен в таблице 4.
Таблица 4 - Основные средства поверки
| Наименование средства измерений | Регистрационный номер |
| Преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ-220 | 32575-11 |
| Прибор электроизмерительный эталонный многофункциональный Энерго-монитор-3.1КМ | 52854-13 |
Нормативные документы, устанавливающие требования к системам измерения высокого напряжения переменного тока YDT-25/50, YDT-15/75
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 17512-82 Электрооборудование и электроустановки на напряжение 3 кВ и выше. Методы измерения при испытаниях высоким напряжением
ГОСТ 1516.2-97 Электрооборудование и электроустановки переменного тока на напряжение от 3 кВ и выше. Общие методы испытаний электрической прочности изоляции ГОСТ Р 55193-2012 Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Методы измерения при испытаниях высоким напряжением Техническая документация изготовителя.
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
