| Номер в госреестре | 65242-16 |
| Наименование СИ | Ротаметры |
| Обозначение типа СИ | AM72LW |
| Изготовитель | "Tokyo Keiso Co. Ltd." |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Ротаметры AM72LW предназначены для измерений массового расхода жидкости в составе комплекса глубокой переработки тяжёлых остатков (завод ОАО «ТАИФ-НК», г. Нижнекамск).
По принципу действия ротаметры AM72LW относятся к расходомерам обтекания (постоянного перепада давления). Чувствительный элемент ротаметров (поплавок) воспринимает динамическое давление потока рабочей среды и перемещается под его воздействием, значение перемещения зависит от расхода.

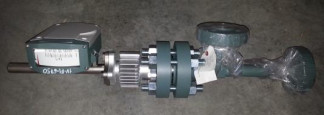

Ротаметры конструктивно выполнены в виде вертикально установленной конической трубки, внутри которой перемещается поплавок. Информация о высоте подъема поплавка с помощью индуктивно связанных катушек передается на отсчетное устройство стрелочного типа.
Присоединение к трубопроводу фланцевое. Элементы ротаметров AM72LW, соприкасающиеся с измеряемой средой, изготовлены из нержавеющей стали.
отсутствует.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диаметр условного прохода, мм | 15 |
| Диапазон измерений массового расхода жидкости , кг/ч | от 12 до 120 |
| Пределы допускаемой приведенной к диапазону измерений по- | ±1,5 |
| грешности, % | |
| Избыточное давление измеряемой среды, МПа | 23,13 |
| Температура измеряемой среды, °С | +90,86 |
| Температура окружающей среды, °С | от +5 до +50 |
| Относительная влажность воздуха, без конденсата, % | от 5 до 95 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Габаритные размеры (ДхШхВ), мм, не более | 840x230x195 |
| Масса, кг, не более | 15 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта ротаметра печатным способом.
Таблица 2
| Наименование | Кол-во, шт. | Примечание |
| Ротаметр AM72LW | 35 | |
| Паспорт | 35 |
осуществляется по документу ГОСТ 8.122-99 «ГСИ. Ротаметры. Методика поверки».
Основные средства поверки:
- установка поверочная «Взлет ПУ» (регистрационный № 47543-11), диапазон воспроизведения объемного (массового) расхода воды от 0 до 750 м /ч (т/ч), пределы допускаемой относительной погрешности измерений ±0,3 %.
Знак поверки наносится в паспорт или свидетельство о поверке.
приведены в соответствующем разделе паспорта на ротаметр AM72LW.
ГОСТ 8.122-99 ГСИ. Ротаметры. Методика поверки Техническая документация фирмы «Tokyo Keiso Co. Ltd», Япония
