| Номер в госреестре | 65136-16 |
| Наименование СИ | Усилители заряда |
| Обозначение типа СИ | 682xxx |
| Изготовитель | "PCB Piezotronics, Inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 15.09.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Усилители заряда серии 682xxx (далее усилители) предназначены для измерения виброускорения, поступающего от дифференциальных преобразователей вибрации.
Усилители осуществляют преобразование и усиление выходного сигнала пьезоэлектрических преобразователей вибрации и датчиков давления, имеющих выход по заряду, в электрический сигнал (по напряжению), пропорциональный виброускорению.

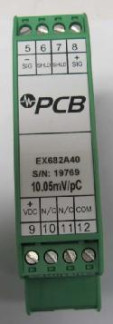

Усилители заряда выпускаются в семи модификациях: 682M74, 682M57, EX682A40, EX682M57, EX682M71, EX682M75 и EX682M76, различающиеся между собой значениями коэффициентов усиления, диапазоном рабочих частот и диапазоном входного сигнала. Модели EX682xxx выполнены во взрывозащищенном корпусе.
Питание усилителей осуществляется от ICP-источника.
Таблица 1
| Наименование характеристики | Значение | ||
| EX682M71 | EX682A40 | EX682M76 | |
| Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/пКл | 5 | 10 | 17 |
| Отклонение действительного значения коэффициента преобразования от номинального значения, % | ±5 | ±5 | ±5 |
| Диапазон измерения виброускорения при коэффициенте преобразования пьезоэлектрического преобразователя вибрации 1 пКл/мс" , м/с | от 1 до 250 | от 1 до 250 | от 1 до 147 |
| Пределы основной относительной погрешности измерения виброускорения на базовой частоте 100 Гц, % | ±1 | ±1 | ±1 |
| Предел дополнительной относительной погрешности измерения виброускорения в рабочем диапазоне температур, % | 1 | 1 | 1 |
| Диапазон рабочих частот, Гц | от 5 до 10000 | от 5 до 10000 | от 5 до 5000 |
| Неравномерность амплитудно-частотной характеристики относительно базовой частоты 100 Гц, % | ±5 | ±5 | ±5 |
| Диапазон выходного напряжения, В | от - 2,5 до + 2,5 | ||
| Нормальная область значений температур, °С | 20 ±5 | 20 ±5 | 20 ±5 |
| Рабочий диапазон температур, °С | от - 40 до + 80 | от - 40 до + 80 | от - 40 до + 80 |
| Г абаритные размеры (длинахширинахвысота), мм, не более | 114x22,6x99 | 114x22,6x99 | 114x22,6x99 |
| Масса, г, не более | 145 | 145 | 145 |
Таблица 2
| Наименование характеристики | Значение |
| 682M57 EX682M57 682M74 EX682M75 | |
| Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/пКл | 11,8 |
| Отклонение действительного значения коэффициента преобразования от номинального значения, % | ±5 |
| Диапазон измерения виброускорения при коэффициенте преобразования пьезоэлектрического преобразователявибрации 1 пКл/мс" , м/с | от 1 до 212,5 |
| Пределы основной относительной погрешности измерения виброускорения на базовой частоте 100 Гц, % | ±1 |
| Предел дополнительной относительной погрешности измерения виброускорения в рабочем диапазоне температур, % | 1 |
| Диапазон рабочих частот, Гц | от 5 до 5000 |
| Неравномерность амплитудно-частотной характеристики относительно базовой частоты 100 Гц, % | ±5 |
| Диапазон выходного напряжения, В | от - 2,5 до + 2,5 |
| Нормальная область значений температур, °С | 20 ±5 |
| Рабочий диапазон температур, °С | от - 40 до + 80 |
| Г абаритные размеры (длинахширинахвысота), мм, не более | 114x22,6x99 |
| Масса, г, не более | 96 145 96 145 |
Знак утверждения типа наносится на корпус усилителя заряда методом наклейки и на титульный лист руководства по эксплуатации методом наклейки или печати.
Таблица 3
| Наименование | Кол-во |
| Усилитель заряда серии 682хxx | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 65136-16 «Усилители заряда серии 682ххх. Методика поверки» утвержденным ФГУП «ВНИИМС» 12 апреля 2016 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (Госреестр СИ № 45344-10); мультиметр цифровой 34410А (Госреестр СИ № 47717-11).
Знак поверки наносится на свидетельство о поверке и, если позволяют условия эксплуатации, на корпус усилителя заряда серии 682хxx методом наклейки.
Сведения о методиках измерения отсутствуют.
Техническая документация фирмы «PCB Piezotronics, Inc.», США.
