| Номер в госреестре | 65073-16 |
| Наименование СИ | Стенды балансировочные |
| Обозначение типа СИ | BikeBoss |
| Изготовитель | "HAWEKA AG", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 09.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Стенды балансировочные BikeBoss (далее - стенды) предназначены для измерений неуравновешенной массы дисбаланса и угла установки корректирующей массы в одной или двух плоскостях коррекции колес мотоциклов.
Принцип действия стендов основан на вычислении неуравновешенной массы дисбаланса и величины углового положения установки корректирующей массы из сил, которые действуют на опору вала ротора стендов при вращении колеса, установленного на валу. Силы измеряются с помощью пьезоэлектрических датчиков, установленных в специальные опоры вала ротора. Датчики измеряют амплитуду и фазу колебаний вала, которые пропорциональны неуравновешенным массам, действующим на опоры вала при возникающем дисбалансе. Произведение неуравновешенной массы дисбаланса на расстояние равное величине эксцентриситета этой массы и определяет величину возникающего дисбаланса. Дисбаланс колеса устраняют с помощью корректирующих масс, которые устанавливают в двух плоскостях коррекции (динамическая балансировка) или в одной плоскости (статическая балансировка). Измерение углового положения размещения корректирующих масс на диске колеса производится с помощью оптико-электрических датчиков, которые также устанавливаются на вал ротора. Обработка сигналов от всех датчиков проводится в блоке обработки.

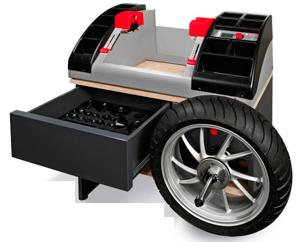

Стенды конструктивно состоят из основных частей: станины, в которой размещены: балансировочный блок (вал с зажимными приспособлениями и система измерительных датчиков) и электронный блок обработки с устройством отображения измеряемой информации.
В связи с конструктивными особенностями колёс мотоциклов вал стендов может быть двух диаметров - 15 и 19,05 мм. Диаметр вала выбирается в зависимости от гнезда подшипника колеса мотоцикла. Колёса мотоциклов, которые имеют собственные шарикоподшипники, могут быть насажены непосредственно на вал, либо могут быть прикреплены к ним с помощью соответствующих центрирующих втулок.
Запуск вращения и остановка колеса проводится рукой. Для обеспечения заявляемых точностей измерений важно, чтобы колесо было закреплено на валу таким образом, чтобы во время ускорения и торможения вращения колеса элементы стендов не смещались друг относительно друга.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование винтов блока предварительного усилителя тензометрической системы внутри корпуса стендов.
| Наименование характеристики | Значение характеристики |
| Диаметр обода балансируемого колеса, мм | от 304,8 до 533,4 |
| Ширина обода балансируемого колеса, мм | от 25,4 до 400,0 |
| Диапазоны измерений неуравновешенной массы дисбаланса, г | от 0 до 150 |
| Пределы допускаемой относительной погрешности измерений неуравновешенной массы дисбаланса, % - в диапазоне от 0 до 100 г включ. - в диапазоне св. 100 до 150 г включ. | ±3 ±5 |
| Диапазон измерений угла установки корректирующей массы, ..,° | от 0 до 360 |
| Предел допускаемой абсолютной погрешности измерений угла установки корректирующей массы, . ° | ±3 |
| Габаритные размеры (ДхШхВ), мм, не более | 1131x683x437 |
| Максимальная масса балансируемого колеса1), кг | 15 / 30 |
| Напряжение питания, В | 12 |
| Частота питающей сети, Гц | 50±1 |
| Рабочий диапазон температур, °С | от 0 до + 50 |
| 1) - при использовании вала диаметром 15 мм / 19,05 мм | |
наносится на корпус стендов методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
Таблица 2 - Комплектность средства измерений
| Наименование | Количество, шт. |
| Стенд балансировочный BikeBoss | 1 |
| Комплект зажимных и установочных приспособлений и принадлежностей | 1 |
| Руководство по эксплуатации на русском языке | 1 |
осуществляется по МИ 2977-06 «ГСИ. Станки для балансировки колес легковых автомобилей и микроавтобусов. Общие требования к методикам поверки».
Основные средства поверки:
- весы неавтоматического действия по ГОСТ OIML R 76-1-2011, максимальная нагрузка 2,0 кг, класс точности - высокий;
- линейка измерительная металлическая (0 - 500) мм, ПГ±0,2 мм, ГОСТ 427-75.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 20076-2007 Вибрация. Станки балансировочные. Характеристики и методы их проверки
ГОСТ 19534-74 Балансировка вращающихся тел. Термины Техническая документация «Haweka AG», Германия
