| Номер в госреестре | 65012-16 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВСПК-10000 |
| Изготовитель | ЗАО "АП Саратовский завод резервуарных металлоконструкций", г.Саратов |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуар стальной вертикальный цилиндрический РВСПК-10000 предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуара основан на измерении объема нефти и нефтепродуктов методом измерения уровня налива нефти и нефтепродуктов и по результату измерения уровня определение объема нефти и нефтепродуктов по градуировочной таблице.
Резервуар стальной вертикальный цилиндрический РВСПК-10000 выполнен в форме цилиндра стенки которых и днище изготовлены из листовой стали, крыша РВСПК-10000 выполнена в виде плавающего понтона.
Крыша РВСПК-10000 - состоит из радиальных коробов, соединяемых на монтаже листами верхней и нижней деки.
Основание резервуара - песчаная подушка, кольцевой фундамент на свайном поле.
Резервуар оснащен приемо-раздаточным устройством, системой размыва донных отложений, предохранительными и дыхательными клапанами.
Для удаления талых и дождевых вод на плавающей крыше смонтирована система водоспуска шарнирного типа.
Монтаж резервуара выполнен в соответствии с действующими СНиП, стандартами, а также РМГ 116-2011 «ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации». Резервуар оснащен системой пожаротушения.

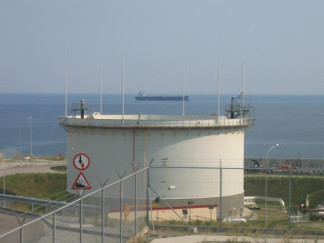

Резервуар РВСПК-10000, заводской № 42.ТК.1001 расположен: Краснодарский край, г. Новороссийск площадка Береговые сооружения Морского терминала АО «КТК-Р».
Таблица 1
| Наименование характеристики | РВСПК-10000 |
| Значение | |
| Номинальная вместимость резервуара, м3 | 10000 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,1 |
| Габаритные размеры: | |
| - диаметр резервуара, мм | 28500 |
| - высота стенки резервуара, мм | 15050 |
| - максимальный уровень заполнения, мм | 14040 |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: | |
| »-» о/"ч - температура окружающей среды, С | от - 50 до + 50 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 2
| Наименование | Количество, шт. | Обозначение |
| Резервуар стальной вертикальный цилиндрический | 1 | РВСПК-10000 |
| Резервуар стальной вертикальный цилиндрический. Паспорт РВСПК-10000 | 1 | РВСПК-10000 |
| Г радуировочная таблица | 1 |
осуществляется в соответствии с документом ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки (с изменениями № 1 и № 2).
Основные средства поверки:
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм по ГОСТ 427-75;
- рулетка измерительная с грузом 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м по ГОСТ 7502-98;
- рулетка измерительная 2-го класса точности Р20У2К, с верхним пределом измерений 20 м по ГОСТ 7502-98;
- тахеометр Topcon IS-301;
- толщиномер «Взлет-УТ».
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Знак поверки наносится в градуировочные таблицы и свидетельство о поверки в местах подписи поверителя.
ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации
РД 153-39.4-078-01Правила технической эксплуатации резервуаров магистральных нефтепроводов и нефтебаз
ГОСТ 8.570-2000 (с Изменением №1, 2) ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 17.06.2025 |
