| Номер в госреестре | 64980-16 |
| Наименование СИ | Контроллеры |
| Обозначение типа СИ | SCADAPack 530E и 535E |
| Изготовитель | "Schneider Electric Industries SAS", Франция |
| Год регистрации | 2016 |
| Срок свидетельства | 07.09.2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |

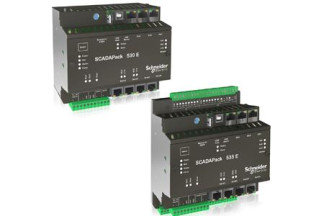

Контроллеры SCADAPack 530Е и 535Е (далее - контроллеры) предназначены для преобразования входных сигналов напряжения и силы постоянного электрического тока в цифровой код, счёта электрических импульсов, воспроизведения аналоговых сигналов силы постоянного электрического тока, а так же приема, обработки и формирования дискретных сигналов.
Принцип действия контроллеров состоит в аналогово-цифровом преобразовании поступающих на их входы сигналов напряжения и силы постоянного тока. За счет цифроаналогового преобразования обеспечивается воспроизведение выходных аналоговых сигналов силы постоянного электрического тока. Контроллеры также осуществляют прием, обработку и формирование дискретных сигналов.
Контроллеры относятся к проектно-компонуемым устройствам, имеющим модульную структуру, и в общем виде состоят из соединённых согласно требуемой конфигурации контроллера и модулей расширения ввода/вывода 6601 (далее - модулей 6601).
Контроллеры могут входить в состав систем телемеханики, автоматизированных систем управления технологическими процессами (АСУ ТП), систем автоматического пожаротушения или программно-технических комплексов (ПТК).
Состав каналов ввода/вывода контроллеров и модуля 6601 соответствует таблице 1.
Таблица 1 - Состав каналов ввода/вывода контроллеров и модуля 6601
| Тип входа/выхода | Контроллер SCADAPack 530Е | Контроллер SCADAPack 535Е | Модуль 6601 |
| Цифровой вход, | 2 | 18 | 16 |
| в т.ч. счёта импульсов | 0 | 8 | 8 |
| Цифровой выход | 1 | 9 | 8 |
| Аналоговый вход | 0 | 6 | 6 |
| Аналоговый выход | 0 | 2* | 2* |
| Максимальное количество поддерживаемых дополнительных | 16 | 15 | - |
| модулей 6601 | |||
| Примечание - *наличие определяется заказом | |||
Контроллеры SCADAPack 535Е имеют в своем составе аналоговые входы и выходы (последние - по заказу).
В контроллерах SCADAPack 530Е аналоговые измерительные каналы организуются с помощью модуля расширения ввода/вывода 6601.
Контроллеры позволяют осуществлять передачу измерительной и оперативной информации по каналам связи различного вида: RS232, RS485, Ethernet, USB 2.0.
Контроллеры являются стационарными, многофункциональными, многоканальными, восстанавливаемыми изделиями и предназначены для эксплуатации в качестве встроенных элементов внутри комплектных изделий (шкафов, блок-контейнеров и т. п.).
Состав контроллеров определяется в соответствии с техническим заданием на поставку.
Программное обеспечение (ПО) контроллеров функционально разделено на две группы: встроенное системное программное обеспечение (ВСПО) и сервисное ПО, устанавливаемое на персональный компьютер.
ВСПО содержит метрологически значимые компоненты, оно устанавливается в энергонезависимую память контроллеров на заводе-изготовителе. В процессе эксплуатации изменение ВСПО пользователем невозможно (уровень защиты «высокий» в соответствии с Р 50.2.077-2014).
Метрологические характеристики контроллеров SCADAPack 530Е и 535Е, указанные в таблице 3, приведены с учетом влияния ВСПО.
Сервисное ПО -«SCADAPack E Configurator» - не является метрологически значимым, так как так как его функциями является конфигурирование, отображение и архивирование полученной информации от контроллеров. В процессе эксплуатации изменение
конфигурации контроллеров посредством сервисного ПО пользователем может быть защищено паролём (уровень защиты «средний» в соответствии с Р 50.2.077-2014). Идентификационные данные сервисного ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные сервисного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SCADAPack E Configurator |
| Номер версии (идентификационный номер ПО) | Не ниже v8.12.1 |
| Цифровой идентификатор ПО | Не используется |
Метрологические характеристики контроллеров приведены в таблице 3.
Таблица 3 - Основные метрологические характеристики контроллеров
| Наименование характеристики | Пределы допускаемой приведенной погрешности при температуре окружающей среды от +23 до +27 °С, % | Пределы допускаемой приведенной погрешности при температуре окружающей среды от -40 до +23 °С и от +27 °С до верхнего предела температуры применения**, % | Технические параметры канала |
| Преобразование силы по- | Разрешение 24 | ||
| стоянного электрического | бита | ||
| тока в цифровой код | |||
| в диапазонах: | |||
| от 4 до 20 мА, | ±0,1* | ±0,2* | |
| от 0 до 20 мА | * 0, ± | ±0,2* | |
| Преобразование напряже- | |||
| ния постоянного электри- | |||
| ческого тока в цифровой | |||
| код в диапазонах: | |||
| от 1 до 5 В, | ±0,1* | ±0,2* | |
| от 0 до 5 В | ±0,1* | ±0,2* | |
| Преобразование цифрового | Разрешение 12 | ||
| кода в сигнал силы посто- | бит | ||
| янного электрического тока | |||
| в диапазонах: | |||
| от 0 до 20 мА, | ±0,15* | ±0,35* | |
| от 4 до 20 мА | ±0,15* | ±0,35* |
| Наименование характеристики | Пределы допускаемой приведенной погрешности при температуре окружающей среды от +23 до +27 °С, % | Пределы допускаемой приведенной погрешности при температуре окружающей среды от -40 до +23 °С и от +27 °С до верхнего предела температуры применения**, % | Технические параметры канала |
| Счёт импульсов в диапазоне частот следования импульсов: от 0 до 1,5 кГц (мин. длительность импульсов 0,34 мс), от 0 до 150 Гц (мин. длительность импульсов 3,4 мс) | ±1 импульс за период счёта | Амплитуда импульсов: лог. «1»: от 9 В; лог «0»: до 4 В. | |
| Примечания - * погрешность приведена к диапазону измерений; ** до +70 °С при монтаже контроллеров на горизонтальную DIN-рейку; до +65 °С при монтаже контроллеров на вертикальную DIN-рейку. | |||
Пределы допускаемой абсолютной погрешности встроенных часов ±15 секунд в месяц при температуре от - 15 до + 60 °С.
Технические характеристики контроллеров указаны в таблице 4.
Таблица 4 - Технические характеристики контроллеров
| Наименование характеристики | Значение |
| Рабочие условия применения: - температура окружающего воздуха, °С | |
| при монтаже на горизонтальной DIN-рейке | от -40 до +70 |
| при монтаже на вертикальной DIN-рейке | от -40 до +65 |
| - относительная влажность, % без конденсации | от 5 до 95 |
| - температура хранения, °С | от -40 до +85 |
| - атмосферное давление, кПа | от 66 до 106,7 |
| - напряжение питания постоянного тока, В | от 12 до 30 |
| Габаритные размеры, мм, не более: | |
| - контроллера SCADAPack 53 5E | 151х182х87 |
| - контроллера SCADAPack 530E | 151х135х75 |
| - модуля расширения ввода/вывода 6601 | 151х182х47 |
| Масса, кг, не более: | |
| - контроллера SCADAPack 53 5E | 1,2 |
| - контроллера SCADAPack 530E | 0,8 |
| - модуля расширения ввода/вывода 6601 | 0,8 |
наносится на контроллеры методом наклейки и на титульные листы руководства по эксплуатации типографским способом.
В комплект поставки входит:
- контроллеры SCADAPack 530Е и 535Е в соответствии с заказом;
- паспорт;
- руководство по эксплуатации.
осуществляется в соответствии с документом МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки:
калибратор универсальный Н4-7, Госреестр № 22125-01; мультиметр цифровой Fluke 8845 А, Госреестр № 57943-14; калибратор многофункциональный MC5-R, Госреестр № 22237-08.
Знак поверки наносится на свидетельство о поверке.
Методы измерений изложены в документе «Контроллеры SCADAPack 530E и 535E. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к контроллерам
ГОСТ Р 51841-2001 ( МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
