| Номер в госреестре | 64900-16 |
| Наименование СИ | Счетчики частиц в жидкости |
| Обозначение типа СИ | SLS 1100, UltraChem 100, Ultra DI 50 |
| Изготовитель | "Particle Measuring Systems inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 07.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики частиц в жидкости SLS 1100, UltraChem 100, Ultra DI 50 (далее - счетчики) предназначены для измерений счетной концентрации частиц, взвешенных в чистой воде, водных и неводных растворах, органических растворителях и минеральных кислотах.

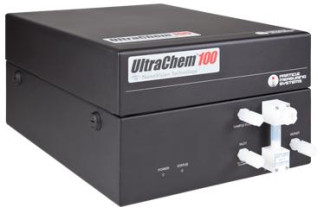

Конструктивно счетчики выполнены в виде единого блока, включающего измерительную часть и микропроцессорное устройство. Основными элементами измерительной части являются источник света (лазерный диод), фокусирующая система, фотоприемник (фотодиодная матрица), проточная ячейка (капилляр). Микропроцессорное устройство обрабатывает сигналы, полученные с фотоприемника, и сохраняет результаты измерений. Счетчики отличаются способом пробоотбора. В конструкцию счетчика SLS 1100 включено пробоотборное устройство со шприцевым насосом и расходомером, отбор пробы осуществляется из емкости, устанавливаемой на регулируемый столик, прикрепленный к стойке корпуса счетчика. В конструкции счетчиков UltraChem 100 и Ultra DI 50 пробоотборное устройство отсутствует, проба проходит через проточную ячейку при подсоединении счетчиков к источникам анализируемой жидкости. Результаты измерений выводятся как на компьютер, так и на другие внешние устройства. Подсоединение к внешним устройствам осуществляется через цифровой интерфейс RS-232 и аналоговые выходы 4-20 мА. Для отображения результатов измерений используются внешние программы SamplerSight (SLS 1100), Facility Net и Hyper Terminal (UltraChem 100 и Ultra DI 50).
Принцип работы счетчиков основан на измерении интенсивности рассеянного лазерного излучения на частицах, взвешенных в жидкости, при прохождении жидкости через проточную ячейку. Рассеянный частицей свет фокусируется на фотоприемник, где преобразуется в электрический сигнал. Амплитуда сигнала соответствует размеру частицы, количество сигналов - количеству частиц. Счетная концентрация рассчитывается программно относительно объемного расхода пробы: в счетчиках UltraChem 100 и Ultra DI 50 - относительно объемного расхода, равного 1 дм /мин, в счетчиках SLS 1100 -относительно объемного расхода встроенного пробоотборного устройства. Представление результатов измерений предусмотрено в цифровом и графическом виде.
Счетчики имеют встроенное программное обеспечение (ПО), разработанное фирмой-изготовителем специально для решения задач измерений счетной концентрации частиц в жидкости. Основные функции встроенного ПО: управление работой счетчиков, обработка, вычисление, хранение и передача результатов измерений на внешнее устройство.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение | |
| Ultra DI 50 | UltraChem 100, SLS 1100 | |
| Идентификационное наименование ПО | Ultra DI 50 | UltraChem 100 |
| Номер версии (идентификационный номер) ПО | не ниже v.2.7 | не ниже v.2.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | C727EA892640 FB36E75C8387 EA33A141 | DB359F A6AB 3 CDAE4 95 CEB 7D7DFDFB755773E FF08 |
| Алгоритм вычисления идентификатора ПО | MD5 | MD5 |
Встроенное ПО идентифицируется при подключении счетчиков к компьютеру и (или) другому внешнему устройству. Идентификационное наименование, версия ПО и заводской номер счетчиков отображаются в статусном окне программы. Встроенное ПО и измеренные данные защищены кодами и паролями разработчика ПО от преднамеренных и непреднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Пороговые^ значения измерительных каналов, нм: счетчика Ultra DI 50; счетчиков UltraChem 100, SLS 1100 | 50; 100; 150; 200 100; 200; 300; 500 |
| Максимальная измеряемая счетная концентрация частиц в жидкости, дм : счетчика Ultra DI 50; счетчиков UltraChem 100, SLS 1100 | 107 3 • 106 |
| Пределы допускаемой приведенной2 погрешности измерений счетной концентрации частиц в жидкости, % | ±10 |
| Номинальный объемный расход отбираемой пробы в счетчике SLS 1100, мл/мин | 20 |
| Пределы допускаемой относительной погрешности установки объемного расхода отбираемой пробы в счетчике SLS 1100, % | ±10 |
Собственный фон счетчиков UltraChem 100, SLS 1100, дм , не более | 20 |
| Напряжение питания от сети переменного тока частотой (50 ± 5) Гц, В | 220±22 |
| Габаритные размеры (длина х ширина х высота), мм, не более: счетчика Ultra DI 50; счетчика UltraChem 100; счетчика SLS 1100 | 430 х 430 х 270 340 х 350 х 230 381 х 220 х 434 |
| Масса, кг, не более: счетчика Ultra DI 50; счетчика UltraChem 100; счетчика SLS 1100 | 21,0 16,0 19,1 |
| Рабочие условия применения: -температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, - атмосферное давление, кПа | от +15 до +30 от 30 до 80 без конденсата от 84 до 106,7 |
| Примечания 1) Пороговые значения измерительных каналов счетчиков соответствуют минимальным размерам частиц, регистрируемых в этих каналах. Погрешность измерений счетной концентрации частиц в жидкости нормирована как приведенная к максимальному значению диапазона измерений. Метрологические характеристики счетчиков установлены на тестовых растворах монодисперсных латексов. | |
наносится на передние панели счетчиков в виде наклеек и на титульные листы руководств по эксплуатации методом компьютерной графики.
Комплект поставки счетчиков приведен в таблице 3. Таблица 3 - Комплект поставки
| Наименование | Количество | Примечание |
| 1 Счетчик частиц в жидкости SLS 1100, или UltraChem 100 или Ultra DI 50 | 1 | по заказу |
| 2 Комплект пробоотборных трубок | 1 | |
| 3 Программное обеспечение SamplerSight | 1 | для SLS 1100 |
| 4 Соединительный кабель RS 232 | 1 | |
| 5 Сетевой кабель | 1 | |
| 6 Руководство по эксплуатации | 1 | |
| 7 Паспорт | 1 | |
| 8 Методика поверки МП-640-028-16 | 1 |
осуществляется в соответствии с документом МП-640-028-16 «Инструкция. Счетчики частиц в жидкости UltraChem 100, Ultra DI 50, SLS 1100. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» в марте 2016 года.
Основные средства поверки:
- рабочий эталон единицы счетной концентрации частиц в взвесях в соответствии с ГОСТ 8.606-2012, пределы допускаемой относительной погрешности измерений счетной концентрации частиц в жидкости ±7 %, регистрационный номер в Федеральном информационном фонде ZZT.0024-2013;
- секундомер СОСпр 2б регистрационный номер в Федеральном информационном фонде 11519-11.
Знак поверки наносится на свидетельство о поверке счетчиков в виде наклейки или оттиска поверительного клейма.
«Счетчик частиц в жидкости SLS 1100. Руководство по эксплуатации».
«Счетчик частиц в жидкости UltraChem 100. Руководство по эксплуатации».
«Счетчик частиц в жидкости Ultra DI 50. Руководство по эксплуатации».
ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошковых материалов».
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
