| Номер в госреестре | 64832-16 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | MACX MCR-SL |
| Изготовитель | "Phoenix Contact GmbH & Co. KG", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 26.08.2026 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные MACX MCR-SL (далее - преобразователи) предназначены для преобразования входных аналоговых сигналов силы постоянного тока от датчиков различных физических величин в унифицированные электрические выходные сигналы силы постоянного тока.
Принцип действия преобразователей основан на преобразовании аналоговых сигналов с первичных преобразователей (датчиков), их измерении, обработке и выдаче унифицированных электрических выходных сигналов силы постоянного тока по ГОСТ 26.011-80, пропорциональных входному сигналу.
Преобразователи обеспечивают гальваническое разделение входных и выходных цепей и цепей питания.
По числу преобразуемых входных сигналов преобразователи делятся на одноканальные и двухканальные.
Преобразователи модификации с индексом (-SP) имеют пружинные Push-in клеммные зажимы, в случае, если индекс (-SP) в наименовании отсутствует, зажимы винтовые.

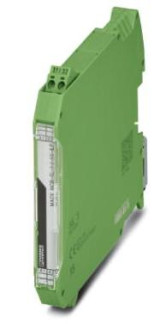

Конструктивно преобразователи выполнены в виде печатной платы, размещенной в малогабаритном неразборном корпусе из термопластика. На корпусе размещены винтовые или пружинные клеммы для присоединения подводящих проводников и цепей питания.
Преобразователи предназначены для установки на DIN рейку. Рекомендуемое положение корпуса преобразователей в пространстве - вертикальное.
Преобразователи не имеют регулировочных элементов, которые могли бы изменить их метрологические характеристики. Несанкционированный доступ к внутренним частям приводит к выходу преобразователей из строя. Части корпуса преобразователя соединены между собой неразборными пломбами, которые механически разрушаются при попытке вскрытия. Знак поверки наносится на боковую поверхность корпуса.
Основные метрологические и технические характеристики приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики преобразователей измерительных MACX MCR-SL
| Наименование характеристики | Значение характеристики |
| Вид входного сигнала | Сила постоянного тока |
| Количество измерительных каналов: - для MACX MCR-SL-I-I-ILP(-SP), MACX MCR-SL-I-I-HV-ILP(- SP) - для MACX MCR-SL-2I-2I-ILP(-SP), MACX MCR-SL-2I-2I-HV-ILP(- SP) | 1 2 |
| Диапазоны входного сигнала, мА | От 0 до 20 От 4 до 20 |
| Диапазоны преобразования выходного сигнала, мА | От 0 до 20 От 4 до 20 |
| Номинальное сопротивление нагрузки, Ом | 500±5 |
| Диапазон сопротивления нагрузки, Ом | От 145 до 1375 |
| Пределы допускаемой основной приведенной (к значению полной шкалы диапазона) погрешности преобразования силы постоянного тока, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной (к значению полной шкалы диапазона) погрешности преобразования силы постоянного тока, вызванной изменением температуры окружающего воздуха на каждый 1 °С, % | ±0,002 |
| Пределы допускаемой дополнительной приведенной (к значению полной шкалы диапазона) погрешности преобразования силы постоянного тока, вызванной изменением сопротивления нагрузки от номинального значения на каждые 100 Ом, % | ±0,02 |
| Напряжение питания постоянного тока, В | От 6 до 30,5 |
| Г абаритные размеры (ширина х высота х глубина), мм, не более | 12,5 х 114,5 х 116 |
| Масса, кг, не более | 0,2 |
| Нормальные условия применения: - температура окружающего воздуха, °C - относительная влажность при 20 °С, % | 20±2 От 10 до 90 |
| Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность при 25 °С, % не более | От минус 40 до плюс 85 95 |
наносится типографским способом на титульный лист руководства по эксплуатации и с помощью наклейки на боковую поверхность корпуса.
В комплект поставки входят: преобразователь (по заказу), руководство по эксплуатации, методика поверки.
осуществляется по документу МП 64832-16 «Преобразователи измерительные MACX MCR-SL. Методика поверки», утвержденному ООО «ИЦРМ» в июне 2016 г.
Основные средства поверки: калибратор универсальный Fluke 9100 (Госреестр № 25985-09); вольтметр универсальный В7-78/1 (Госреестр № 52147-12).
указаны в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к преобразователям измерительным MACX MCR-SL
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2 ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
3 ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
4 Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 212 |
| Поверителей | 4 |
| Актуальность данных | 08.06.2025 |
