| Номер в госреестре | 64505-16 |
| Наименование СИ | Делитель напряжения высоковольтный |
| Обозначение типа СИ | HVD-200 |
| Изготовитель | "Spellman High Voltage Electronics Corporation", США |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Делитель напряжения высоковольтный HVD-200 предназначен для использования в качестве масштабного преобразователя высоких напряжений постоянного тока обеих полярностей до уровня, пригодного для измерения с помощью стандартных приборов.
Принцип действия делителя напряжения высоковольтного HVD-200 основан на методе резистивного деления.

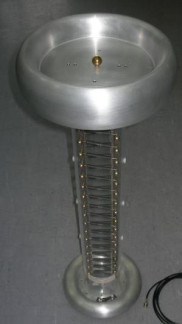

Делитель напряжения высоковольтный HVD-200 (далее - делитель) состоит из следующих элементов: высоковольтный ввод, электростатический экран, плечо высокого напряжения, плечо низкого напряжения, низковольтный вывод, внешний изолирующий корпус, вывод низкого напряжения.
Плечи высокого и низкого напряжения делителя состоят из комплекта подобранных точных резисторов. Резисторы располагаются на изоляционной плате, которая помещена в плексигласовый цилиндр. Все контакты выполнены из отполированных шариков, специально предназначенных для максимального уменьшения эффекта коронного разряда.
Делитель предназначен для использования в испытательных высоковольтных лабораториях электротехнического и энергетического профиля, а также научноисследовательских учреждениях в метрологических целях
Таблица 1 - Метрологические характеристики
| Параметр | Значения |
| Диапазон преобразования входного высокого напряжения постоянного тока, кВ | ±(1-200) |
| Значение номинального коэффициента деления (Кд) | 1:100000 |
| Пределы допускаемой основной относительной погрешности коэффициента деления при измерении напряжения постоянного тока, % | ±0,5 |
| Пределы допускаемой дополнительной погрешности изменений коэффициента деления за каждый час непрерывной работы, % | ±0,0035 |
| Пределы допускаемой дополнительной погрешности изменений коэффициента деления от пульсаций напряжения по ГОСТ Р 55193-2012 с коэффициентом пульсаций не более 3% не должны превышать пределы допускаемой основной относительной погрешности коэффициента деления | |
| Пределы допускаемой дополнительной погрешности изменений коэффициента деления от изменения температуры окружающей среды в диапазоне рабочих температур на каждый градус, в долях от пределов допускаемой основной погрешности | ±0,005 |
| Нормальные условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +18 до +22 от 30 до 80 от 84 до 106 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Габаритные размеры делителя, мм, не более - высота - максимальный диаметр | 845 305 |
| Масса, кг, не более | 5,5 |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С - относительная влажность, % -атмосферное давление, кПа | от +5 до +40 90 от 84 до 106,7 |
| Наименование характеристики | Значения |
| Средний срок службы, лет Средняя наработка на отказ не менее, ч, не менее | 8 7000 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Делитель напряжения высоковольтный | HVD-200 | 1 |
| Коаксиальный кабель | 1 | |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 |
осуществляется по документу МП 64505-16 «Делители напряжения высоковольтные HVD-200. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.01.2016 г.
Перечень основных средств поверки:
1 Вольтметр универсальный цифровой GDM-78255А (Госреестр № 38428-08);
2 Государственный первичный специальный эталон единицы электрического напряжения постоянного тока в диапазоне ±(1-500) кВ, ГЭТ 181-2010.
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки в виде наклейки со штрих-кодом наносится на нижний электростатический экран и в виде оттиска клейма поверителя в свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к делителю напряжения высоковольтному HVD-200
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2 ГОСТ Р 8.833-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне ±(1...500 кВ).
