| Номер в госреестре | 64466-16 |
| Наименование СИ | Установка универсальная |
| Обозначение типа СИ | UL0000-HP/X |
| Изготовитель | "APS Antriebs-, Pruf- und Steuertechnik GmbH", Германия |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка универсальная UL0000-HP/X (в дальнейшем - установка) предназначена для измерений силы и линейного перемещения.
Принцип действия установки заключается в измерении нагрузки (силы) с одновременным измерением линейных размеров испытуемого образца при сжатии.
Конструктивно установка состоит из четырёх основных частей: нагрузочной рамы повышенной жёсткости с плунжерным гидроцилиндром, агрегата гидравлического, цифрового контроллера WDCdyn и датчиков силы и линейного перемещения.
Плунжерный гидроцилиндр расположен в нижней части рамы и питается от агрегата гидравлического, находящегося рядом с нагрузочной рамой.
Испытуемый образец помещается на нагрузочную плиту гидроцилиндра. Нагрузка, прикладываемая к испытуемому образцу, измеряется с помощью датчика силы, размещённого на неподвижной траверсе. Датчик линейного перемещения, связанный с подвижной плитой гидроцилиндра, измеряет линейное перемещение плиты с установленным на ней испытуемым образцом. Датчики перемещения, измеряющие радиальные и локальные изменения линейных размеров образца, закрепляются непосредственно на испытуемом образце.
Цифровой контроллер WDCdyn осуществляет управление процессом испытаний, сбор и регистрацию данных, обработку, хранение значений силы и линейных перемещений.
Пломбировка установки в целях предотвращения доступа к элементам конструкции изготовителем не предусмотрена.

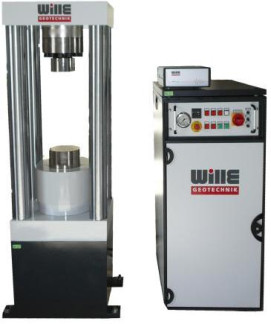

Фотография общего вида установки представлена на рисунке 1.
Программное обеспечение (далее - ПО) предназначено для управления работой установки, обработки и отображения результатов измерений. ПО устанавливается на компьютер с установочного диска (USB-флеш-накопителя). Разделение на метрологически значимую и незначимую части не предусмотрено.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GEOsys |
| Номер версии (идентификационный номер ПО) | 8.7.8.14 |
| Цифровой идентификатор ПО | 70c72fa21 aa030a7c21810951584037a |
| Другие идентификационные данные (если имеются) | MD5 |
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Метрологические и технические характеристики представлены в таблице 2.
Таблица 2
| Наименование параметра | Значение |
| Диапазон измерений силы, МН | от 0,05 до 1 |
| Диапазон измерений линейного перемещения, мм | от 0 до 2 (два канала); от 0 до 5; от 0 до 100 |
| Пределы допускаемой приведённой погрешности измерений силы, % | ±1 |
| Пределы допускаемой приведённой погрешности измерений линейных перемещений, % - для диапазонов измерений от 0 до 2 мм и от 0 до 5 мм - для диапазона измерений от 0 до 100 мм | ±0,5 ±0,2 |
| Напряжение питающей сети, В | от 187 до 242 |
| Частота питающей сети, Гц | 50 ±1 |
| Габаритные размеры (ширинахглубинахвысота), мм, не более: - рама нагрузочная; - агрегат гидравлический; - контроллер цифровой WDCdyn | 485x680x1750 550x820x1300 260x375x110 |
| Масса, кг, не более | 2050 |
| Рабочие условия применения: - температура окружающего воздуха, °С: - относительная влажность окружающего воздуха, %; - атмосферное давление, кПа | от 15 до 35 до 80 от 84 до 106,7 |
Знак утверждения типа наносится на лицевую панель корпуса контроллера цифрового WDCdyn в виде наклейки, а в верхний левый угол титульного листа руководства по эксплуатации типографским способом.
В комплект поставки входят:
| - рама нагрузочная | 1 | шт. |
| - агрегат гидравлический | 1 | шт. |
| - датчик силы | 1 | шт. |
| - датчик линейных перемещений | 4 | шт. |
| - контроллер цифровой WDCdyn | 1 | шт. |
| - программное обеспечение GEOsys на USB-флеш-накопителе | 1 | шт. |
| - руководство по эксплуатации | 1 | шт. |
| - методика поверки | 1 | шт. |
осуществляется по документу МП 64466-16 «Установка универсальная UL0000-HP/X. Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 11 декабря 2015 г.
Перечень эталонов, применяемых при поверке, представлен в таблице 3.
Таблица 3
| Наименование эталонов и обозначение | Основные метрологические характеристики |
| Набор плоскопараллельных концевых мер длины 2-Н1 (№ 17726-98 в Госреестре СИ) | Наличие мер длины от 0,5 до 100 мм Класс точности 2 |
| Динамометр электронный переносной АПДС-500/5И-0 5 (№ 49465-12 в Госреестре СИ) | Наибольший предел измерений 500 кН Пределы относительной погрешности ±0,12 % |
| Динамометр электронный переносной АПДС-3000/5И-1 (№ 49465-12 в Госреестре СИ) | Наибольший предел измерений 3000 кН Пределы относительной погрешности ±0,24 % |
Знак поверки наносится на свидетельство о поверке.
Методика измерений приведена в разделах 3 и 6 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к установке универсальной UL0000-HP/X
1 ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы.
2 ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне Ы0-9...50 м и длин волн в диапазоне 0,2...50 мкм.
