Система измерений количества и показателей качества нефти пункта налива ЦПС "Талинский" АО "РН-Няганьнефтегаз", 64447-16

Назначение

Система измерений количества и показателей качества нефти пункта налива ЦПС «Талинский» АО «РН-Няганьнефтегаз» (далее - СИКН) предназначена для измерений массы нефти.

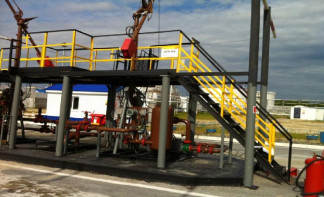

Описание

Принцип действия СИКН основан на прямом методе динамических измерений. Выходные сигналы с измерительных преобразователей поступают на соответствующие входы системы обработки информации (далее - СОИ), которая преобразует их и производит вычисление массы нефти по реализованному в ней алгоритму.

СИКН создана на базе комплекса измерительного АСН-5В и представляет собой единичный экземпляр измерительной системы, состоящий из средств измерений утвержденного типа, технологического оборудования и трубопроводной арматуры, функционирующих как единое целое.

СИКН состоит из следующих блоков:

1)    Блок измерительных линий (БИЛ), в состав которого входит четыре измерительные линии (ИЛ): три рабочие и одна контрольная. БИЛ предназначен для непрерывного измерения массы нефти, проходящей через СИКН. На каждой ИЛ установлены:

-    счетчик-расходомер массовый Micro Motion модели CMF 200, номер в Федеральном информационном фонде средств измерений 45115-10;

-    датчик температуры 3144Р, номер в Федеральном информационном фонде средств измерений 39539-08;

-    датчик давления Метран-100, номер в Федеральном информационном фонде средств измерений 22235-01;

2)    Блок измерений показателей качества нефти (БИК), в состав которого входят:

-    влагомеры нефти поточные УДВН-1пм, регистрационный номер в Федеральном информационном фонде 14557-10;

-    счетчик жидкости турбинный ТОР1-50, регистрационный номер в Федеральном информационном фонде 6965-03;

-    датчик температуры 3144Р, номер в Федеральном информационном фонде средств измерений 39539-08;

-    датчик давления Метран-100, номер в Федеральном информационном фонде средств измерений 22235-01;

3)    Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.

В состав СОИ входит:

-    вычислитель расхода жидкости и газа 7955, регистрационный номер в Федеральном информационном фонде 15645-06;

-    вторичный блок поточного влагомера УДВН-1пм;

-    автоматизированное рабочее место (далее - АРМ) оператора на базе управляющего контроллера «Allen Bradley».

СИКН обеспечивает выполнение следующих функций:

-    измерение массы брутто нефти;

-    измерение технологических параметров узла учета: температуры, давления нефти в измерительных линиях и в блоке измерения параметров качества нефти;

-    измерение объемной доли воды в нефти;

-    измерение расхода нефти в блоке измерения параметров качества нефти;

-    управление автоматическими пробоотборниками;

-    автоматизированное управление поверкой массовых преобразователей расхода;

-    автоматизированное управление контролем метрологических характеристик массовых преобразователей расхода и вычисление результатов контроля,

-    вычисление массы нетто нефти;

-    автоматическое отключение процесса налива.

Знак поверки наносится на свидетельство о поверке СИКН.

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002:

ИС-2.

Программное обеспечение

СИКН имеет аттестованное программное обеспечение (ПО), которое представлено программным обеспечением автоматизированного рабочего места оператора.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

Поверка

осуществляется по документу МП 64447-16 «ГСИ. Система измерений количества и показателей качества нефти пункта налива ЦПС «Талинский» АО «РН-Няганьнефтегаз». Методика поверки», утвержденному ГЦИ СИ ФБУ «Тюменский ЦСМ» 30 июня 2015 г.

Основные средства поверки:

-    трубопоршневая поверочная установка «Прувер-С-100-6,3-0,05», с диапазоном измерения от 10 до 100 м3/ч и пределами допускаемой относительной погрешности ±0,05 %;

-    устройство для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов «УПВА» с диапазоном воспроизведения силы постоянного тока от 0,5 до 20 мА и пределами допускаемой абсолютной погрешности ±3 мкА, диапазоном воспроизведения частоты следования импульсов от 0,1 до 15000 Гц и пределами допускаемой относительной погрешности ±5-10-4 %, диапазоном воспроизведения количества импульсов от 20 до 5-10 имп. и пределами допускаемой абсолютной погрешности ±2 имп.;

-    влагомер эталонный лабораторный товарной нефти ЭУДВН-1л с диапазоном измерения объемной доли воды от 0,03 до 2,0 % и пределами допускаемой абсолютной погрешности измерения объемной доли воды ±. 0,03 %;

-    калибратор температуры RTC-156 в комплекте с термопреобразователем сопротивления STS200A915, с диапазоном измерения температуры от минус 30 до плюс 155 °С и пределами допускаемой абсолютной погрешности ±0,04 °С;

-    калибратор давления портативный Метран 501-ПКД-Р, с диапазоном измерения избыточного давления от 0 до 60 МПа, и пределами допускаемой основной приведенной погрешности ±0,04 %.

Знак поверки наносится на свидетельство о поверке СИКН.

Сведения о методах измерений

Методика измерений приведена в инструкции МЦКЛ.0265М-2014 «Масса нефти. Методика измерений, основанная на прямом методе динамических измерений, системой измерений количества и показателей качества нефти пункта налива ЦПС «Талинский» ОАО «РН-Няганьнефтегаз», зарегистрированной в Федеральном информационном фонде по обеспечению единства измерений под номером ФР.1.29.2014.18616.

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти пункта налива ЦПС «Талинский» АО «РН-Няганьнефтегаз»:

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема средств измерений объема и массы жидкости

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
