| Номер в госреестре | 64386-16 |
| Наименование СИ | Пикнометры газовые |
| Обозначение типа СИ | Pycnomatic |
| Изготовитель | "Thermo Fisher Scientific S.p.A.", Италия |
| Год регистрации | 2016 |
| Срок свидетельства | 28.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пикнометры газовые Pycnomatic (далее - пикнометры) предназначены для измерений объема и плотности образцов твёрдых материалов и порошков по аттестованным методикам измерений.
Принцип действия пикнометра основан на методике вытеснения инертного газа и измерения объема твердых веществ и порошков. Инертный газ легко проникают в пористую структуру твердого вещества и, таким образом, очень точно позволяют определить фактический объем, занимаемый веществом. Отношение сухой массы вещества к его объему -плотность материала.
Конструктивно пикнометры выполнены в виде настольных лабораторных приборов. Внешний вид пикнометров представлен на рисунке 1. Пикнометры имеют:
3 3 3
- эталонные камеры объемами 20 см , 40 см , 60 см ;
3 3 3 3 3
- измерительные камеры объемами 4 см , 20 см , 40 см , 60 см , 100 см . Каждая из измерительных камер оснащена алюминиевой кюветой для образцов, в который можно поместить образец для измерения объема и плотности (или соответствующую калибровочную сферу для поверки прибора);
- калибровочные сферы с известным значением объёмов. Для каждой измерительной камеры применяется соответствующая ей калибровочная сфера.
Эталонная и измерительная камера выбираются в зависимости от объема анализируемого образца. Эталонная и измерительная камера соединены между собой. Первоначально инертным газом заполняется камера известного объема (Уэт), затем, при открытии соединительного клапана, газ перемещается в измерительную камеру известного объема (Уизм), в которую помещен взвешенный образец материала (масса образца вводится оператором), плотность которого требуется измерить. Объём вытесненного инертного газа оценивается по изменению давления инертного газа и равен объёму анализируемого образца. На основании этих данных в вычислительном электронном блоке пикнометра производится расчёт плотности анализируемого образца.
Различают две модификации пикнометров газовых Pycnomatic: модификация Pycnomatic и модификация Pycnomatic ATC. Модификация Pycnomatic ATC отличается от модификации Pycnomatic наличием автоматического температурного контроля в диапазоне от 18 до 35 оС с термостатом на основе эффекта Пельтье.
К пикнометру возможно подключение весов, принтера, персонального компьютера с помощью интерфейса RS-232.
Пломбирование пикнометров не предусмотрено.

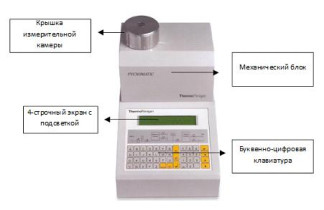

Рисунок 1 - Внешний вид пикнометров
Пикнометры оснащены встроенным программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, проводить калибровку, передавать результаты измерений на персональный компьютер или на принтер. Пикнометры оснащены внешним программным обеспечением для визуализации результатов.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | Pycnomatic |
| Номер версии (идентификационный номер) программного обеспечения | не ниже version 1.00 |
| Цифровой идентификатор программного обеспечения | 9Е7В69F8 |
| Другие идентификационные данные | Pycnomatic. exe |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC32 |
Метрологические характеристики пикнометров нормированы с учетом программного обеспечения и представлены в таблице 2.
| Наименование характеристик | Значение характеристик | ||||||
| Pycnomatic ATC | Pycnomatic | ||||||
| при комплектации измерительными камерами | при комплектации измерительными камерами | ||||||
| 20,40,60 | 4,20,40,6 | 20,40,60,100 | 4,20,40,60,10 | 20 | 40 | 60 | |
| Диапазон измерений объема, см3 | от 14 до 60 | от 3 до 60 | от 14 до 100 | от 3 до 100 | от 14 до 20 | от 22 до 40 | от 36 до 60 |
| Диапазон измерений плотности, г/см3 | от 2 до 23 | ||||||
| Пределы допускаемой относительной погрешности измерений объема, % | ±0,5 | ||||||
| Пределы допускаемой относительной погрешности измерений плотности*, % | ±0,6 | ||||||
| Диапазон показаний задаваемых температур внутри измерительной о/~ч ячейки, С | от +18 до +35 | - | |||||
| Диапазон показаний избыточного давления, кПа | от 0 до 250 | ||||||
| Объем эталонных камер, см3 | 20, 40, 60 | ||||||
| Объем измерительных камер, см3 | 4, 20, 40, 60, 100 | ||||||
| Объем калибровочных сфер из нержавеющей стали, см3 | 3, 14, 22, 36 | ||||||
| Г абаритные размеры (длинахширинах высота), мм, не более | 450х250х330 | ||||||
| Масса, кг, не более | 25 | 17 | |||||
| Электрическое питание: - напряжение, В - частота, Гц | 230±10% 50/60 | ||||||
| Наименование | |
| характеристик | Значение характеристик |
| Условия | |
| эксплуатации: | |
| - температура | |
| окружающей о/~' среды, С | от +15 до +30 |
| - относительная | |
| влажность, % | не более 80 |
| Средний срок службы, лет | 10 |
| Примечание:* - указанное в таблице значение погрешности достигается при использовании весов лабораторных электронных I (специального) класса точности | |
наносится на титульный лист руководства по эксплуатации типографским способом и на пикнометр в виде наклейки.
Комплектность средства измерений приведена в таблице 3. Таблица 3 - Комплектность средства измерений_
| Наименование | Количество, шт. |
| Пикнометр | 1 |
| Для модификации Pycnomatic ATC: комплект, состоящий из трёх измерительных камер и соответствующих им пробирок (кювет) для образцов (малые, средние и большие) | 1 |
| Для модификации Pycnomatic: поставляются измерительные камеры и соответствующие им пробирки (кюветы) для образцов по выбору (малые/средние/большие) | 1 |
| Комплект калибровочных сфер (малого, среднего и большого размеров) из нержавеющей стали | 1 |
| Для модификации Pycnomatic ATC: комплект, состоящий из измерительной камеры сверхмалого объема и соответствующая пробирка (кювета) для образцов, калибровочная сфера сверхмалого объема* | 1 |
| Для модификации Pycnomatic ATC: комплект, состоящий из измерительной камеры сверхбольшого объема и соответствующая пробирка (кювета) для образцов* | 1 |
| Вакуумный насос* | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
| Кабель электропитания | 1 |
| Кабель для подключения весов* | 1 |
| Кабель для подключения персонального компьютера ПК* | 1 |
| Кабель для подключения принтера* | 1 |
| Весы лабораторные электронные I (специального) класса точности* | 1 |
| Примечание: *- по дополнительному заказу | |
осуществляется по документу МП 100-251-2015 «ГСИ. Пикнометры газовые Pycnomatic. Методика поверки», утвержденному ФГУП «УНИИМ» 21 марта 2016 г.
Основные средства поверки:
- эталон единицы массы 1-го разряда в диапазоне от 0,001 до 220 г с возможностью взвешивания под весами;
- эталон единицы массы 2-го разряда в диапазоне от 100 до 500 г с возможностью взвешивания под весами
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к пикнометрам
ГОСТ 8.024-2002 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения плотности».
Техническая документация фирмы изготовителя «Thermo Fisher Scientific S.p.A.»,
Италия.
