| Номер в госреестре | 64339-16 |
| Наименование СИ | Датчики пьезоэлектрические |
| Обозначение типа СИ | Lineas® 9195F |
| Изготовитель | "Kistler Instrumente AG", Швейцария |
| Год регистрации | 2016 |
| Срок свидетельства | 24.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

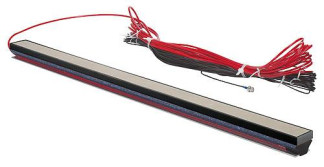

Датчики пьезоэлектрические Lineas® 9195F (далее - датчики) предназначены для измерений динамических нагрузок, возникающих от воздействия колес движущегося транспортного средства (далее - ТС).
Принцип действия датчиков основан на прямом пьезоэлектрическом эффекте. Конструктивно датчики состоят из металлического профиля с установленными в его сечении чувствительными элементами (монокристаллами кварца). Чувствительные элементы имеют параллельный выход на шины, соединенные с коаксиальным сигнальным кабелем.
При проезде колес ТС через датчики, встроенные в дорожное полотно, на поверхности чувствительных элементов возникают электрические заряды, пропорциональные динамическим нагрузкам. Сигнал с датчика передается на усилитель заряда.
Датчики имеют одинаковую конструкцию и выпускаются в нескольких исполнениях. Исполнения отличаются длиной и массой, а также длиной кабеля. Кабель, укладываемый в дорожное полотно, имеет усиленное защитное покрытие длиной 15 м.
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений динамической нагрузки, кН | от 0 до 150 |
| Номинальная чувствительность, пКл/Н | минус 1,76 |
| Пределы допускаемых отклонений от значения номинальной чувствительности, % | ±5 |
| Порог чувствительности, не менее, Н | 0,5 |
| Пределы допускаемой относительной погрешности, % | ±2,5 |
| Диапазон рабочих температур, °С | от минус 40 до плюс 60 |
| Пылевлагозащищенность | IP 68 |
| Исполнение | Длина датчика, мм | Ширина датчика, мм | Толщина датчика, мм | Масса датчика с кабелем, кг | Длина кабеля, м |
| 9195F111 | 750 | 3,7 | 40 | ||
| 9195F121 | 750 | 5,0 | 100 | ||
| 9195F211 | 1000 | 4,5 | 40 | ||
| 9195F221 | 1000 | 5,8 | 100 | ||
| 9195F311 | 1500 | 50 | 44 | 6,1 | 40 |
| 9195F321 | 1500 | 7,6 | 100 | ||
| 9195F411 | 1750 | 6,8 | 40 | ||
| 9195F421 | 1750 | 8,3 | 100 | ||
| 9195F511 | 2000 | 7,6 | 40 | ||
| 9195F521 | 2000 | 9,1 | 100 |
наносится типографским способом на титульный лист Руководства по эксплуатации (далее- РЭ) и маркировочную табличку датчика.
Место нанесения знака утверждения типа Рис. 2- Маркировочная табличка
Таблица 3 -Комплектность средства измерений
| Наименование | Количество, шт. |
| Датчик пьезоэлектрический Lineas® 9195F(исполнение по заказу) | 1 |
| Руководство по эксплуатации | 1 |
| Монтажный комплект и инструкция по монтажу | 1 |
| Методика поверки МП-РТ-3238-444-2016 | 1 |
осуществляется по документу МП-РТ-3238-444-2016 «ГСИ. Датчики пьезоэлектрические Lineas 9195F. Методика поверки», утвержденному ФБУ «Ростест-Москва» 20.04.2016 г. Основные средства поверки:
машины универсальные испытательные (рег. №№ 59966-15; 57528-14; 57058-14) в диапазоне от 1 кН до 150 кН с пределами допускаемой относительной погрешности измерений, не более ±0,5 %, скорость перемещения подвижной траверсы, не менее 250 мм/мин;
электрометры-измерители больших сопротивлений 6517В (рег. №49647-12) в режиме измерения заряда в диапазоне от 2 нКл до 2 мкКл с пределами допускаемой относительной погрешности измерений заряда не более ±0,5 % или усилители заряда РШ2731Э (рег.№41372-09) с коэффициентом преобразования по заряду от 0,01 мВ/пКл до 250 мВ/пКл
с пределами допускаемой относительной погрешности преобразования заряда не более ±0,3 %, вольтметр постоянного тока в диапазоне измерений от 0,1 В до 10 В с пределами допускаемой относительной погрешности измерений не более ±0,1 %.
Знак поверки в виде оттиска поверительного клейма наносится в РЭ.
Методика измерений изложена в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к датчикам пьезоэлектрическим Lineas 9195F
Техническая документация фирмы Kistler 1^гише^е AG, Швейцария.
