| Номер в госреестре | 64278-16 |
| Наименование СИ | Анализаторы сцинтилляционные |
| Обозначение типа СИ | САМ-ДТ-01-2 |
| Изготовитель | ООО "Диагностические технологии", г.Иркутск |
| Год регистрации | 2016 |
| Срок свидетельства | 24.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы сцинтилляционные САМ-ДТ-01-2 (далее - анализаторы) предназначены для измерений массовой доли элементов в технических жидкостях (масла, топлива, гидрожидкости) и смывах с маслофильтров авиационных двигателей с целью диагностирования (оценки технического состояния) омываемых техническими жидкостями узлов трения авиадвигателя.
Принцип действия анализаторов основан на атомно-эмиссионном спектральном анализе с регистрацией импульсного сигнала от каждой частицы, испарившейся в источнике возбуждения спектров. Для возбуждения атомно-эмиссионного спектра исследуемых элементов в пробе технической жидкости используется воздушная сверхвысокочастотная плазма (СВЧ-плазма); проба вводится в виде аэрозоля.
Характеристическое излучение подается на полихроматор, сигнал с которого разделяется на равновесный и импульсный аналитические сигналы, которые преобразуются в цифровой код и поступают на внешний компьютер.
Результатом анализа являются значения массовых долей металлов, содержащихся в жидкости в растворенном виде и в виде субмикронных частиц (интегральный сигнал), значение массовых долей металлов, находящихся в составе частиц изнашивания (импульсный сигнал), концентрации и составы металлических частиц (импульсный сигнал) в технических жидкостях.
Конструктивно анализаторы состоят из источника микроволновой энергии SM1250, генератора микроволновой энергии ТМ0.30/51, ультразвукового распылителя жидкости, блока дозирования и равномерной подачи пробы, плазменной горелки, полихроматора фотоэлектрического (ДФС-71) с блоком питания ФЭУ, преобразователя ток - напряжение (ПТН), аналого-цифрового преобразователя (PCI-9113A) и внешнего компьютера.
Управление анализатором осуществляется контроллером посредством внешнего компьютера с программным обеспечением, позволяющим проводить настройку и тестирование анализатора, контроль процесса измерений, а также осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на принтер. Пломбирование анализатора не предусмотрено.

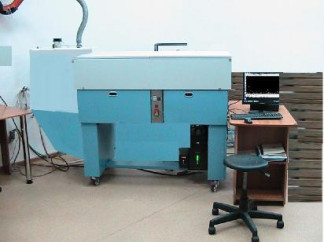

Внешний вид анализатора представлен на рисунке 1.
с-\
Место нанесения
знака утверждения
типа
ч__
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Регистрация |
| Номер версии ПО (идентификационный номер ПО) | не ниже 2.0.0 Build 573 |
| Цифровой идентификатор ПО | 4D3E81C1A9126C78CB821 6F544AA3 EF 7E3 DB 5433 |
| Другие идентификационные данные (алгоритм вычисления цифрового идентификатора ПО) | SHA1 (Reg_Win.exe) |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значения характеристик |
| Диапазон измерений массовой доли меди, млн-1: - в растворенном виде; - в твердых частицах; - в растворенном виде и твердых частицах | от 0,2 до 3,0 от 0,35 до 2,1 от 0,05 до 5,1 |
| Пределы допускаемой абсолютной погрешности измерений массовой доли меди, млн-1: - в растворенном виде; - в твердых частицах; - в растворенном виде и твердых частицах | ±0,2 ±(0,22+0,33 Сх) ±(0,02+0,33-С*) |
| Диапазон измерений массовой доли железа, млн-1: - в растворенном виде; - в твердых частицах; - в растворенном виде и твердых частицах | от 0,3 до 3,0 от 0,5 до 6,9 от 0,09 до 9,9 |
| Пределы допускаемой абсолютной погрешности измерений массовой доли железа, млн-1: - в растворенном виде; - в твердых частицах; - в растворенном виде и твердых частицах | ±0,3 ±(0,36 + 0,33-Сх) ±(0,06 + 0,33-Сх) |
| Диапазон измерений массовой доли магния, млн-1: - в растворенном виде; - в твердых частицах; - в растворенном виде и твердых частицах | От 0,3 до 3,0 От 0,6 до 1,2 От 0,05 до 4,2 |
| Пределы допускаемой абсолютной погрешности массовой доли магния, млн-1: - в растворенном виде; - в твердых частицах; - в растворенном виде и твердых частицах | ±0,3 ±(0,33+0,4-Сх) ±(0,025+0,4-Сх) |
| Наименование характеристики | Значения характеристик |
| Диапазон измерений массовой доли серебра в растворенном виде и твердых частицах, млн-1 | от 0,02 до 0,4 |
| Пределы допускаемой абсолютной погрешности массовой доли серебра в растворенном виде и твердых частицах, млн-1 | ±(0,01+0,93-Сх) |
| Диапазон измерений массовой доли никеля в растворенном виде и твердых частицах, млн-1 | От 0,05 до 0,25 |
| Пределы допускаемой абсолютной погрешности массовой доли никеля в растворенном виде и твердых частицах, млн-1 | ±(0,015+0,88-Сх) |
| Диапазон измерений массовой доли хрома в растворенном виде и твердых частицах, млн-1 | от 0,12 до 0,70 |
| Пределы допускаемой абсолютной погрешности массовой доли хрома в растворенном виде и твердых частицах, млн-1 | ±(0,06+0,5-Cx) |
| Г абаритные размеры (Д х Г х Ш), мм | 2150 х 800 х 1270 |
| Масса, кг, не более | 350 |
| Электропитание: - напряжение, В - частота, Гц - мощность, кВт | 220/380 50±0,5 4,5 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - относительная влажность воздуха, %, не более | от +15 до +35 80 |
| Средний срок службы, лет, не менее | 10 |
| Примечание: Cx - результат измерения массовой доли соответствующего элемента в растворенном виде и твердых частицах, млн-1. | |
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель прибора в виде наклейки.
приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| № | Наименование | Количество, шт. |
| 1 | Анализатор сцинтилляционный САМ-ДТ-01-2 | 1 |
| 2 | Компьютер с программным обеспечением | 1 |
| 3 | Руководство по эксплуатации анализатора | 1 |
| 4 | Методика поверки МП 07-251-2016 | 1 |
осуществляется по документу МП 07-251-2016 «ГСИ. Анализаторы сцинтилляционные САМ-ДТ-01-2. Методика поверки», утвержденному ФГУП «УНИИМ» 19 февраля 2016 г.
Основные средства поверки:
- стандартный образец ГСО 10696-2015 состава продуктов изнашивания авиационного газотурбинного двигателя (СОЧНИ ГТД) (интервал аттестованных значений массовой доли элементов от 0,01 % до 7,0 %, интервал границ относительной погрешности аттестованных значений при Р=0,95 от ±3 % до ±8 %);
- стандартный образец ГСО 10695-2015 массовой доли элементов в нефтепродукте (МДЭН 21) (интервал аттестованных значений массовой доли металлов от 9,0 до 110,0 млн-, границы относительной погрешности аттестованных значений при Р=0,95 ± 2 %).
Знак поверки наносится на свидетельство о поверке.
Методика измерений представлена в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к анализаторам сцинтилляционным САМ-ДТ-01-2
ГОСТ Р 8.735.0-2011 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах».
