| Номер в госреестре | 64261-16 |
| Наименование СИ | Системы мобильного сканирования |
| Обозначение типа СИ | IP-S3 |
| Изготовитель | "Topcon Corporation", Япония |
| Год регистрации | 2016 |
| Срок свидетельства | 16.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы мобильного сканирования IP-S3 (далее - системы) предназначены для измерений расстояний по полученным в процессе движения пространственным координатам окружающих объектов.
Принцип действия систем основан на измерениях расстояний лазерным сканером и дальнейшем построении трёхмерной модели сканируемого объекта в виде облака точек в собственной системе координат.
Конструктивно системы состоят из измерительного блока IP-S3, который с помощью специального приспособления крепится на крыше автомобиля, и персонального компьютера, который располагается в салоне автомобиля.
Персональный компьютер, оснащенный специализированным программным обеспечением для удаленного доступа, соединён через кабель с модулем управления блока IP-S3. Измерительный блок IP-S3 включает в себя:
- лазерный сканер;
- GNSS-приемник;
- сферическая камера;
- блок инерциальных измерений;
- модуль управления.

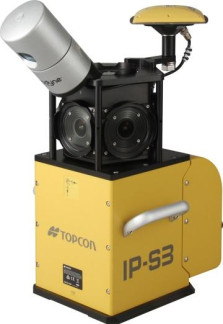

Общий вид систем мобильного сканирования представлен на рис. 1.
Для защиты системы от несанкционированного вмешательства, которое может привести к искажению результатов измерений, производится пломбирование корпуса модуля управления.
Системы имеют программное обеспечение «Mobile Master Field» (далее - ПО), используемое для управления процессом сканирования, обеспечивающее взаимодействие частей прибора, обработку, сохранение и экспорт измеренных величин.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | Mobile Master Field |
| Номер версии (идентификационный номер ПО), не ниже | 1 1 0 |
| Цифровой идентификатор ПО | 8A08B775 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Работа ПО возможна только при подключении к системам мобильного сканирования IP-S3 и соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Угловое поле сканирования, ..,°, не менее | 360 |
| Диапазон измерения расстояний, м | 1 - 100 |
| Пределы допускаемой абсолютной погрешности измерений расстояний, мм | ±10 |
| Напряжение питания постоянного тока, В | от 9 до 36 |
| Диапазон рабочих температур с включенной фотокамерой, °С | от 0 до плюс 45 |
| Г абаритные размеры измерительного блока в сборе без автомобильного крепления (ДхШхВ), мм, не более | 500x300x600 |
| Масса измерительного блока в сборе без автомобильного крепления, кг, не более | 18,0 |
наносится на титульный лист руководства по эксплуатации типографским способом, а также наклейкой на корпус систем.
Таблица 3
| Наименование | Количество, шт. |
| Измерительный блок IP-S3 | 1 |
| Датчик пройденного пути (одометр) | 1 |
| Программное обеспечение на компакт-диске | 1 |
| Комплект креплений на крышу автомобиля | 1 |
| Комплект соединительных кабелей | 1 |
| Руководство по эксплуатации на русском языке | 1 |
| Методика поверки МП АПМ 55-15 | 1 |
осуществляется по документу МП АПМ 55-15 «Системы мобильного сканирования IP-S3. Методика поверки», утвержденному ООО «Автопрогресс-М» в ноябре 2015 г.
Знак поверки наносится на свидетельство о поверке.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- тахеометр электронный типа Та2 по ГОСТ 51774-2001.
приведены в документе «Системы мобильного сканирования IP-S3. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системам мобильного сканирования IP-S3
1 Техническая документация «TOPCON CORPORATION», Япония.
| Зарегистрировано поверок | 19 |
| Поверителей | 4 |
| Актуальность данных | 25.07.2025 |
