| Номер в госреестре | 64208-16 |
| Наименование СИ | Анализаторы кислорода |
| Обозначение типа СИ | Delta F 310E мод. DF 310E-ОЕМ-0020-DRM2 |
| Изготовитель | "Delta F Corporation", США |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы кислорода Delta F 310Е модели DF 310Е-ОЕМ-0020-0КМ2 (далее -анализаторы) предназначены для непрерывного автоматического определения объемной доли кислорода газовых смесях, включающих азот, водород, оксид углерода, аргон, углеводороды, фреон, в воздухе рабочей зоны и технологических газах в составе стационарных систем автоматического контроля, управления и регулирования технологических процессов в установках разделения воздуха 2хТ1300 производства ООО "Праксэа Рус", расположенных на территории промышленной площадки ОАО «Евраз Нижнетагильский металлургический комбинат, г. Нижний Тагил».
Принцип работы анализаторов - кулонометрический. Первичный преобразователь анализаторов представляет собой электрохимическую ячейку, заполненную электролитом на основе КОН, и включает систему основных и вспомогательных электродов. Ток между катодом и анодом прямо пропорционален концентрации кислорода в анализируемом газе. Измерения проводятся непрерывно в автоматическом режиме.
Работой анализатора, включая градуировку и диагностику неисправностей, управляет встроенный микропроцессор. Настроечные параметры и результат измерения отображаются на дисплее. Анализаторы позволяют установить четыре порога срабатывания встроенной сигнализации при контроле текущего значения измеряемого компонента газовой смеси. Для интеграции с системами управления предусмотрены аналоговые и релейные выходы.
Анализаторы выполнены в виде единого блока с дисплеем и клавиатурой.
Анализаторы предназначены для монтажа в стойку или шкаф.

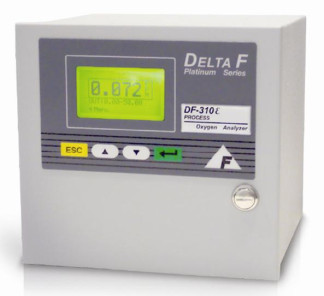

Внешний вид анализаторов Delta F 310Е модели DF 310Е-ОЕМ-0020-0ЯМ2 приведен на рисунке 1.
Рисунок 1 - Внешний вид анализаторов Delta F 310Е модели DF 310Е-ОЕМ-0020-0КМ2
Для ограничения несанкционированного доступа внутрь корпуса прибора возможно нанесение пломбы на любые крепежные винты анализатора.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО анализатора Delta F-310E |
| Номер версии (идентификационный номер ПО) | Не ниже 2.56 |
| Цифровой идентификатор ПО | - |
ПО анализаторов Delta F модели DF 310E^EM-0020-DRM2 имеет уровень защиты «высокий» по Р.50.2.077-2014 (использованы комплексные методы защиты ПО от непреднамеренных и умышленных изменений метрологически значимой части ПО, такие, как пароли авторизации пользователей, блокировка клавиш управления, управление доступом пользователя).
Влияние ПО на результаты измерений учтено при установлении метрологических характеристик.
Диапазон измерений и пределы допускаемой приведенной погрешности анализаторов Delta F модели DF 310E^EM-0020-DRM2 приведены в таблице 2.
| Таблица 2 | |
| Диапазон измерений объемной доли кислорода, млн 1 | Пределы допускаемой приведенной к конечному значению диапазон измерений погрешности, % |
| от 0 до 10 | ±20 |
| от 0 до 100 | ±10 |
| Потребляемая мощность, Вт, не более Г абаритные размеры, мм, не более Масса, кг, не более | 50 220x210x220 30 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - напряжение питания, В | от +5 до +40 от 10 до 90 (без конденсации) от 100 до 240 |
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом. | |
В комплект поставки анализатора входит:
- анализаторы кислорода Delta F 310E модели DF 310E-ОЕМ-0020-DRM2 (зав.№№ PT-19502-V6, PT-19503-V6, PT-19500-V6, PT-19501-V6, PT-19496-V6, PT-19497-V6, PT-19498-V6, PT-19967-V6);
- электролит (водный раствор гидроксида калия);
- кабель питания;
- паспорт;
- методика поверки.
осуществляется по документу МП 64208-16 «Анализаторы кислорода Delta F модели DF ЗЮЕ-ОЕМ-0020-DRM. Методика поверки», утвержденному ФГУП «ВНИИМС» 22 января 2016 г.
Основные средства поверки:
- государственные стандартные образцы газовой смеси кислород - азот ГСО 10253-2013;
- азот газообразный особой чистоты 99,999%, сорт 1, по ГОСТ 9293-74;
- генератор газовых смесей ГГС-03-03 (регистрационный номер 46598-11).
Знак поверки наносится на свидетельство о поверки.
Методика измерений приведена в паспорте анализаторов Delta F модели DF 310E-ОЕМ-0020-DRM2.
Нормативные и технические документы, устанавливающие требования к анализаторам кислорода Delta F 310E модели DF 310Е-ОЕМ-0020-БКМ2
1 ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические требования.
3 Техническая документация фирмы-изготовителя «Delta F Corporation», США.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 19.06.2025 |
