| Номер в госреестре | 64194-16 |
| Наименование СИ | Стол измерительный |
| Обозначение типа СИ | Opto-DesQ |
| Изготовитель | "Hecht Electronic AG", Германия |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стол измерительный Opto-DesQ (далее - стол) предназначен для бесконтактного измерения геометрических размеров плоских заготовок, шаблонов и деталей из листового металла, дерева или пластика.

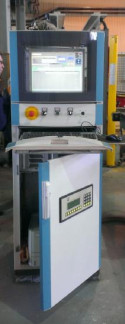

Принцип действия стола основан на применении оптического метода с использованием в качестве детектора прецизионной ССD-камеры, установленной на измерительном мосту, который передвигается вдоль длинной стороны измерительного стола и позиционируется с помощью магнитной ленты. Измеряемая деталь укладывается на поверхность измерительного стола вплотную к базовым фиксаторам, относительно которых устанавливается начало отсчета. Рабочей поверхностью стола является отшлифованная гранитная плита. Когда измерительный мост подъезжает к выбранному измерительному положению, на экране монитора появляется картина измеряемого элемента. Программа распознавания образов позволяет рассчитать размеры детали и сравнить измеренные величины с заданными значениями с учетом допусков. Общий вид стола измерительного представлен на рисунке 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OPTODESQ for Sheet Metal Cutting |
| Номер версии (идентификационный номер) ПО | 1:0 |
| Цифровой идентификатор ПО | — |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.007 - 2014.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений, мм - длины - ширины | от 200 до 2500 от 100 до 1500 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм, в диапазоне: - от 100 до 1000 мм включ. - св.1000 до 2500 мм | ±0,5 ±0,8 |
| Предел допускаемого СКО случайной составляющей абсолютной погрешности, мм | 0,1 |
| Дискретность отсчета, мм | 0,01 |
| Г абаритные размеры измерительного стола, мм, не более | 2700x1700x160 |
| Масса, кг, не более | 2130 |
| Параметры электропитания: - напряжение, В - частота питающей сети, Гц | 220±22 50±1 |
| Условия эксплуатации: - диапазон рабочих температур, оС | от +5 до +40 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 3
| Наименование | Кол-во, шт. |
| Стол измерительный Opto-DesQ | 1 |
| Контрольный образец (алюминиевая плита размерами 500x400x10 мм) | 1 |
| Эксплуатационная документация: | 1 |
| - Стол измерительный Opto-DesQ. Руководство по эксплуатации; - Стол измерительный Opto-DesQ. Руководство по работе с программным | 1 |
| обеспечением; | 1 |
| Методика поверки МП 64-261-2014 | 1 |
| Описание типа | 1 |
осуществляется по документу МП 64-261-2014 «ГСИ. Стол измерительный Opto-DesQ. Методика поверки», утвержденному ФГУП «УНИИМ» 26 февраля 2016 г.
Знак поверки наносится на свидетельство о поверке.
Основное средство поверки (эталон), применяемое для поверки: эталон единицы длины 3-го разряда в диапазоне значений от 0 до 20 м.
приведены в документе «Стол измерительный OptoDesQ. Руководство по работе с программным обеспечением», раздел 3 «Измерения с помощью PruefjobExecuter», «Стол измерительный Opto-DesQ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к столу измерительному Opto-DesQ
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм;
Техническая документация Hecht Electronic AG, Германия.
