| Номер в госреестре | 64162-16 |
| Наименование СИ | Установка вибрационная поверочная |
| Изготовитель | ЗАО "Вибро-прибор", г.С.-Петербург |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Установка вибрационная поверочная предназначена для воспроизведения и измерений виброускорений в качестве рабочего эталона 2-го разряда по ГОСТ Р 8.800-2012.
Установка вибрационная поверочная (далее виброустановка) состоит из:
- вибростенда электродинамического 11077 (фирма «Robotron», Германия) с усилителем мощности LV 103 (фирма «Robotron», Германия) и генератором сигналов 1047 (фирма «Bruel &Kjaer», Дания);
- акселерометра пьезоэлектрического (далее акселерометр) 4384 (фирма «Bruel &Kjaer», Дания), усилителя измерительного 2650 (фирма «Bruel &Kjaer», Дания), мультиметра Agilent 34401A (фирма «Agilent Technologies», США).
Вибростенд электродинамический 11077 (далее вибростенд) преобразовывает электрическую энергию сигнала в энергию однонаправленных механических колебаний вибростола, на котором закреплены поверяемый и эталонный преобразователи.
Конструктивно вибростенд электродинамический состоит из корпуса с установленным в нем постоянным магнитом, форма которого позволяет создать магнитное поле в зазоре. В зазор устанавливается подвижная катушка с прикрепленным к ней вибростолом, в которой циркулирует переменный ток, поступающий с усилителя мощности. На усилитель мощности переменный сигнал подается с выхода генератора. Взаимодействие подвижной катушки, по которой проходит переменный ток, с магнитным полем приводит к появлению пондемоторных сил, вызывающих перемещение подвижной катушки и вибростола по закону изменения переменного тока.
Параметры вибрации определяются с помощью преобразователя 4384, установленного на вибростол, усилителя измерительного 2650, мультиметра Agilent 34401A.

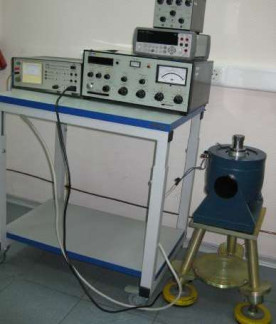

Внешний вид виброустановки приведен на рисунке 1.
Схема защиты от несанкционированного доступа приведена на рисунке 2.
приведены в таблице 1
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон воспроизводимых частот, Гц | От 5 до 5000 |
| Диапазон воспроизводимых амплитуд виброускорений, м/с2 | От 0,5 до 500 |
| Коэффициент гармоник воспроизводимых виброускорений в рабочей полосе частот, %, не более | 10 |
| Относительный коэффициент поперечного движения вибростола, %, не более | 20 |
| Пределы допускаемой основной относительной погрешности виброустановки, % | ±5 |
| Уровень собственных шумов в рабочей полосе частот, выраженный в единицах виброускорения, м/с2, не более | 0,13 |
| Магнитная индукция на расстоянии 10 мм от поверхности вибростола, мТл, не более | 12 |
| Напряжение питания, В | 220±4,4 |
| Частота переменного тока сети питания, Гц | 50±0,5 |
| Потребляемая мощность, В-А, не более | 300 |
| Время подготовки к работе, ч, не более | 0,5 |
| Время непрерывной работы, ч, не менее | 8 |
| Наименование характеристики | Значение характеристики |
| Масса, кг, не более | |
| вибростенда 11077 | 35,0 |
| усилителя мощности LV 103 | 8 |
| генератора сигналов 1047 | 10,1 |
| акселерометра 4384 | 0,0077 |
| усилителя измерительного 2650 | 2,5 |
| мультиметра Agilent 34401A | 3,6 |
| Г абаритные размеры, мм, не более | |
| диаметр; высота: | |
| вибростенда 11077 | 215; 200 |
| акселерометра 4384 | 15,5; 29,1 |
| высота; ширина; глубина: | |
| усилителя мощности LV 103 | 120; 230; 330 |
| генератора сигналов 1047 | 180; 430; 350 |
| усилителя измерительного 2650 | 140; 140; 220 |
| мультиметра Agilent 34401A | 100; 230; 310 |
| Средняя наработка на отказ, ч | 5000 |
| Средний срок службы, лет | 10 |
| Условия эксплуатации: | |
| - температура окружающего воздуха | от плюс 18 до плюс 25 °С |
| - относительная влажность воздуха | (65 ± 20) % |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность виброустановки приведена в таблице 2.
Таблица 2
| Наименование | Заводской номер | Производитель | Количество |
| Вибростенд 11077 | 31045 | Фирма «Robotron», Германия | 1 |
| Усилитель мощности LV 103 | 1884/4 | Фирма «Robotron», Германия | 1 |
| Генератор сигналов 1047 | 822544 | Фирма «Bruel &Kjaer», Дания | 1 |
| Акселерометр 4384 | 31561 | Фирма «Bruel &Kjaer», Дания | 1 |
| Усилитель измерительный 2650 | 825540 | Фирма «Bruel &Kjaer», Дания | 1 |
| Мультиметр Agilent 34401A | MY 47021433 | Фирма «Agilent Technologies», США | 1 |
| Руководство по эксплуатации | 11077 РЭ | - | 1 |
| Паспорт | 11077 ПС | - | 1 |
осуществляется по документу МИ 1929 - 2007 «ГСИ. Установки вибрационные поверочные. Методика поверки».
Основные средства поверки:
эталон 1 разряда по ГОСТ Р 8.800-2012.
Знак поверки наносится на свидетельство о поверке и в паспорте Сведения о методиках (методах) измерений
приведены в Руководстве по эксплуатации «Установка вибрационная поверочная. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к установке вибрационной поверочной
1 ГОСТ 30296-95. Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования
2 ГОСТ Р 8.800-2012. ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110-1
до 2104 Гц
3 Техническая документация изготовителя
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 09.12.2024 |
