| Номер в госреестре | 64148-16 |
| Наименование СИ | Регистраторы многофункциональные |
| Обозначение типа СИ | Daqstation серий DX1000, DX2000 |
| Изготовитель | "Yokogawa Electric Corporation", Япония; Фирма "Yokogawa Electric China Co., Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 06.06.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы многофункциональные DAQSTATION серий DX1000, DX2000 (далее по тексту - регистраторы) предназначены для измерений напряжения постоянного электрического тока, силы постоянного электрического тока (при использовании шунтирующих резисторов), сигналов от термопар (ТП) и термопреобразователей сопротивления (ТС) различных градуировок, преобразования их в цифровой сигнал для регистрации и хранения измеренных значений, графического представления временных диаграмм, формирования сигналов аварийной сигнализации.
Принцип работы регистраторов основан на аналого-цифровом преобразовании измеряемой величины и представлении измеренных значений на дисплее в различных формах отображения.
Регистраторы выполнены в едином стальном корпусе с жидкокристаллическим полноцветным дисплеем, набором функциональных клавиш и разъемом под карту памяти на передней панели, а также клеммами для ввода/вывода сигналов, клеммами/разъемами для подключения электропитания, интерфейсов RS-232C, RS-422A/485, Profibus-DP (опционально), портами Ethernet и USB (опционально) с обратной стороны корпуса. Помимо отображения данных измерений в различном виде (тренды, гистограммы, численные значения параметров), на дисплей могут выводиться сводки сигнализаций, журналы сообщений, системная информация и т.д.
Регистраторы имеют возможность хранения информации (данные измерений, вычислений, состояние сигнализаций и др.), позволяя пользователю осуществлять просмотр и анализ данных технологического процесса за определённый промежуток времени. Информация хранится во внутренней энергонезависимой памяти, кроме того имеется возможность записи данных на карту памяти формата CF (Compact Flash) или USB-носитель.
Регистраторы могут быть подключены к сети Ethernet и поддерживают функции Web-сервера для оперативного дистанционного мониторинга данных, FTP-сервера для обмена файлами и E-mail-клиента для передачи информационных сообщений по протоколу SMTP. Кроме того, поддерживается обмен данными по открытым протоколам Modbus RTU/ASCII или Modbus TCP.
Регистраторы различаются между собой габаритными размерами, массой, количеством и типом измерительных каналов, поддерживаемыми интерфейсами связи и другими функциональными особенностями.

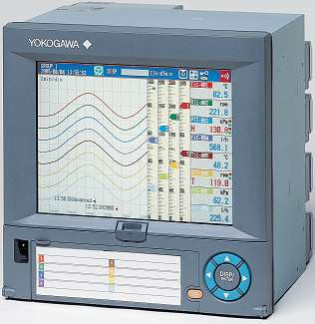

Фотографии общего вида регистраторов приведены на рисунке 1.
Приборы предназначены для щитового монтажа, доступ к измерительным компонентам отсутствует, пломбирование прибора не предусмотрено заводом-изготовителем.
Рисунок 2 - Место нанесения знака поверки
Для преобразования измеренных аналоговых сигналов в цифровой код используются алгоритмы, реализованные в базовом программном обеспечении (БПО). БПО устанавливается в энергонезависимую память регистратора на заводе изготовителе во время производственного
цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Конструкция регистраторов исключает возможность несанкционированного влияния на БПО и измерительную информацию, что соответствует высокому уровню защиты в соответствии с п. 4.3 Р 50.2.077-14.
Метрологические характеристики нормированы с учетом влияния на них БПО.
Для конфигурирования устройств, мониторинга параметров, преобразования измеренных данных в форматы Lotus 1-2-3, MS-Excel, ASCII с помощью ПК используется программное обеспечение DAQSTANDARD, поставляемое в комплекте с регистратором.
Программные средства DAQSTANDARD не имеют доступа к энергонезависимой памяти регистратора и не позволяют заменять или редактировать БПО.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|    Идентификационные данные (признаки)  |    Значение  |
|    Идентификационное наименование ПО  |    -  |
|    Номер версии (идентификационный номер ПО)  |    R1.01.01 и выше  |
|    Цифровой идентификатор ПО  |    Не используется  |
приведены в таблице 2.
Таблица 2 - Метрологические характеристики регистраторов
|    Диапазон измерений/ преобразований (тип ТП, ТС)  |    Пределы допускаемой основной погрешности измерений/ преобразований  |    Единица наименьшего разряда цифровой индикации  | |
|    время интегрирования >16,67 мс  |    время интегрирования 1,67 мс  | ||
|    1  |    2  |    3  |    4  |
|    от -20 до +20 мВ  |    ±(5 10-4 Х+0,012) мВ  |    ±(110-3 Х+0,04) мВ  |    1 мкВ  |
|    от -60 до +60 мВ от -200 до +200 мВ  |    ±(5 10-4 Х+0,03) мВ  |    ±(110-3 Х+0,15) мВ  |    10 мкВ  |
|    от -2,0 до +2,0 В  |    ±(5 10-4 Х+1210-4) В  |    ±(110-3 Х+4 10-3) В  |    100 мкВ  |
|    от -6,0 до +6,0 В  |    ±(5 10-4 Х+3 10-3) В  |    ±(1 10-3 Х+1510-3) В  |    1 мВ  |
|    от 1 до 5 В  | |||
|    от -20 до +20 В  | |||
|    от -50 до +50 В  |    ±(5 10-4 Х+3 10-2) В  |    ±(110-3 Х+1510-2) В  |    10 мВ  |
|    R: от 0 до 1760 °C  |    ±(1,510-3 Х+1) °С для R, S: в диапазоне от 0 до 100 °С ±3,7 °С; в диапазоне св. 100 до 300 °С ±1,5 °С; для B: в диапазоне от 400 до 600 °С ±2 °С, менее 400 °С погрешность не нормируется  |    ±(2 10-3 Х+4) °С для R, S: в диапазоне от 0 до 100 °С ±10 °С; в диапазоне св. 100 до 300 °С ±5 °С; для B: в диапазоне от 400 до 600 °С ±7 °С, менее 400 °С погрешность не нормируется  |    0,1 °С  |
|    S: от 0 до 1760 °C  | |||
|    B: от 0 до 1820 °C  | |||
|    1  |    2  |    3  |    4  |
|    K: от -200 до +1370°C  |    ±(1,5 • 10-3 Х+0,7) °С в диапазоне от -200 до -100 °С ±(1,5 • 10-3 Х+1) °С  |    ±(2 10-3 Х+3,5) °С в диапазоне от -200 до-100°С ±(1,5 • 10-3 Х+6) °С  | |
|    E: от -200 до +800 °C  |    ±(1,5 • 10-3 Х+0,5) °С  |    ±(2 10-3 Х+2,5) °С  | |
|    J: от -200 до +1100°C  |    в диапазоне от -200 до -100°С  |    в диапазоне от -200 до-100°С  | |
|    T: от -200 до +400 °C  |    ±(1,5 • 10-3 Х+0,7) °С  |    ±(1,5 • 10-3 Х+5,0) °С  | |
|    N: от -270 до +1300°C  |    ±(1,5 • 10-3 Х+0,7) °С в диапазоне от -200 до 0 °С ±(3,5 • 10-3 Х+0,7) °С, менее -200 °С погрешность не нормируется  |    ±(3 10-3 Х+3,5) °С в диапазоне от -200 до 0 °С ±(7 • 10-3 Х+3,7) °С, менее -200 °С погрешность не нормируется  | |
|    ХК(Ь): от -200 до +600 °C  |    ±(2,5 • 10-3 Х+0,8) °С в диапазоне от -200 до -100°С ±(2,5 • 10-3 Х+1,0) °С  |    ±(5 10-3 Х+4,0) °С в диапазоне от -200 до-100°С ±(5 10-3 Х+5,0) °С  |    0,1 °С  |
|    Pt100: от -200 до +600 °C  | |||
|    100П (а=1,3910): от -200 до +600 °C  |    ±(1,5 • 10-3 Х+0,3) °С  |    ±(3 10-3 Х+1,5) °С  | |
|    100М (а=1,4280): от -200 до +200 °C  | |||
|    50М (а=1,4280): от -200 до +200°C  |    ±(4 10-3 Х+0,5) °С  |    ±(8 10-3 Х+2,5) °С  | |
|    46П: от -200 до +550°C  |    ±(3 10-3 Х+0,8) °С  |    ±(6 10-3 Х+4,0) °С  | |
|    10М (а=1,4280): от -200 до +200°C  |    ±(1,5 • 10-2 Х+3,0) °С  |    ±(3,010-2 Х+15) °С  |
Примечания к таблице 2:
Пределы допускаемой погрешности измерений при масштабировании сигнала (Ам) (количество знаков/цифр) определяются по формуле (1) и округляется до большего числа:
(1)
где: Ai - значение абсолютной погрешности при измерении величины в i-ой точке измерений;
DM - диапазон масштабирования;
D - диапазон измерений входной величины;
е.м.р. - единица младшего разряда цифровой индикации.
При измерении силы постоянного тока (с использованием шунтирующих резисторов) диапазон измерения (D) и дискретность цифровой индикации (d) определяются как частное от деления D и d напряжения на номинал резистора, соответствующих параметров измерения напряжения к номиналу резистора.
Пределы допускаемой погрешности при этом определяется по формуле (2):
D1 =±(^ + ^ • X'],
(2)
1 I R R У
где 1 - пределы абсолютной погрешности измерений постоянного тока;
Du - пределы абсолютной погрешности измерений напряжения постоянного тока;
Dr - пределы абсолютной погрешности сопротивления шунтирующего резистора; R - номинальное сопротивление шунтирующего резистора;
Х - измеренное значение.
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °С для регистраторов (только для времени интегрирования 16,7 мс и более):
При измерении напряжения постоянного тока, сигналов от термопар (без учета погрешности канала компенсации температуры холодного спая): ±(1 • 10-3 Х+510-4 D);
При измерении сигналов от термопреобразователей сопротивления:
Pt100, 100П: ±(2-10-3 Х+0,2) °С 46П, 50М: ±(4-10-3 X+0,4) °C 10М: ±(110-2 Х+1,0) °С
-3
Для остальных: ±(2-10 Х+2 е.м.р)
Таблица 3 - Технические характеристики регистраторов
|    Модификация регистратора  |    Количество входных измерительных каналов  |    Потребляемая мощность, ВА  |    Г абаритные размеры, мм  |    Масса, кг  |
|    1  |    2  |    3  |    4  |    5  |
|    Серия DX1000  | ||||
|    DX1002  |    2  |    45/60  |    144х144х218  |    2,9  |
|    DX1004  |    4  | |||
|    DX1006  |    6  | |||
|    DX1012  |    12  | |||
|    1  |    2  |    3  |    4  |    5  |
|    Серия DX2000  | ||||
|    DX2004  |    4  |    74/100  |    288х288х222  |    6  |
|    DX2008  |    8  |    6,3  | ||
|    DX2010  |    10  |    6  | ||
|    DX2020  |    20  |    6,3  | ||
|    DX2030  |    30  |    6,9  | ||
|    DX2040  |    40  |    7,3  | ||
|    DX2048  |    48  |    7,3  | ||
Примечания к таблице 3:
1) в графе «Потребляемая мощность» указано максимальное значение потребляемой мощности для значения напряжения питания (через дробь) соответственно 100 В и 240 В от источника переменного тока;
2) указана масса изделия без учета дополнительных опций.
Нормальные условия эксплуатации:
температура окружающей среды, °С 23±2
относительная влажность, % 55
напряжение питания, В от 90 до 132 или от 180 до 250
от источника переменного тока частотой 50/60 Гц ±1 %. время прогрева, мин, не менее 30
Рабочие условия эксплуатации:
температура окружающей среды, °С от 0 до 50;
относительная влажность воздуха при температуре от 5 до 40 °С, % от 20 до 80;
напряжённость внешнего магнитного поля, А/м, не более 400;
напряжение питания, В: от 90 до 132 или от 180 до 250
от источника переменного тока частотой 50/60 Гц ±2 %.
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность поставки (в зависимости от кода заказа) определяется таблицей 4.
Таблица 4 - Комплектность поставки
|    Наименование  |    Количество, шт.  |
|    Регистратор многофункциональный DAQSTATION (модель согласно заказу)  |    1  |
|    Запасные части и принадлежности в соответствии с заказом  | |
|    Руководство по эксплуатации  |    1  |
|    Монтажные кронштейны  |    2  |
|    Винты для клемм  |    5  |
|    Ключ для запирания дверцы  |    1  |
|    ПО DAQSTANDARD (на компакт-диске)  |    1  |
|    CF-карта памяти, 512 Мб  |    1  |
осуществляется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительновычислительных, управляющих, программно-технических комплексов. Методика поверки». Перечень основного оборудования для поверки:
универсальный калибратор Н4-7 (рег. № 22125-01), пределы основной погрешности воспроизведения напряжения постоянного тока: ±(0,002 % U+0,00015 % Un); магазин сопротивлений Р4831 кл.т. 0,02;
Примечание - Ь, Щ - пределы диапазона воспроизведения тока или напряжения калибратора.
Знак поверки в виде наклейки наносится на корпус регистратора в соответствии с рисунком 2.
указаны в документах: «Руководство по эксплуатации DAQSTATION DX1000/DX1000N» IM 04L41B01-01R; «Руководство по эксплуатации DAQSTATION DX2000» IM 04L42В01-01R.
Нормативные документы, устанавливающие требования к регистраторам многофункциональным DAQSTATION серий DX1000, DX2000
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
