| Номер в госреестре | 64077-16 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические номинальной вместимостью 100 м3 |
| Обозначение типа СИ | РВС-100 |
| Изготовитель | ООО "РН-Туапсенефтепродукт", г.Туапсе |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные вертикальные цилиндрические номинальной вместимостью 100 м3 РВС-100 предназначены для измерений объема при приеме, хранении и отпуске светлых нефтепродуктов
Резервуары представляют собой закрытые стальные сосуды в виде вертикально установленного цилиндра, с днищем и стационарной кровлей, без теплоизоляции.
Резервуары установлены на бетонном фундаменте, оборудованы кольцевой лестницей, кольцевыми и переходными площадками, люками-лазами для обслуживания во время эксплуатации. Кровля резервуаров коническая самонесущая из рулонов.
Резервуары оснащены трубопроводами приема и выдачи светлых нефтепродуктов, предохранительными клапанами, контрольно-измерительными приборами, средствами автоматики, и имеют наружные и внутренние антикоррозионные покрытия.
Общий вид резервуаров представлен на рисунке 1.

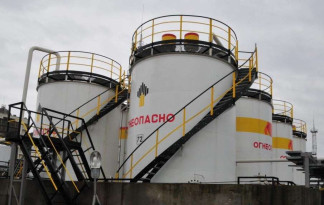

Рисунок 1 - Общий вид резервуаров
Таблица 1
| 1. Номинальная вместимость резервуара, м3 | 100 |
| 2. Пределы допускаемой относительной погрешности определения вместимости, % | ±0,1 |
| 3. Г абаритные размеры | |
| - внутренний диаметр, мм | 4730 |
| - высота цилиндрической части, мм | 5970 |
| 4. Масса, не более, кг | 60647 |
| 5. У словия эксплуатации | |
| - температура окружающего воздуха, °С | от -18 до +50 |
| 6. Срок эксплуатации, лет | 30 |
| 7. Класс (группа) опасности сосуда | IV класс |
наносится в виде наклейки на титульный лист паспорта
- резервуар - 8 экз.
- паспорт - 8 экз.
осуществляется по МИ 3144-2008 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки электронно-оптическим методом»
В перечень основных средств поверки входят:
- Рулетка измерительная с грузом Р20Н2Г 2-го класса точности, с верхним пределом измерений 20 м;
- Рулетка измерительная с грузом Р20Н2Г 2-го класса точности, с верхним пределом измерений 50 м;
- Тахеометр электронный SOKKIA NET1200 СКО измерений расстояний 1,0 мм, СКО измерений углов 1";
- Нивелир компенсаторный VEGA L24 погрешность ±2 мм;
- Массовый расходомер Promass 83F диапазон измерений от10 до 70 м3/ч, погрешность
±0,1%;
- Толщиномер А1207 диапазон измерений от 0,8 до 30 мм, погрешность ±0,1 мм
- Прибор комбинированный TESTO-410-1 диапазон измерений от минус 10 до плюс 50°С, погрешность ±0,5°С;
Знак поверки наносится на свидетельство о поверке и на титульный лист градуировочной таблицы резервуара, заверяется подписью поверителя
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим номинальной вместимостью 100 м3 РВС-100
ГОСТ 31385-2008 «Резервуары вертикальные стальные цилиндрические. Общие технические условия»
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости»
| Зарегистрировано поверок | 22 |
| Поверителей | 2 |
| Актуальность данных | 08.12.2024 |
