| Номер в госреестре | 64058-16 |
| Наименование СИ | Диоптриметры эталонные автоматизированные |
| Обозначение типа СИ | ДЭА-1 |
| Изготовитель | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Диоптриметры эталонные автоматизированные ДЭА-1 (далее - диоптриметры) предназначены для измерения следующих параметров линз и призм при поверке наборов пробных очковых линз и призм и скиаскопических линеек:
- вершинной рефракции сферических и цилиндрических (астигматических) линз;
- призматического действия призм;
- децентрации (призматическое действие линз, возникающее вследствие смещения оптического центра линзы относительно геометрического центра наружного диаметра ободков);
- отклонения положения главного сечения нулевого действия астигматических линз и положения основания очковых призм от номинального положения.
Принцип действия диоптриметров основан на принципах геометрической оптики и автоматическом цифровом анализе изображения сетки коллиматора при помощи встроенной ЭВМ. При помещении измеряемой линзы в держателе цифровая фотокамера автоматически наводится на резкое изображение сетки коллиматора. Затем по параметрам искажения изображения вычисляются необходимые характеристики линзы.
Диоптриметры представляют собой настольный прибор, в корпусе которого располагаются осветитель, коллиматор, цифровая фотокамера со встроенной ЭВМ, подставка для линз, столик для линз, держатель линз, маркировщик линз и жидкокристаллический цветной дисплей, показывающий измеренные данные.
Диоптриметры снабжены центрирующим устройством, которое обеспечивает автоматическое совпадение геометрического центра линзы, помещенной в чашу центрирующего устройства, и оптической оси диоптриметра.
Для предотвращения несанкционированного вмешательства в конструкцию изделия, диоптриметры пломбируются со стороны основания прибора.
На диоптриметрах имеются шильдики с указанием наименования прибора, изготовителя и заводского номера.

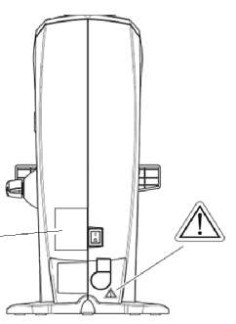

Общий вид, схема маркировки и места пломбирования диоптриметров представлены на рисунках 1 и 2.
• ФГУП ВНИИОФИ* г
ДЭА-1
диоптриметр
эталонный
автоматизированный
Зав. № 41
места
пломбирования
В диоптриметрах используется встроенное программное обеспечение, которое устанавливается заводом-изготовителем блока непосредственно в память программ управляющего микроконтроллера прибора.
Программное обеспечение предназначено для управления диоптриметром, контроллером внутренних исполнительных механизмов и измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения диоптриметров указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LM-500 |
| Номер версии (идентификационный номер) ПО | ver 1.0х* и выше |
| Цифровой идентификатор ПО | Данные являются собственностью производителя и являются защищенными для доступа дилера и пользователей |
| *где 1.0 - версия метрологически значимой части ПО; х - версия сборки ПО. | |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2
| Основной (измерительный) блок | |
| Диапазон показаний: | |
| - сферической рефракции, дптр | от -25 до +25 |
| - цилиндрической рефракции, дптр | от -10 до +10 |
| - призматического действия, пр дптр | от 0 до 15 |
| - по угловой шкале, ... ° | от 0 до180 |
| Диапазон измерений: | |
| - сферической рефракции, дптр | от -25 до +25 |
| - призматического действия, пр дптр | от 0 до 12 |
| Дискретность показаний: | |
| - вершинной рефракции, дптр | 0,01; 0,06; 0,12; 0,25 |
| - призматического действия, пр дптр | 0,01; 0,06; 0,12; 0,25 |
| - по угловой шкале, . ° | 1 |
| Пределы допускаемой абсолютной погрешности измерений вершинной рефракции, дптр | |
| в диапазоне от 0 до ±6,0 дптр | ±0,03 |
| в диапазоне свыше ±6,0 дптр | ±0,06 |
| Пределы допускаемой абсолютной погрешности измерений призматического действия, пр дптр | |
| в диапазоне от 0 до 5,0 пр дптр | ±0,06 |
| в диапазоне свыше 5,0 пр дптр | ±0,12 |
| Пределы допускаемой абсолютной погрешности измерений углов, ...° | ±1 |
| Пределы допускаемого отклонения параллельности столика для линз относительно линии 0°-180° угловой шкалы, ... ° | ±1 |
| Центрирующее устройство | |
| Пределы допускаемой абсолютной погрешности отклонения угловых меток от направления 0°; 45°; 90°, .° | ±0,5 |
| Диаметр измеряемых линз, мм, не более | 42 |
| Система маркировки линз | |
| Пределы допускаемой абсолютной погрешности нанесения маркером оптического центра, мм | ±0,4 |
| Пределы допускаемой абсолютной погрешности нанесения маркером оси, . ° | ±1 |
| Технические характеристики | |
| Электропитание от сети переменного тока: - напряжением, В (%) - частотой, Гц | (от 100 до 240) (±10) 50/60 |
| Потребляемая мощность, Вт, не более | 40 |
| Монитор | Полноцветный графический жидкокристаллический дисплей, 3,5 дюйма |
| Интерфейс | RS-232C: 1 порт USB: 1 порт |
| Г абаритные размеры, мм, не более | 185 x 366 x 180 |
| Масса, кг, не более | 3,5 |
| Условия эксплуатации: - диапазон рабочих температур, оС - относительная влажность воздуха при 25 оС, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84 до 106 |
Метрологические характеристики определены для зеленой линии «е» ртутного спектра.
наносится на корпус диоптриметра методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
указана в таблице 3.
| Наименование | Количество, шт |
| 1 Основной (измерительный) блок - диоптриметр | 1 |
| 2 Центрирующее устройство для поверки | 1 |
| 3 Сетевой кабель | 1 |
| 4 Соединительные кабели | 1 |
| 5 Чехол от пыли | 1 |
| 6 Комплект запасных частей и принадлежностей | 1 |
| 7 Руководство по эксплуатации | 1 |
| 8 Методика поверки МП 014.М44-16 | 1 |
| 9 Диск с драйверами установки USB порта (по требованию заказчика) | 1 |
осуществляется по документу МП 014.М44-16 «ГСИ. Диоптриметры эталонные автоматизированные ДЭА-1. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 9 марта 2016 г. Основные средства поверки:
ГЭТ 205-2013 - «Государственный первичный эталон единиц оптической силы очковой оптики».
Основные метрологические характеристики:
Диапазон измерений вершинной рефракции от минус 25,00 до плюс 25,00 дптр; Up= ± 0,001 - ± 0,03 дптр; Диапазон измерений призматического действия от 0,50 до 12,00 пр дптр; Up= ± 0,01 пр дптр.
Знак поверки наносится на свидетельство о поверке.
приведены в «Диоптриметр эталонный автоматизированный ДЭА-1. Руководство по эксплуатации» (раздел 2 «Использование по назначению»).
Нормативные документы, устанавливающие требования к диоптриметрам эталонным автоматизированным ДЭА-1
ГОСТ Р 50606-93 (ИСО 8598-93) «Оптика и оптические приборы. Диоптриметры».
МИ 3439-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений оптической силы очковой оптики».
| Зарегистрировано поверок | 154 |
| Поверителей | 1 |
| Актуальность данных | 23.10.2025 |
