| Номер в госреестре | 63971-16 |
| Наименование СИ | Системы лазерные координатно-измерительные |
| Обозначение типа СИ | iSpace |
| Изготовитель | "Nikon Metrology Europe NV", Бельгия |
| Год регистрации | 2016 |
| Срок свидетельства | 18.05.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы лазерные координатно-измерительные iSpace (далее системы iSpace) предназначены для измерений координат с целью определения геометрических размеров деталей сложной формы в инженерной геодезии, в автомобильной, судостроительной, ракетнокосмической и авиационной промышленностях, приборо- и станкостроении.

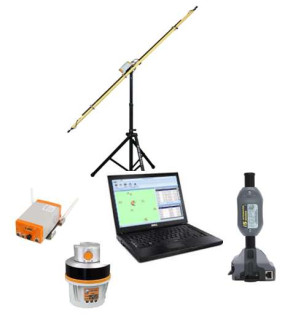

Системы iSpace (рис.1) состоят из лазерных трансмиттеров (рис.1), жезла измерительного (рис.3), жезла калибровочного (рис.4), блока преобразования сигналов (рис.5) и управляющего компьютера с программным обеспечением.
Принцип работы систем iSpace основан на методе триангуляции, при котором при известном положении трансмиттеров определяются координаты сенсоров измерительного жезла, по которым пересчитывают координаты наконечника щупа.
В зависимости от рабочего объема измерений поставляют от четырех до восьми трансмиттеров.
Жезлы калибровочные используют для определения положения трансмиттеров с помощью закрепленных на них сенсоров. Жезлы калибровочные поставляют двух типов, отличающихся количеством сенсоров: i6 LRP с четырьмя и ScaleBar с двумя сенсорами.
Жезлы измерительные оснащены несколькими сенсорами и измерительным щупом. В зависимости от количества сенсоров и конструкции жезлы измерительные поставляют трех типов: i6 Probe, i5is, Single Sensor.
В процессе работы оператор осуществляет касание щупа с измерительным объектом, нажимая кнопку «запись измерения», и управляющий компьютер производит расчет координат измеренной точки.
П§
Рисунок 2 - Общий вид лазерного трансмиттера
а
Рисунок 3 - Общий вид жезлов калибровочных: а) i6 LRP; б) ScaleBar
б в
Рисунок 4- Общий вид жезлов измерительных: a) i6 Probe, б) i5is, в) Single Sensor
Системы iSpace оснащены базовым программным обеспечением ПО Surveyer, специально адаптированным для задач, решаемых системой iSpace. ПО позволяет измерять, анализировать и получать отчет о трехмерных геометрических параметрах детали, включая криволинейные поверхности, и пр.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Таблица 1- Идентификационные данные ПО Surveyer
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Surveyer |
| Номер версии (идентификационный номер ПО) | v.2.4 и выше |
| Цифровой идентификатор ПО | Код доступа |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Основной защитой ПО является электронная лицензия, присылаемая в виде файла. Вторая защита косвенная, которая опирается на специализированную комплектацию системы, имеющую строгое соответствие с имеющимися компонентами (трансмиттерами и измерительными устройствами), которые в свою очередь являются уникальными по своим техническим характеристикам. Это позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения прибора соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики систем лазерных координатноизмерительных iSpace_
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности объемных (3D) измерений (2 а), мкм | ±570 |
| Диапазон расстояний от трансмиттера до измеряемой точки L, м | от 3 до 37 |
| Класс лазера по ГОСТ 31581-2012 | 1 класс |
| Длина волны лазера, не более, нм | 780 |
| Мощность, не более, мВт | 0,2 |
| Напряжение питания, В | 220±22 |
| Количество трансмиттеров | от 4 до 8 |
| Г абаритные размеры трансмиттеров, мм, не более - длина | 140 |
| - ширина | 140 |
| - высота | 194 |
| Масса трансмиттеров, кг, не более | 3 |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | от 40 до 70 |
наносится на титульный лист руководства по эксплуатации типографским способом, а так же методом наклейки на боковую поверхность блока преобразования сигналов.
Таблица 3 - Комплектность средств измерений
| Наименование | Кол-во |
| Трансмиттеры | 4-8 шт. |
| Жезл калибровочный | 1 шт. |
| Жезл измерительный | 1 шт. |
| Блок преобразования сигнала | 1 шт. |
| Кабели соединительные | 1 компл. |
| Компьютер с ПО | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 63971-16 «Системы лазерные координатноизмерительные iSpace. Методика поверки», утвержденным ФГУП «ВНИИМС» в декабре 2015 г.
Основное средство поверки: система лазерная координатно-измерительная MV300, (Рег.№55343-13).
Допускается применять не указанные в перечне средства измерений, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки в виде голографической наклейки наносится на боковую поверхность блока преобразования сигналов или на свидетельство о поверке.
приведены в эксплуатационном документе «Системы лазерные координатно-измерительные iSpace. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системам лазерным координатно-измерительным iSpace
Техническая документация фирмы-производителя.
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 08.12.2024 |
