| Номер в госреестре | 63970-16 |
| Наименование СИ | Измерители крутящего момента силы электронные |
| Обозначение типа СИ | NORGAU серии NTT |
| Изготовитель | Компания "William Tools Co., Ltd.", Тайвань |
| Год регистрации | 2016 |
| Срок свидетельства | 18.05.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измерители крутящего момента силы электронные NORGAU серии NTT (далее -измерители) предназначены для использования при проведении поверки и калибровки динамометрических ключей и отверток, воспроизводящих крутящий момент силы.
Принцип действия измерителей заключается в преобразовании деформации упругого тела первичного измерительного преобразователя с наклеенными на нем тензорезисторами в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста. Электрические сигналы разбаланса поступают в измерительный усилитель, где осуществляется их преобразование и обработка с выводом значений на устройство индикации.
Конструктивно измерители выполнены в корпусе прямоугольной формы, изготовленной из стали высокой прочности. В корпусе первичный измерительный преобразователь, измерительный усилитель. На верхней плоскости корпуса измерителя расположена панель управления с дисплеем и кнопками управления, а на торцевой плоскости - присоединительное гнездо.
Измерители выпускаются в трех модификациях, отличающихся диапазоном измерений крутящего момента силы и размером присоединительного гнезда.

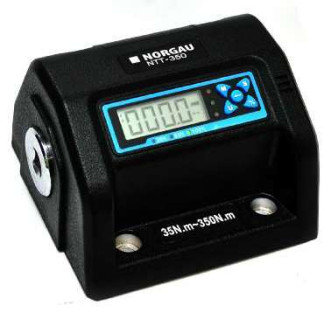

Внешний вид измерителя крутящего момента силы электронного NORGAU серии NTT представлен на рисунке 1.
Таблица 1 - Метрологические и технические характеристики измерителей
| Модификация | Диапазон измерений крутящего момента силы, Нм | Пределы допускаемой относительной погрешности измерений крутящего момента силы, % | Размер присоединительного гнезда, мм |
| NTT-35 | от 3,5 до 35 | ±1 | 9,55 |
| NTT-350 | от 35 до 350 | 12,7 | |
| NTT-1000 | от 100 до 1000 | 19,05 | |
| Г абаритные размеры, Д х Ш х В, мм, не более | 150 х 140 х 95 | ||
| Масса, кг, не более | 4,08 | ||
| Средний срок службы, лет, не более | 10 | ||
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | 20±5 60±20 | ||
наносится на корпус блока обработки измерителя методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
- Измеритель крутящего момента силы электронный NORGAU серии NTT........1 шт.
- Пластиковый чемодан.........................................................................1 шт.
- Винты крепления...............................................................................4 шт.
- USB кабель питания...........................................................................1 шт.
- Адаптер (уменьшающий квадрат)...........................................................1 шт.
- Руководство по эксплуатации................................................................1 экз.
осуществляется по ГОСТ Р 8.796-2012 «ГСИ. Измерители крутящего момента силы. Методика поверки».
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Перечень эталонов, применяемых при поверке:
- установки поверочные (эталоны 1-го разряда) по ГОСТ Р 8.752-2011, относительная погрешность ±0,1 %.
содержатся в руководстве по эксплуатации «Измерители крутящего момента силы электронные NORGAU серии NTT».
Нормативные и технические документы, устанавливающие требования к измерителям крутящего момента силы электронным NORGAU серии NTT
1 ГОСТ Р 8.752-2011 «ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы».
2 Техническая документация компании «William Tools Co., Ltd», Тайвань.
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 08.06.2025 |
