| Номер в госреестре | 63926-16 |
| Наименование СИ | Устройства бортовые |
| Обозначение типа СИ | БУ ЦСИ 1201 версия 2016 |
| Изготовитель | АО "Центрсвязьинформ", ОАО "Центрсвязьинформ", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 12.05.2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства бортовые БУ ЦСИ 1201 версия 2016 (далее - устройства) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения (широты, долготы и высоты относительно поверхности геоида) потребителя в системе координат ПЗ-90.11 при движении потребителя со скоростью (рабочий диапазон скоростей) до 40 м/с и синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU).
Принцип действия устройств основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС и GPS в частотном диапазоне L1, определении, хранении и передаче данных о координатах транспортного средства в центр обработки данных.
Конструктивно устройство представляет собой моноблочный корпус с индикаторами и клавишей управления, адаптером питания и сервисным интерфейсным USB-разъемом. Устройство оснащено платой навигационной для работы по спутниковым сигналам ГНСС ГЛОНАСС и GPS, модулем беспроводной связи GSM/GPRS, встроенными блоками антенными ГЛОНАСС/GPS и GSM/GPRS, батареей аккумуляторной, микросхемой памяти, модулем криптографической защиты, механическими датчиками движения (акселерометрами) и датчиком целостности корпуса.
Информационный обмен с ПЭВМ осуществляется только в режиме работы «Сервисный» через сервисный USB-разъем.

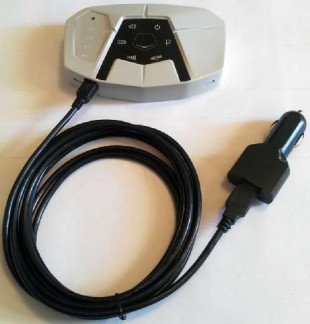

Внешний вид устройства приведен на рисунке 1. Места нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведены на рисунке 2.
Место нанесения знака утверждения типа
Рисунок 2 - Задняя панель устройства
Устройства работают под управлением специализированного программного обеспечения (ПО) «Программное обеспечение БУ ЦСИ 1201 версия 2016. ЦВКЕ.00105-01».
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | ЦВКЕ.00105-01 |
| Номер версии (идентификационный номер ПО) | 1.05 и выше |
Конструкция устройств исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения в плане при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м | ±15 |
| Границы абсолютной погрешности (при доверительной вероятности 0,95) определения высоты при работе по сигналам ГЛО-НАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м | ±20 |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU), с | ±1 |
| Наименование характеристики | Значение характеристики |
| Рабочий диапазон скоростей, м/с | от 0 до 40 |
| Напряжение питания постоянного тока, В | от 9 до 32 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 140x80x40 |
| Масса, кг, не более | 0,45 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность при 40 °С, %, не более | от минус 40 до плюс 55 93 |
наносится на титульный лист руководства по эксплуатации «Устройства бортовые БУ ЦСИ 1201 версия 2016. Руководство по эксплуатации. ЦВКЕ.464425.001 РЭ» типографским способом, на корпус устройства в виде наклейки.
Комплектность устройства приведена в таблице 3.
Таблица 3
| Наименование | Количество |
| Устройство бортовое БУ ЦСИ 1201 версия 2016 | 1 шт. |
| Кабель питания с адаптером питания | 1 компл. |
| Комплект монтажный | 1 шт. |
| Руководство по эксплуатации ЦВКЕ.464425.001 РЭ | 1 экз. |
| Паспорт ЦВКЕ.464425.001 ПС | 1 экз. |
| Методика поверки 842-16-05МП | 1 экз. |
осуществляется в соответствии с документом 842-16-05 МП « Инструкция. Устройства бортовые БУ ЦСИ 1201 версия 2016. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 31 марта 2016 г.
Основные средства поверки:
- имитатор сигналов СН-3803М (рег. № 54309-13);
- источник первичного точного времени УКУС-ПИ 02ДМ (рег. № 60738-15).
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к устройствам бортовым БУ ЦСИ 1201 версия 2016
ГОСТ Р 8.750-2011 ГСИ. Государственная поверочная схема для координатновременных средств измерений.
Устройства бортовые БУ ЦСИ 1201 версия 2016. Технические условия. ЦВКЕ.464425.001 ТУ.
| Зарегистрировано поверок | 939886 |
| Поверителей | 3 |
| Актуальность данных | 04.12.2024 |
