| Номер в госреестре | 63754-16 |
| Наименование СИ | Образец контрольный с искусственным дефектом |
| Обозначение типа СИ | 11010WR60A |
| Изготовитель | "Hoden Seimitsu Kako Kenkyusho Co., Ltd.", Япония |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Образец контрольный с искусственным дефектом «11010WR60A» (далее - образец) предназначен для воспроизведения геометрических параметров наружного дефекта (длины, глубины и ширины) и используется для настройки условной чувствительности и проверки оборудования вихретоковой дефектоскопии блоков цилиндров.
Принцип действия образца основан на воспроизведении заданных геометрических размеров искусственного дефекта (далее - ИД).
Образец изготовлен из алюминиевого сплава и представляет собой блок цилиндров. На одном из цилиндров нанесен ИД в виде трещины.

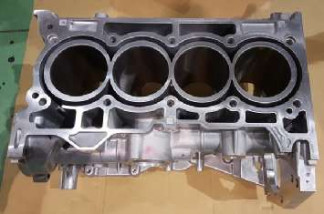

Внешний вид образца и ИД представлены на рисунке 1.
Рисунок 1 -Внешний вид образца и ИД
Основные метрологические и технические характеристики приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики образца
| Наименование параметра | Значение |
| Номинальное значение длины ИД, мм | 3 |
| Пределы допускаемой абсолютной погрешности воспроизведения длины ИД, мм | ±0,1 |
| Номинальное значение ширины ИД, мм | 0,2 |
| Пределы допускаемой абсолютной погрешности воспроизведения ширины ИД, мм | ±0,2 |
| Номинальное значение глубины ИД, мм | 1 |
| Пределы допускаемой абсолютной погрешности воспроизведения глубины ИД, мм | ±0,1 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от 15 до 40 °С |
| Наименование параметра | Значение |
| - относительная влажность окружающего воздуха (при температуре плюс 25 °С, без концентрации влаги), %, не более | от 20 до 80 % |
| Габаритные размеры, мм, не более (ДхШхВ) | 296x198x338 |
| Масса, кг, не более | 17,75 |
| Срок службы, лет, не менее | 15 |
наносится на титульный лист паспорта типографским способом и на торец образца краской.
Комплектность приведена в таблице 2.
Таблица 2
| Наименование и условное обозначение | Количество |
| Образец контрольный с искусственным дефектом «11010WR60A» (зав. № 151124722710А) | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 63754-16 «Образец контрольный с искусственным дефектом «11010WR60A». Методика поверки», утвержденным ФБУ «Марийский ЦСМ» в марте 2016 г.
В связи с невозможностью нанесения знака поверки непосредственно на образец, знак поверки наносится в свидетельство о поверке в виде наклейки.
Основные средства поверки:
- Микроскоп инструментальный ИМЦЛ 150Х50,Б. Предел допускаемой основной погрешности ±3 мкм при отсчете от нулевого положения в диапазоне измерений (0-25) мм (Госреестр № 10742-03);
- Индикатор часового типа с ценой деления 0,01 мм. Модификация ИЧ 10, диапазон измерений от 0 до 10 мм, класс точности 1. (Госреестр № 40149-08).
Методы измерений приведены в паспорте «Образец контрольный с искусственным дефектом «11010WR60A».
Нормативные и технические документы, устанавливающие требования к образцу контрольному с искусственным дефектом «11010WR60A»
Техническая документация фирмы-изготовителя.
