| Номер в госреестре | 63711-16 |
| Наименование СИ | Системы измерений передачи данных |
| Обозначение типа СИ | 7750 SR |
| Изготовитель | "Alcatel-Lucent International", Франция |
| Год регистрации | 2016 |
| Срок свидетельства | 12.04.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерений передачи данных 7750 SR, далее СИПД, предназначены для измерений количества (объема) информации при передаче данных, с целью получения исходных данных для расчета их стоимости.
СИПД является виртуальной (функциональной) системой комплекса оборудования с измерительными функциями сервисных маршрутизаторов серии 7750 SR, моделей: 7750 SR-7, 7750 SR-12, 7750 SR-12e, 7750 SR-a4, 7750 SR-a8, 7750 SR-1/2/3e, версий ПО 11-16, производства Alcatel-Lucent International, Франция.
Оборудование осуществляет коммутацию пакетных данных, включая маршрутизацию и управление пользовательскими сессиями, а также функции тарификации.
СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

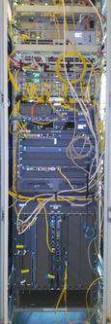

Конструктивно оборудование выполнено по модульному принципу: плата-кассета-кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкционированного доступа. Доступ к кассетным модулям возможен только после вскрытия защитной двери статива (рис. 1).
На рис. 2 изображено место блокировки кассетного модуля, исключающего возможность бесконтрольной выемки кассет. Доступ к процессору исключен конструкцией и с помощью однократно наклеиваемой этикетки с фирменным знаком.
Общий вид оборудования и схема блокировки от несанкционированного доступа, представлены на рисунках 1 и 2.
Программное обеспечение (ПО), версии 11 - 16 встроенное, управляет функционированием оборудования.
Идентификационные данные ПО оборудования приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TiM0S-B-11.0.R1 - TiM0S-B-16.0.R25 |
| Номер версии (идентификационный номер) ПО | 11 - 16 |
| Цифровой идентификатор ПО | - |
Уровень защиты ПО и измерительной информации - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
приведены в таблице 2.
Таблица 2
| Характеристика | Значение |
| Пределы допускаемой абсолютной погрешности измерения количества (объема) информации в диапазоне от 10 байт до 100 Мбайт, байт | ± 1 |
| Пределы допускаемой абсолютной погрешности измерения длительности сеанса передачи данных в диапазоне от 1 до 3600 с, с | ± 1 |
| Вероятность неправильного представления исходных данных для тарификации, не более | 0,0001 |
наносится на эксплуатационную документацию оборудования, в состав которого входит СИПД, типографским способом.
- методика поверки на СИПД;
- СИПД, в составе комплекса оборудования;
- руководство по эксплуатации 5295-001-08844944-2016 РЭ Систем измерений передачи данных 7750 SR.
осуществляется по документу 5295-001-08844944-2016МП «Системы измерений передачи данных 7750 SR Методика поверки»», утвержденному ФГУП ЦНИИС 15 февраля 2016 г.
Основное средство поверки: формирователь IP-соединений Амулет-2 (регистрационный номер в госреестре 43833-10)
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о
Руководство по эксплуатации 5295-001-08844944-2016РЭ Систем измерений передачи данных 7750 SR, версий ПО 11-16.
Нормативные и технические документы, устанавливающие требования к системам измерений передачи данных 7750 SR
Техническая документация Alcatel-Lucent International, Франция.
| Зарегистрировано поверок | 97 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
