| Номер в госреестре | 63705-16 |
| Наименование СИ | Приемники сигналов низкоорбитальных навигационных и специализированных космических аппаратов |
| Обозначение типа СИ | СПБР |
| Изготовитель | ФГБУ "Институт прикладной геофизики им.акад.Е.К.Федорова" (ИПГ), г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 12.04.2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приемники сигналов низкоорбитальных навигационных и специализированных космических аппаратов СПБР (далее - приемники) предназначены для приема узкополосных когерентных сигналов на частотах 150,012 и 400,032 МГц и измерения разности фаз принимаемых сигналов.
Принцип действия приемника основан на приеме когерентного излучения, передаваемого с низкоорбитального искусственного спутника Земли, и измерении фазовых задержек волнового фронта излучения после прохождения через ионосферу Земли.

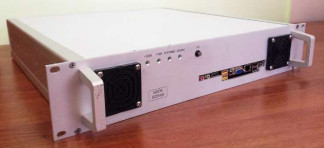

Конструктивно приемник выполнен в виде моноблока настольного исполнения. Внешний вид приемника с указанием мест нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.
А - место для размещения знака утверждения типа Б - место для размещения знака поверки
Рисунок 2 - Внешний вид приемника. Вид сзади
Приемник работает под управлением специальной клиент-программы ЯБКР.000.140 «allddc.exe», предназначенной для измерения фазовых задержек, вывода результатов технического анализа сигналов на экран монитора ПЭВМ. Идентификационные данные метрологически значимой части программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | process 500 |
| Номер версии (идентификационный номер) ПО | 5.00 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 8f5e94793a2d2f6e7362ae892b9fd0fe |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.007-2014.
Таблица 2
| Метрологические и технические характе | ристики |
| Центральная частота приема, МГц: измерительный канал опорный канал | 150,012 400,032 |
| Пределы отклонения частоты от центральной частоты приема, кГц | ±8 |
| Диапазон измерения разности фаз,... ° | от 0 до 360 |
| Предел допускаемой абсолютной погрешности измерений разности фаз на частотах 150,012 МГц и 400,032 МГц,. ° | 2,5 |
| Количество СВЧ входов | 1 |
| Тип соединителя СВЧ входа | тип III (N) (ГОСТ 13317-89) |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 480x490x97 |
| Метрологические и технические характе | ристики |
| Масса, кг, не более | 8 |
| Напряжение питания от сети переменного тока, В | 220±22 |
| Потребляемая мощность, В-А, не более | 110 |
| Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха при температуре 25 °С, %, не более атмосферное давление, кПа | 23±5 80 от 96 до 104 |
наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и маркируется на передней панели в виде голографической наклейки.
В комплект поставки входят: приемник, руководство по эксплуатации, методика поверки, диск с ПО и паспорт.
осуществляется в соответствии с документом 651-15-22 МП «Приемники сигналов низкоорбитальных навигационных и специализированных космических аппаратов СПБР. Методика поверки.», утвержденным первым заместителем генерального Директора -заместителем по научной работе ФГУП «ВНИИФТРИ» в августе 2015 г.
Основные средства поверки:
- генератор сигналов MG3710A (рег. № 55303-13).
- комплект для измерения соединителей коаксиальных КИСК-7 (рег. № 9864-85): проверка размеров: 5,28+0,16 мм, 5,26-0,16 мм, 9+0,15 мм, пределы допускаемой абсолютной погрешности измерений ±0,02 мм.
Приемники сигналов низкоорбитальных навигационных и специализированных космических аппаратов СПБР. Руководство по эксплуатации. КНЛВ.464345.021РЭ
Нормативные и технические документы, устанавливающие требования к приемникам сигналов низкоорбитальных навигационных и специализированных космических аппаратов СПБР
1 ГОСТ Р 8.875-2013 «ГСИ. Государственная поверочная схема для средств измерений угла фазового сдвига между двумя электрическими сигналами в диапазоне частот от 0,1 МГ ц до 65 ГГц».
2 ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».
3 Приемники сигналов низкоорбитальных навигационных и специализированных космических аппаратов СПБР. Руководство по эксплуатации. КНЛВ.464345.021РЭ.
