| Номер в госреестре | 63696-16 |
| Наименование СИ | Системы измерительно-вычислительные для мониторинга сейсмического воздействия |
| Обозначение типа СИ | Сейсмостанция GeoStation |
| Изготовитель | ООО ИПЦ "ПромИнжиниринг", г.Томск |
| Год регистрации | 2016 |
| Срок свидетельства | 12.04.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительно-вычислительные для мониторинга сейсмического воздействия «Сейсмостанция GeoStation» (далее - системы) представляют собой электронное устройство совместно с датчиками вибрации, обеспечивающее измерение параметров виброускорения сейсмического воздействия.
Принцип работы систем основан на осуществлении непрерывного приема, усилении и преобразовании аналоговой информации, поступающей от сейсмоприемников пьезоэлектрических (датчиков), расчете не измеряемых прямым путем параметров, сравнении измеренных и вычисленных параметров с программируемыми пользователем пороговыми значениями (уставками) и выдачу управляющих сигналов.
Системы представляют собой электронные устройства, состоящие из:
- сейсмоприемников пьезоэлектрических А1638, А1738;
- шкаф с встроенными блоками обработки сигналов и преобразователей NI 9219, NI 9230, NI 9234, NI 9239.
Системы выпускаются с числом входных каналов от 8 до 16.

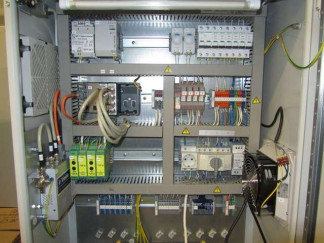

Внешний вид шкафа приведен на рисунках 1 и 2. Внешний вид сейсмоприемников пьезоэлектрических А1638, А1738 приведен на рисунке 3.
Системы имеют встроенное программное обеспечение (ПО), предназначенное для обработки измерительной информации, индикации результатов измерений при подключении к персональному компьютеру, серверу или ноутбуку, формирования параметров выходных сигналов, настройки и проведения диагностики.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | NI-DAQmx |
| Номер версии (идентификационный номер ПО) | 8.8 и выше |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой систем и процессом измерений.
Метрологически значимая часть ПО является неизменной. Средства для внесения изменений в ПО систем пользователю не предоставляются.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «низкий».
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерения виброускорения, м/c | ±9,82 |
| Диапазон рабочих частот, Гц | от 0,1 до 400 |
| Пределы допускаемой основной относительной погрешности измерения виброускорения на частоте 20Гц, % | ±4 |
| Неравномерность АЧХ измерения виброускорения относительно базовой частоты 20 Гц, дБ, не более: - в диапазоне частот от 0,1 до 0,4 Гц включ. - в диапазоне частот св. 0,4 до 300 Гц включ. - в диапазоне частот св. 300 до 400 Гц | -3 ±1 -3 |
| Пределы допускаемой дополнительной погрешности измерения виброускорения , вызванной изменением температуры окружающего воздуха, %/оС | ±0,1 |
| Нормальная область значений температуры, °С | 25±5 |
| Рабочие условия эксплуатации: - диапазон рабочих температур для сейсмоприемников пьезоэлектрических А1638, А1738, °С - диапазон рабочих температур для шкафа с встроенными блоками обработки сигналов и преобразователей NI 9219, NI 9230, NI 9234 NI | от минус 40 до 50 от 0 до 50 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - сейсмоприемников пьезоэлектрических А1638, А1738 - шкафа | 85х85х77 1200х800х400 |
| Масса, кг, не более: - сейсмоприемников пьезоэлектрических А1638, А1738 - шкафа | 0,6 50 |
наносится на корпус системы методом наклейки и на руководство по эксплуатации типографским способом.
Система измерительно-вычислительная для мониторинга сейсмического воздействия «Сейсмостанция GeoStation» Руководство по эксплуатации Методика поверки
1 шт. 1 экз. 1 экз.
осуществляется по документу 4389-004-85254995-2015МП «Системы измерительновычислительные для мониторинга сейсмического воздействия «Сейсмостанция GeoStation». Методика поверки», утвержденному ФГУП «ВНИИМС» 22 января 2016 г.
Основные средства поверки: рабочий эталон второго разряда по ГОСТ Р 8.800-2012. Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке. Знак поверки (наклейка) наносится на лицевую сторону системы.
приведены в документе «Системы измерительно-вычислительные для мониторинга сейсмического воздействия «Сейсмостанция GeoStation». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системам измерительно-вычислительным для мониторинга сейсмического воздействия «Сейсмостанция GeoStation»
Техническая документация ООО ИПЦ «ПромИнжиниринг», Россия.
