| Номер в госреестре | 63657-16 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | RTD43 |
| Изготовитель | "Conax Buffalo Technologies", США |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Термопреобразователи сопротивления платиновые RTD43 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры в составе установки разделения воздуха PL4HN в г. Тольятти.
Принцип измерения температуры при помощи ТС основан на зависимости сопротивления чувствительного элемента (ЧЭ) ТС от температуры измеряемой среды.
Термопреобразователи состоят из измерительной вставки с ЧЭ, помещенным в защитный чехол из нержавеющей стали с подвижным штуцером, к которому присоединен кабель с удлинительными проводами в металлической оплетке. ЧЭ имеет номинальную статическую характеристику преобразования (НСХ) по ГОСТ 6651-2009 (МЭК 60751) -«Pt100».
Монтаж ТС осуществляется при помощи штуцера.

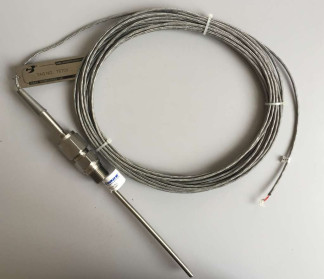

Фото общего вида ТС представлено на рисунке 1.
Таблица 1
| Наименование характеристики | Значение |
| Диапазон измерений, °С | от минус 196 до плюс 300 |
| У словное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60751 | Pt100 |
| Температурный коэффициент ТС a , °С-1 | 0,00385 |
| Номинальное значение сопротивления ТС при 0 °С (R0), Ом | 100 |
| Класс допуска по ГОСТ 6651-2009/МЭК 60751 | В |
| Допуск по ГОСТ 6651-2009/МЭК 60751, °С (t - значение измеряемой температуры) | ±(0,3 + 0,005|t|) |
| Длина измерительной вставки, мм: Зав. №№ TE105, TE210, TE211, TE340 Зав. №№ TE305A, TE305B, TE221, TE222, TE300, TE301A, TE301B, TE301C, TE315, TE320, TE341, TE700, TE740-1, TE770 | 152,4; 228,6 |
| Диаметр измерительной вставки ТС, мм | 6,35 |
| Длина удлинительных проводов, мм: Зав. №№ TE105, TE210, TE211, TE221, TE222, TE315 Зав. №№ TE301A, TE320, TE340, TE305B Зав. №№ TE300, TE305A, TE341, TE740-1 Зав. №№ TE700, TE770 Зав. №№ TE301B, TE301C | 6096; 12192; 18288; 24384; 30480 |
| Схема соединения внутренних проводников ТС с ЧЭ: Зав. №№ TE105, TE300, TE301A, TE301B, TE301C , TE305A, TE305B, TE315, TE320, TE340, TE341, TE700, TE740-1, TE770 Зав. №№ TE210, TE211, TE221, TE222 | 3-х проводная; 4-х проводная |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от минус 40 до плюс 180 98 |
наносится на титульный лист паспорта типографским способом.
Термопреобразователь сопротивления платиновый RTD43 18 шт.
Паспорт (на русском языке) 18 экз.
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009 (Госреестр № 19916-10);
- термостат переливной прецизионный ТПП-1 моделей ТПП-1.1, ТПП-1.2 (Госреестр № 33744-07);
- измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.10(М) (Госреестр № 19736-11);
- измеритель сопротивления изоляции АРРА607 (Госреестр № 56407-14).
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в соответствующем разделе паспорта на термопреобразователь сопротивления платиновый RTD43.
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым RTD43
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008-07) Промышленные чувствительные элементы термопреобразователей сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
