| Номер в госреестре | 63608-16 |
| Наименование СИ | Датчики угла наклона |
| Обозначение типа СИ | BDI-T |
| Изготовитель | "Bridge Diagnostics Inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 30.03.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики угла наклона BDI-T (далее - датчики) предназначены для непрерывных измерений угла наклона поверхностей объектов строительных и иных технических конструкций относительно горизонтали.
Принцип действия датчиков BDI-T-410 модификации T410-X005, T410-X030, T410-X100, T410-X600 и датчиков BDI-T-500 модификации T500-005, T500-030, T500-100, T500-600 основан на измерениях одноосевой инклинометрической системой горизонтальных отклонений поверхности контролируемого объекта. Датчики BDI-T-420 модификации T420-X005-Y005, T420-X030-Y030, T420-X100-Y100, T420-X600-Y600 имеют двухосевую инклинометрическую систему. Измерение отклонения поверхности от горизонтали этими датчиками происходит по двум координатам - x и у.
Инклинометрическая система содержит измерительную камеру, частично заполненную неэлектропроводной жидкостью, в которой размещены пластины с электродами, соединенными с электронной схемой предварительной обработки выходных сигналов.
Конструктивно датчики выполнены в металлическом водонепроницаемом защитном кожухе. Для удобства монтажа и проведения начальной установки датчики могут размещаться в наружном монтажном металлическом корпусе. В монтажном корпусе для осуществления корректировки нулевого положения датчика имеется регулировочный винт.
Предотвращение несанкционированного доступа к узлам датчиков достигается герметичной заливкой датчиков специальным компаундом.
Датчики BDI-T-410 и BDI-T-420 отличаются от датчиков BDI-T-500 конструкцией, габаритными размерами и массой.

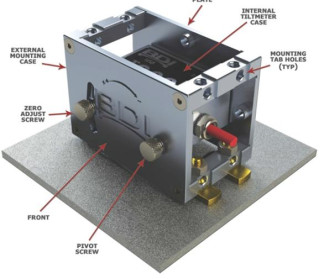

Общий вид датчиков угла наклона BDI-T представлен на рис. 1. и рис. 2
Таблица 1 - Характеристики датчиков BDI-T-410
| Техническая характеристика / Модификация | T410- X005 | T410- X030 | T410- X100 | T410- X600 |
| Диапазон измерений угла наклона, ...° | ±0,5 | ±3,0 | ±10,0 | ±60,0 |
| Пределы допускаемой приведенной к диапазону погрешности измерений угла наклона при измерениях в ±50 % области диапазона измерений, % | ±2,0 | ±2,0 | ±2,0 | ±0,8 |
| Пределы допускаемой приведенной к диапазону погрешности измерений угла наклона при измерениях в полном диапазоне измерений, % | ±8 | ±8 | ±5 | ±3 |
| Напряжение выходного сигнала: - мВ/." - мВ/...° | 1 | 0,4 | 420 | 160 |
| Электропитание от источника постоянного тока, В | от +5 до +15 | |||
| Максимальная потребляемая мощность, мВт | 75 | |||
| Диапазон рабочих температур, °С | от плюс 5 до плюс 45 | |||
| Г абаритные размеры (ДхШхВ), мм, не более | 147x92x51 | |||
| Масса, г, не более | 500 | |||
Лист № 3 Всего листов 4
Таблица 2 - Характеристики датчиков BDI-T-420_
| Техническая характеристика / Модификация | T420- X005- Y005 | T420- X030- Y030 | T420- X100- Y100 | T420- X600- Y600 |
| Диапазон измерений угла наклона по координатам x-y, ...° | ±0,5 | ±3,0 | ±10,0 | ±60,0 |
| Пределы допускаемой приведенной к диапазону погрешности измерений угла наклона при измерениях в ±50 % области диапазона измерений по координатам x-y, % | ±2,0 | ±2,0 | ±2,0 | ±0,8 |
| Пределы допускаемой приведенной к диапазону погрешности измерений угла наклона при измерениях в полном диапазоне измерений по координатам x-y, % | ±8 | ±8 | ±5 | ±3 |
| Напряжение выходного сигнала по координатам x-y: - мВ/." - мВ/...° | 1 | 0,4 | 420 | 160 |
| Электропитание от источника постоянного тока, В | от +5 до +15 | |||
| Максимальная потребляемая мощность, мВт | 75 | |||
| Диапазон рабочих температур, °С | от плюс 5 до плюс 45 | |||
| Г абаритные размеры (ДхШхВ), мм, не более | 147x92x51 | |||
| Масса, г, не более | 500 | |||
Таблица 3 - Характеристики датчиков BDI-T-500
| Техническая характеристика / Модификация | T500- 005 | T500- 030 | T500-100 | T500-600 |
| Диапазон измерений угла наклона, .° | ±0,5 | ±3,0 | ±10,0 | ±60,0 |
| Пределы допускаемой приведенной к диапазону погрешности измерений угла наклона при измерениях в ±50 % области диапазона измерений, % | ±2,0 | ±2,0 | ±2,0 | ±0,8 |
| Пределы допускаемой приведенной к диапазону погрешности измерений угла наклона при измерениях в полном диапазоне измерений, % | ±8 | ±8 | ±5 | ±3 |
| Напряжение выходного сигнала: - мВ/." - мВ/...° | 1 | 0,4 | 420 | 160 |
| Электропитание от источника постоянного тока, В | от +5 до +15 | |||
| Максимальная потребляемая мощность, мВт | 75 | |||
| Диапазон рабочих температур, °С | от плюс 5 до плюс 45 | |||
| Г абаритные размеры (ДхШхВ), мм, не более | 108x66x76 | |||
| Масса, г, не более | 544 | |||
наносится на корпус датчиков фотохимическим способом и на титульный лист руководства по эксплуатации методом печати.
Наружный
монтажный
корпус
Таблица 4
| Наименование | Количество |
| Датчик угла наклона (в комплекте с монтажным корпусом в соответствии с модификацией) | 1 шт. |
| Упаковка | 1 шт. |
| Методика поверки МП АПМ 42-15 | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
осуществляется по документу МП АПМ 42-15 «Датчики угла наклона BDI-T. Методика поверки», утверждённому ООО «Автопрогресс-М» 22 сентября 2015 г.
Перечень основных средств поверки (эталонов):
- линейка синусная тип ЛС (200 х 120) мм, КТ 1 по ГОСТ 4046-80;
- меры длины концевые плоскопараллельные набор № 2, КТ 3 по ГОСТ 9038-90;
- головка делительная универсальная по ГОСТ 8615-89, (0 - 360)°, ПГ ±60".
Знак поверки наносится на свидетельство о поверке.
Нормативные и технические документы, устанавливающие требования к датчикам угла наклона BDI-T
Техническая документация «Bridge Diagnostics Inc», США.
