Резервуары стальные вертикальные цилиндрические РВСПК-4800, 63594-16

Назначение

Резервуары стальные вертикальные цилиндрические РВСПК-4800 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Тип резервуара - стальной вертикальный цилиндрический с двудечной плавающей крышей, номинальной вместимостью 4800 м .

Резервуар представляет собой стальную конструкцию, состоящую цилиндрической стенки, конического днища и двудечной плавающей крыши.

Цилиндрическая стенка резервуара включает в себя восемь цельносварных поясов полистовой сборки. Листы изготовлены из стали марки 09Г2С-12.

Кольцевая окрайка днища выполнена из сваренных между собой стальных сегментов, изготовленных из стали марки 09Г2С-12, толщиной 12 мм.

Днище резервуара - цельносварное полистовой сборки из стали марки Ст3сп5св, толщиной 5 мм.

Плавающая крыша состоит из радиальных коробов, соединяемых на монтаже листами верхней и нижней деки.

Основание резервуара - песчаная подушка, кольцевой фундамент на свайном поле.

Резервуар оснащен приемо-раздаточным устройством, системой размыва донных отложений, предохранительными и дыхательными клапанами.

Для удаления талых и дождевых вод на плавающей крыше смонтирована система водоспуска шарнирного типа.

Монтаж резервуара выполнен в соответствии с действующими СНиП, стандартами, а также РМГ 116-2011 «ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации».

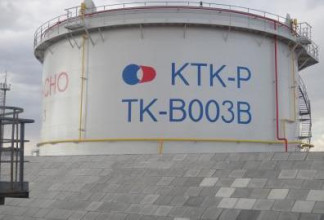

Резервуары 24-ТК-В002, 24-ТК-В003А, 24-ТК-В003В расположены: Республика Калмыкия, Черноземельский район, в 14 км от пос. Комсомольский, НПС «Комсомольская» ЗАО «КТК-Р».

О/'ч

-    температура окружающего воздуха, С

-    атмосферное давление, кПа

Условия эксплуатации:

минус 50 до плюс 50; от 84 до 106,7.

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность

Таблица 1

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм по ГОСТ 427-75;

-    рулетка измерительная с грузом 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м по ГОСТ 7502-98;

-    рулетка измерительная 2-го класса точности Р20У2К, с верхним пределом измерений 20 м по ГОСТ 7502-98;

-    нивелир АТ-20Б с диапазоном измерений: превышений от 0 до 2,7, погрешность ± 1,0 мм на 1 км двойного хода, нивелирная рейка;

-    толщиномер ультразвуковой А1207 с диапазоном измерений от 0,6 до 30 мм и пределами допускаемой погрешности ±0,1 мм.

Оттиск клейма о поверке наносится в градуировочной таблице в месте подписи поверителя.

Сведения о методах измерений

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам измерений.

Нормативные и технические документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВСПК-4800

1    ГОСТ 31385-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»

2    РМГ 116-2011 «ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации;

3    РД 153-39.4-078-01«Правила технической эксплуатации резервуаров магистральных нефтепроводов и нефтебаз»;

4    ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»;

5    ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
