Устройства калибровочные FCC-BCICF-4, 63583-16

Назначение

Устройства калибровочные FCC-BCICF-4 (далее устройства) предназначены для измерения переменного напряжения, наведенного с помощью инжекционных клещей в линию передачи, при работе совместно с вольтметрами, анализаторами спектра.

Описание

Устройство представляет собой электрически короткую линию передачи, к одному концу которой подключается нагрузка 50 Ом, а к другому концу вольтметр с входным сопротивлением 50 Ом. Инжекционные клещи размещают внутри устройства вокруг центрального проводника линии передачи. Конструкция устройства подобрана таким образом, чтобы обеспечить минимальный коэффициент стоячей волны по напряжению (КСВН) в линии с установленными инжекционными клещами.

С помощью инжекционных клещей, размещаемых в устройстве, в центральном проводнике линии передачи наводится переменный ток. Измерение напряжения на выходе линии позволяет вычислить ток в центральном проводнике. Связь между измеряемым напряжением на выходе устройства и инжектированным током определяется по закону Ома.

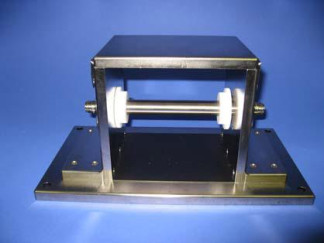

Общий вид устройства, с указанием мест нанесения знака утверждения типа и знака поверки, приведен на рисунке 1.

Корпус устройства опломбирован пломбой для предотвращения возможности несанкционированного вмешательства в работу устройства, которое может привести к искажению результатов измерений. Место пломбирования обозначено стрелкой на рисунке 1.

Технические характеристики

Диапазон частот

от 10 кГц до 230 МГц.

3,5.

2,3.

0.

КСВН без установленных инжекционных клещей, не более КСВН при установленных инжекционных клещах, не более Коэффициент преобразования при измерении напряжения (Дн), дБ Пределы допускаемой относительной погрешности воспроизведения коэффициента преобразования при измерении напряжения, дБ Масса, кг, не более

±1,5.

4,7.

320 х 180 х 170.

от 15 до 30; до 80; от 84 до 106,7.

Г абаритные размеры (длина х ширина х высота), мм, не более Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при температуре 25 °С, %

-    атмосферное давление, кПа

Знак утверждения типа

наносится на шильдик, расположенный на корпусе устройства (по технологии предприятия-изготовителя) и на титульные листы руководства по эксплуатации типографским способом.

Комплектность

Комплектность устройства приведена в таблице 1.

Таблица 1

Поверка

осуществляется в соответствии с документом FCC-BCICF-4 МП «Устройства калибровочные FCC-BCICF-4. Методика поверки», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в октябре 2015 г. Знак поверки наносится на устройство в виде наклейки и на свидетельство о поверке в виде наклейки, или поверительного клейма.

Основные средства поверки:

-    измеритель комплексных коэффициентов передачи «Обзор - 103» (рег. № 29612-09),

-    генератор сигналов произвольной формы 33210А (рег. № 32993-09);

-    шумомер-виброметр, анализатор спектра ЭКОФИЗИКА-110А (рег. № 48906-12).

Сведения о методах измерений

«Устройство калибровочное FCC-BCICF-4. Руководство по эксплуатации» FCC- BCICF-4 РЭ.

Нормативные и технические документы, устанавливающие требования к устройствам калибровочным FCC-BCICF-4

Техническая документация фирмы-изготовителя.
