| Номер в госреестре | 63470-16 |
| Наименование СИ | Преобразователи перемещения токовихревые |
| Обозначение типа СИ | 21000 |
| Изготовитель | "Bently Nevada, Inc.", США |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи перемещения токовихревые 21000 (далее - преобразователи) предназначены для преобразования осевого перемещения и виброперемещения в пропорциональный электрический сигнал, используемый в составе установки разделения воздуха PL4HN в г. Тольятти.
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения или тока (в зависимости от комплектации).
Конструктивно датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.

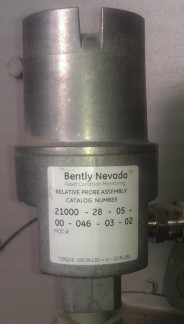

Внешний вид преобразователей показан на рисунке 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон измерения осевого перемещения, мм | от 0,25 до 2,3 |
| Диапазон измерения радиального виброперемещения, мкм | от 2-10-2 до 1000 |
| Диапазон рабочих частот, Гц | от 0 до 10000 |
| Номинальное значение коэффициента преобразования, В/мм | 7,87 |
| Пределы отклонения коэффициента преобразования от номинального значения, % | ±6,5 |
| Неравномерность частотной характеристики, % | ±2,5 |
| Нелинейность амплитудной характеристики, % | ±1,5 |
| Пределы допускаемой основной относительной погрешности преобразования,% | ±3 |
| Пределы допускаемой дополнительной относительной погрешности преобразования при изменении температуры окружающей среды на 10 °С, % | ±0,2 |
| Напряжение питания, В | от минус 17,5 до 26 |
| Потребляемая мощность, Вт | 0,82 |
| Г абаритные размеры преобразователя (диаметр х длина), мм, не более | 83,3x300 |
| Масса комплекта, кг, не более | 1,1 |
| Рабочие условия эксплуатации: - диапазон температур, °С | от минус 51 до 177 |
наносится на титульный лист паспорта методом печати или наклейки.
Преобразователи перемещения токовихревые 21000 Соединительный кабель Паспорт
8 шт. 8 шт. 8 экз. 1 экз.
Методика поверки Поверка
осуществляется по документу МП 63470-16 «Преобразователи перемещения токовихревые 21000. Методика поверки», утвержденному ФГУП «ВНИИМС» 09.11.2015 г.
Основные средства поверки:
- эталон 2 разряда единиц длины, скорости и ускорения при колебательном движении твердого тела по МИ 2070-90.
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
Знак поверки (наклейка) наносится на боковую сторону преобразователя перемещения токовихревого 21000.
приведены в паспорте на преобразователи перемещения токовихревые 21000.
Нормативные и технические документы, устанавливающие требования к преобразователям перемещения токовихревым 21000
1. ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования».
2. Техническая документация фирмы «Bently Nevada, Inc.», США.
