Ответвитель направленный фиксированный DC6280AM1, 63292-16

Назначение

Ответвитель направленный фиксированный DC6280AM1 (далее - ответвитель) предназначен для использования в качестве меры ослабления при контроле проходящей в прямом и обратном направлении частей мощности при помощи двух боковых каналов в диапазоне частот от 80 до 1000 МГц.

Описание

Ответвитель представляет собой однозначную меру ослабления мощности электромагнитных СВЧ колебаний.

Принцип действия ответвителя основан на поглощении мощности электромагнитных СВЧ колебаний в боковых каналах.

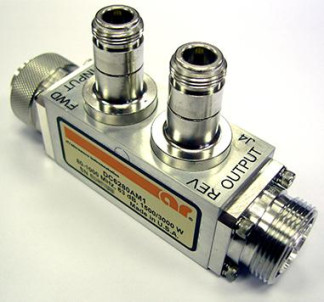

Конструктивно ответвитель выполнен в виде отрезка микрополосковой линии, помещенной внутри корпуса прямоугольной формы из алюминиевого сплава. Внешний вид ответвителя с указанием мест нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.

Технические характеристики

Диапазон рабочих частот, МГц Количество боковых каналов Переходное ослабление в боковых каналах, дБ Пределы допускаемой абсолютной погрешности переходного ослабления в боковых каналах, дБ Коэффициент стоячей волны по напряжению (КСВН) входа (выхода), не более Переходное ослабление в прямом канале, не более, дБ Номинальное волновое сопротивление, Ом Сечения коаксиальных трактов в прямом канале вход выход

от 80 до 1000 2

63,0

± 1,0

1,2

0,15

50

7-16 (вилка) (ГОСТ 13317-89) 7-16 (розетка) (ГОСТ 13317-89) N (розетка) (ГОСТ 13317-89)

109 х 32 х 63 0,6

от 0 до 55 до 95

от 96 до 104.

Сечения коаксиальных трактов в боковых каналах Габаритные размеры (длинахширинахвысота), мм, не более Масса, кг, не более Рабочие условия применения:

температура окружающего воздуха, °С относительная влажность воздуха при температуре 25 °С, %

атмосферное давление, кПа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и маркируется на передней панели в виде голографической наклейки.

Комплектность

В комплект поставки входят: ответвитель направленный фиксированный DC6280AM1 зав. № 0347192, руководство по эксплуатации, паспорт, документ «Ответвитель направленный фиксированный DC6280AM1. Методика поверки 651-15-35 МП».

Поверка

осуществляется в соответствии с документом 651-15-35 МП «Ответвитель направленный фиксированный DC6280AM1. Методика поверки», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в октябре 2015 г. Знак поверки наносится на свидетельство в виде наклейки или поверительного клейма.

Основные средства поверки:

а)    векторный анализатор цепей Е8363В (рег. № 37176-08): диапазон частот от 10 МГц до 40 ГГц; динамический диапазон 110 дБ; ширина полосы ПЧ от 1 Гц до 15 МГц; пределы допускаемой погрешности измерений коэффициента отражения и коэффициента передачи от 1 до 5 %;

б)    набор мер коэффициентов передачи и отражения 85032F (рег. № 53566-13): диапазон частот от 10 МГц до 18 ГГц; тип коаксиального соединителя - N;

в)    комплект для измерений соединителей коаксиальных КИСК-16 (рег. № 9863-85), пределы допускаемой абсолютной погрешности измерений присоединительных размеров соединителей ± 0,01 мм;

г)    комплект для измерений соединителей коаксиальных КИСК-7 (рег. № 9863-85), пределы допускаемой абсолютной погрешности измерений присоединительных размеров соединителей ± 0,01 мм.

Сведения о методах измерений

Ответвитель направленный фиксированный 80 МГц - 1 ГГц DC6280AM1 РЭ. Руководство по эксплуатации DC6280AM1 РЭ.

Нормативные и технические документы, устанавливающие требования к ответвителю направленному фиксированному DC6280AM1

1 Техническая документация фирмы-изготовителя.
