Преобразователи температуры измерительные DA14, 63216-16

Назначение

Преобразователи температуры измерительные DA14 (далее - преобразователи) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления, и индикации результатов измерений при контроле технологических процессов газонаполнительной станции заправки баллонов на предприятии

ООО «Праксайр Самара».

Описание

Принцип действия преобразователей основан на измерении и аналого-цифровом преобразовании сигналов электрического сопротивления, поступающих от термопреобразователей сопротивления, с последующим отображением результатов измерений в температурном эквиваленте на жидкокристаллическом дисплее. Далее, при помощи цифроаналогового преобразования сигналы преобразуются в аналоговые выходные сигналы постоянного тока в диапазоне от 4 до 20 мА.

Конструктивно преобразователь выполнен в компактном пластиковом неразборном корпусе для щитового монтажа с жидкокристаллическим дисплеем, расположенным на лицевой панели, и клеммами для подключения напряжение питания и вывода выходного сигнала, расположенными с тыльной стороны корпуса преобразователя.

Знак поверки наносится на свидетельство о поверке или в паспорт.

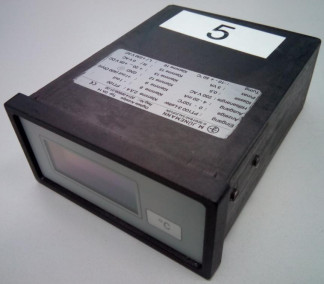

Фотография общего вида преобразователей представлена на рисунке 1.

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение (ПО), которое устанавливается в энергонезависимую память преобразователей в производственном цикле заводом-изготовителем и в процессе эксплуатации изменению не подлежит.

Программное обеспечение преобразователей относится к метрологически значимой части программного обеспечения.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Технические характеристики

приведены в таблице 2.

Диапазон выходных сигналов, мА................................

Параметры электропитания:

-    напряжение переменного тока, В................................

-    частота, Гц.....................................................................

Г абаритные размеры (ширина х высота х длина), мм

Масса, кг..........................................................................

Рабочие условия эксплуатации:

-    температура окружающей среды, °С..........................

-    относительная влажность воздуха, %, не более........

Таблица 2

. от 4 до 20

............220;

.......50 / 60.

96x48x124 ..........0,294

от минус 10 до плюс 50 .....................................80

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

Преобразователь температуры измерительный DA14 Паспорт (на русском языке)

6 шт. 6 экз. 1 экз.

Методика поверки

Поверка

осуществляется по документу МП 63216-16 «Преобразователи температуры измерительные DA14. Методика поверки», утвержденному ФГУП «ВНИИМС» 09.10.2015 г.

Основные средства поверки:

- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Госреестр № 52489-13), пределы допускаемой основной погрешности (в режиме воспроизведения сигналов) для ТС с НСХ Pt100: ±0,05 °С в диапазоне от минус 200 до 0 °С, ±(0,014 % (от показания) + 0,05) °С в диапазоне от 0 до +850 °С; пределы допускаемой основной погрешности (в режиме измерения сигналов): ±(0,01 % показания + 1 мкА) в диапазоне от минус 25 до плюс 25 мА.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к преобразователям температуры измерительным DA14

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
