| Номер в госреестре | 63037-16 |
| Наименование СИ | Анализаторы пыли |
| Обозначение типа СИ | ТЕОМ 1400АВ |
| Изготовитель | "Thermo Fisher Scientific", США |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы пыли ТЕОМ 1400АВ (далее - анализаторы) предназначены для измерений массовой концентрации пыли в атмосферном воздухе.
Анализаторы имеют блочную структуру. В их состав входят измерительный блок, блок управления и обработки информации, вакуумный насос.
Основными элементами измерительного блока являются аналитический фильтр, датчик массы, пробоотборная система.
Пробоотборная система кроме основного пробоотборного тракта включает дополнительный (байпасный) пробоотборный тракт, выносной пробоотборный вход для проведения измерений вне помещений, встроенный расходомер для контроля уровня объемного расхода, систему подогрева отбираемой пробы. Для фракционного анализа воздуха на пробоотборный вход анализатора устанавливается сменный импактор (РМ10, РМ2,5 PM1). Проба через анализатор прокачивается с помощью вакуумного насоса.
Блок управления и обработки информации представляет собой электронный блок, осуществляющий обработку сигналов, поступающих с измерительного блока, отображение результатов измерений, управление работой анализатора. Результаты измерений могут передаваться на удаленный компьютер через последовательный интерфейс RS-232, RS-485 или аналоговые выходы.
Дополнительно анализаторы оснащены системой контроля параметров окружающей среды (выносной датчик температуры, встроенный датчик давления).
По способу эксплуатации анализаторы относятся к стационарным приборам. Питание осуществляется от сети переменного тока.
Принцип работы анализаторов основан на гравиметрическом методе определения запыленности воздуха. Частицы пыли в воздушной пробе при прокачке ее через измерительный блок аккумулируются на аналитическом фильтре, соединенном с датчиком массы. Датчик массы преобразует изменение массы фильтра в изменение частоты электрического сигнала. На основе измерения частоты электрического сигнала программно рассчитывается массовая концентрация пыли.

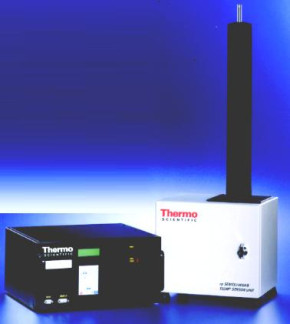

Внешний вид анализатора и обозначение места для размещения знака утверждения типа представлены на рисунке 1. Схема пломбировки от несанкционированного доступа анализатора представлена на рисунке 2.
Знак поверки наносится на свидетельство о поверке анализатора.
Анализатор имеет встроенное программное обеспечение (ПО), разработанное фирмой «Thermo Fisher Scientific» (США) специально для решения задач измерений массовой концентрации пыли. Встроенное ПО является метрологически значимым. Его основные функции: обработка сигналов от датчика массы, вычисление значений массовой концентрации в заданных единицах, хранение результатов измерений, вывод данных на экран, управление анализатором, передача данных на удаленный компьютер.
Идентификационные данные ПО представлены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 1400AB Control Software |
| Номер версии (идентификационный номер) ПО | не ниже 3.019 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления идентификатора ПО | - |
ПО идентифицируется непосредственно на анализаторах. Номер версии (идентификационный номер) отображается на экране анализатора при включении или в меню «Set Hardware».
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» по Р 50.02.077-2014.
Основные метрологические и технические характеристики анализатора приведены в таблице 2.
Таблица 2
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон показаний массовой концентрации пыли, мг/м3 | от 0 до 5000 |
| Диапазон измерений массовой концентрации пыли, мг/м3 | от 0 до 2,5 |
| Пределы допускаемой приведенной* погрешности измерений массовой концентрации пыли в диапазоне от 0 до 0,06 мг/м , % | ± 20 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации пыли в диапазоне от 0,06 до 2,5 мг/м3, % | ± 20 |
| Номинальное значение объемного расхода отбираемой пробы на аналитическом фильтре, дм3/мин | 3 |
| Пределы допускаемой абсолютной погрешности установки объемного расхода отбираемой пробы на аналитическом фильтре, дм3/мин | ± 0,1 |
| Номинальное значение общего объемного расхода, дм /мин, | 16,67 |
| Пределы допускаемой абсолютной погрешности установки общего объемного расхода в пробоотборной системе, дм /мин | ± 0,5 |
| Время установления рабочего режима, мин, не более | 90 |
| Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, | 220 ± 22 |
| Потребляемая мощность, В-А, не более | 150 |
| Наименование параметра или характеристики | Значение характеристики |
| Габаритные размеры (глубина х ширина х высота), мм, не более: - измерительного блока; - блока управления и обработки информации | 360 х 280 х330 430 х 460 х220 |
| Высота пробоотборного входа, мм, не более | 4000 |
| Масса анализатора, кг, не более | 41 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от + 15 до +35 90 без конденсации от 84 до 106,7 |
| Примечания 1 *Приведенная погрешность нормирована относительно верхней границы диапазона измерений массовой концентрации пыли от 0 до 0,06 мг/м . 2 Метрологические характеристики анализаторов установлены на тестовом аэрозоле на основе натрия хлористого (х.ч.) ГОСТ 4233-77. | |
наносится на лицевую панель анализаторов в виде наклейки и на титульный лист руководств по эксплуатации методом компьютерной графики.
Комплектность анализаторов приведена в таблице 3.
Таблица 3
| Наименование | Кол-во, шт. | Примечание |
| 1 Анализатор пыли TEOM 1400АВ в составе: - измерительный блок; - блок управления и обработки информации; - вакуумный насос | 1 | |
| 2 Набор кабелей | 1 | |
| 3 Набор шлангов | 1 | |
| 4 Набор для монтажа | 1 | |
| 5 Набор принадлежностей | 1 | |
| 6 Набор аналитических фильтров | 1 | |
| 7 Паспорт | 1 | |
| 8 Руководство по эксплуатации | 1 | |
| 9 Руководство пользователя | 1 | |
| 10 Методика поверки | 1 |
осуществляется в соответствии с документом МП-640-026-15 «Инструкция. Анализаторы пыли TEOM 1400АВ. Методика поверки», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в августе 2015 года. Основные средства поверки:
- рабочий эталон единицы массовой концентрации частиц в аэродисперсных средах в соответствии с ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов», пределы допускаемой относительной погрешности ± 7 %;
- расходомер-счетчик газа РГС-2, рег. № 20831-06, диапазон измерений объемного расхода от 2 до 25 л/мин, пределы допускаемой относительной погрешности измерений ± 1 %.
«Анализатор пыли ТЕОМ 1400АВ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам пыли ТЕОМ 1400АВ
1 ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
2 Техническая документация фирмы «Thermo Scientific», США.
