Система измерений передачи данных Гонец-Д1М, 62943-15

Назначение

Система измерений передачи данных Гонец-Д1М, далее СИПД, предназначена для измерений количества (объема) информации при передаче данных, с целью получения исходных данных для расчета их стоимости.

Описание

СИПД является виртуальной (функциональной) системой комплекса оборудования с измерительными функциями центра управления многофункциональной системы персональной спутниковой связи (МСПСС) «Гонец-Д1М», версия ПО 1.0, производства АО «Научноисследовательский институт точных приборов», Москва.

Оборудование осуществляет коммутацию пакетных данных, включая маршрутизацию и управление пользовательскими сессиями, а также функции тарификации.

СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

Конструктивно оборудование выполнено по модульному принципу, и представляет собой шасси со слотами для линейных карт с сетевыми интерфейсами и карт коммутации/управления. Шасси размещается в стандартном телекоммуникационном шкафу, двери которого блокируются от несанкционированного доступа.

Линейные карты с интерфейсами, а также карты коммутации/управления фиксируются в шасси защелками и винтами, препятствуя несанкционированному доступу к оборудованию.

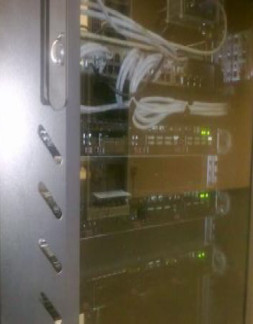

Общий вид оборудования, а также карт коммутации/управления представлены на рисунках 1 и 2.

Программное обеспечение

Программное обеспечение (ПО) версия 1.0 встроенное, управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1.

Таблица 1

Уровень защиты ПО и измерительной информации - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Технические характеристики

-    пределы допускаемой абсолютной погрешности измерения количества (объема) информации в диапазоне от 10 байт до 500 Кбайт ± 1 байт;

Знак утверждения типа

наносится на эксплуатационную документацию оборудования, в состав которого входит СИПД, типографским способом.

Комплектность

-    методика поверки на СИПД 5295-001-11482462-2015МП;

-    СИПД, в составе комплекса оборудования, версия ПО 1.0, зав. № 400235804;

-    руководство по эксплуатации 5295-001-11482462-2015РЭ системы измерений передачи данных Гонец-Д1М.

Поверка

осуществляется по документу 5295-001-11482462-2015МП «Система измерений передачи данных Гонец-Д1М. Методика поверки», утвержденному ФГУП ЦНИИС 22 сентября 2015 г.

Основное средство поверки:

- формирователь IP-соединений Амулет-2: 10 байт - 100 Мбайт, ± 1 байт.

Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.

Сведения о методах измерений

Руководство по эксплуатации 5295-001-11482462-2015РЭ cистемы измерений передачи данных Гонец-Д1М.

Нормативные и технические документы, устанавливающие требования к системе измерений передачи данных Гонец-Д1М

Техническая и эксплуатационная документация АО «Научно-исследовательский институт точных приборов», Москва.
