| Номер в госреестре | 62866-15 |
| Наименование СИ | Аппаратура измерения вибрации, мониторинга и защиты промышленного оборудования |
| Обозначение типа СИ | ВМ6 |
| Изготовитель | ООО "Новатест", г.Химки |
| Год регистрации | 2015 |
| Срок свидетельства | 24.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура измерения вибрации, мониторинга и защиты промышленного оборудования ВМ6 (далее-аппаратура) предназначена для измерения характеристик вибрации (виброскорости, виброускорения, виброперемещения).
Принцип работы аппаратуры основан на приеме, усилении и преобразовании аналоговых сигналов от вибропреобразователей и формирования сигналов предупреждения при достижения уровней вибрации критического значения. Данные измерений сохраняются в энергонезависимой памяти и, при наличии связи, транслируются в реальном времени на удаленный персональный компьютер. Данная аппаратура имеет 2 модификации ВМ6 и ВМ6У которые отличаются тем что работают в разных температурных режимах. Существует возможность для установки до 6 уровней уставок для срабатывания сигналов предупреждения.
В состав аппаратуры входят следующие основные узлы:
— 6 входных измерительных каналов,
— 6 выходных каналов для контроля входных каналов по току и напряжению;
— интерфейс связи с компьютером.
Каждый измерительный канал включают в себя:
— 8-ми разрядный аттенюатор входных сигналов, усилитель, снабженный частотными фильтрами, 24-х разрядный аналого-цифровой преобразователь входных сигналов.

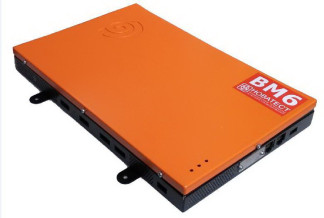

Внешний вид аппаратуры измерения вибрации, мониторинга и защиты промышленного оборудования ВМ6 приведен на рисунке 1.
Место нанесения знака утверждения типа и знака поверки
Место для опломбирования
Рисунок 1 - Внешний вид аппаратуры измерения вибрации, мониторинга и защиты
промышленного оборудования ВМ6
(ПО) служит для передачи измерительных данных, поступающих от датчиков в измерительновычислительный модуль с целью сбора, обработки, и управления алгоритмом работы аппаратуры. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурой.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DSM |
| Номер версии (идентификационный номер) ПО | 1.18.16 |
| Цифровой идентификатор ПО | 3753C7DB3BC6560516 |
| Другие идентификационные данные (если есть) | - |
Защита программного обеспечения от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программного обеспечения, обеспечивающие управление работой аппаратуры и процессом измерений.
Защита программного обеспечения от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2
| Модификации | ||
| Наименование характеристики | ВМ6 | ВМ6У |
| Значение | ||
| Диапазон измерений: синусоидального виброускорения, м/с2 (при заданном коэффициенте преобразования 10 мВ/(мс-2)) синусоидальной виброскорости, м/с (при заданном коэффициенте преобразования 200 мВ/(мс-1)) синусоидального виброперемещения, мм (при заданном коэффициенте преобразования 10 В/мм) | ±500 ±0,1 ±2 | |
| Диапазон рабочих частот, Гц | Св. 0 до 5000 | |
| Пределы допускаемой относительной погрешности измерения синусоидального виброускорения, виброскорости и виброперемещения в рабочем диапазоне частот и рабочем диапазоне температур, %: | ±0,5 | ±0,9 |
| Диапазон входного напряжения аналоговых входов, В | ±20 | |
| Условия эксплуатации: диапазон рабочих температур, 0С | от 0 д о +4 5 | от минус 45 до +65 |
| Габаритные размеры, (высотахдлинахширина)мм, не более | 40x350x230 | |
| Масса, кг, не более | 4 | |
наносится на корпус аппаратуры методом наклейки и на руководство типографским способом.
по эксплуатации
Аппаратура измерения вибрации, мониторинга и защиты промышленного оборудования ВМ6
1 шт.
1 компл. 1 компл. 1 экз.
1 экз.
Комплект программного обеспечения, включая калибровочные файлы и лицензионный файл на цифровом носителе Комплект соединительных кабелей Руководство по эксплуатации Методика поверки
осуществляется по документу ВМ6.00-15 МП «Аппаратура измерения вибрации, мониторинга и защиты промышленного оборудования ВМ6. Методика поверки», утвержденному ФГУП «ВНИИМС» 16 октября 2015 г.
Основные средства поверки: генератор сигналов сложной формы DS 360 (Госреестр №45344-10), мультиметр цифровой Agilent 34411А (Госреестр № 33921-07).
Знак поверки наносится на свидетельство о поверке и, если позволяют условия эксплуатации, на корпус аппаратуры методом наклейки.
Руководство по эксплуатации «Аппаратура измерения вибрации, мониторинга и защиты промышленного оборудования ВМ6.(ВК8.00-15 РЭ) Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к аппаратуре измерения вибрации, мониторинга и защиты промышленного оборудования ВМ6
Технические условия. ТУ 4244-003-74630372-15 .
