| Номер в госреестре | 62719-15 |
| Наименование СИ | Датчики вибрации |
| Обозначение типа СИ | VSA |
| Изготовитель | "IFM electronic GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 16.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

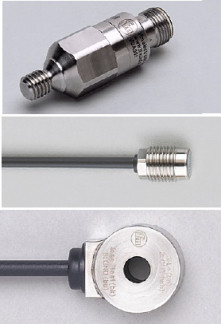

Датчики вибрации серии VSA (далее - приборы) предназначены для измерений виброускорений поверхностей различных объектов. Датчик является неремонтируемым и невосстанавливаемым изделием.
Принцип действия датчиков основан на зависимости выходного сигнала датчика от изменения электрической емкости его чувствительного элемента, вызванного механическим воздействием.
Для автоматической обработки выходного сигнала с датчика могут применяться контролеры серии VSE фирмы IFM Electronic ОшЬН, Германия.
приведены в Таблице 1.
Таблица 1
| Наименование параметра | Исполнение | Значение |
| Диапазон измерений виброускорений, м/с2 (g) | VSA001, VSA002, VSA004, VSA005, VSA006 | ±245(±25) |
| VSA101 | ±32,34 (±3,3) | |
| VSA201 | ±784(±80) | |
| Диапазон рабочих частот, Гц | VSA001, VSA201 | От 0 до 6000 |
| VSA002, VSA004, VSA005, VSA006 | От 0 до 10000 | |
| VSA101 | От 0 до 1000 | |
| Пределы допускаемой относительной погрешности измерений виброускорений, % | VSA001, VSA002, VSA004, VSA005, VSA006, VSA101, VSA201 | ±5 |
| Ток потребления, мА, не более | VSA001, VSA002, VSA004, VSA005, VSA006, VSA101, VSA201 | 15 |
| Масса, кг, не более | VSA001 | 0,048 |
| VSA002 | 0,086 | |
| VSA004 | 0,12 | |
| VSA005 | 0,32 | |
| VSA006 | 0,253 | |
| VSA101 | 0,053 | |
| VSA201 | 0,05 | |
| Г абаритные размеры (длина х диаметр), мм, не более | VSA001, VSA101, VSA201 | 53x18,5 |
| VSA002, VSA006 | 22x14 | |
| VSA004, VSA005 | 13,5x18 | |
| Условия эксплуатации: - температура окружающей о/~' среды, С | VSA002, VSA004, VSA005, VSA006 | минус 20 ^ 80 |
| VSA001, VSA101, VSA201 | минус 30 ^125 |
наносится в виде наклейки на прибор и титульный лист технической документации фирмы-изготовителя типографским способом.
В комплект поставки входят: датчик вибрации серии VSA, техническая документация фирмы-изготовителя.
осуществляется по документу МП 62719-15 «Датчики вибрации серии VSA фирмы IFM Electronic GmbH, Германия. Методика поверки», утвержденному руководителем ГЦИ СИ АО «НИЦПВ» 15 июня 2015 г.
Основные средства поверки: Установка поверочная сейсмометрическая горизонтальная ПСГУ (Госреестр № 29454-05); преобразователь пьезоэлектрический 8305 (Госреестр № 8513-81); усилитель измерительный 2651 (Госреестр № 7113-79); преобразователь напряжения измерительный Е14 (Госреестр № 28131-04).
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Датчики вибрации серии VSA. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к датчикам вибрации серии VSA
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 28.04.2026 |
