| Номер в госреестре | 62718-15 |
| Наименование СИ | Датчики вибрации |
| Обозначение типа СИ | VKV, VTV |
| Изготовитель | "IFM electronic GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 16.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики вибрации серий VKV, VTV (далее - датчики) предназначены для измерений средних квадратических значений (СКЗ) виброскорости поверхностей различных объектов.
Принцип действия датчиков основан на зависимости выходного сигнала датчика от изменения электрической емкости его чувствительного элемента, вызванного механическим воздействием.
Исполнения VKV021, VKV022 позволяют устанавливать предел срабатывания датчика при превышении заданной уставки вибрации.
Для автоматической обработки выходного сигнала с датчика могут применяться контролеры серии VSE фирмы IFM Electronic ОшЬН, Германия.
Место нанесения знака поверки

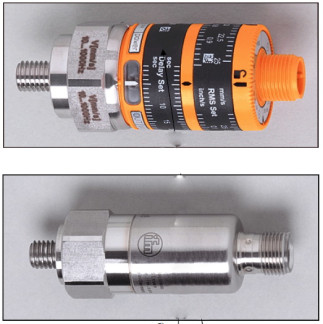

Рисунок 1 - Общий вид датчиков вибрации серий VKV, VTV: а) исполнения VKV021, VKV022; б) исполнения VTV122, VTV12A
приведены в Таблице 1.
Таблица 1
| Наименование характеристики | Значение | |||
| VKV022 | VKV021 | VTV122 | VTV12A | |
| Диапазон измерений СКЗ виброскорости, мм/с | 0 •I- 5 о | 0 • 2 vi | 0 • 25 | 0 • 2 VI |
| Диапазон рабочих частот, Гц | 10 • 1000 | 10 • 1000 | 10 • 1000 | 10 • 1000 |
| Пределы допускаемой относительной погрешности измерений СКЗ виброскорости, % | ±3 | ±3 | ±3 | ±3 |
| Пределы допускаемой относительной погрешности срабатывания датчика при превышении заданной уставки, % | ±4 | ±4 | - | - |
| Масса, кг, не более | 0,113 | 0,116 | 0,122 | 0,14 |
| Г абаритные размеры (длина х диаметр), мм, не более | 73,1x27 | 73,1x27 | 63,25x22 | 63,25x22 |
| Условия эксплуатации: о/"ч - температура окружающей среды, С | минус 30 • 125 | минус 20 • 60 | ||
наносится в виде наклейки на датчик и титульный лист технической документации фирмы-изготовителя типографским способом.
В комплект поставки входят: датчик вибрации серий VKV (VTV); техническая документация фирмы-изготовителя.
осуществляется по документу МП 62718-15 «Датчики вибрации серий VKV, VTV фирмы IFM Electronic GmbH, Г ермания. Методика поверки», утвержденному руководителем ГЦИ СИ АО «НИЦПВ» 15 июня 2015 г.
Основные средства поверки: установка поверочная сейсмометрическая горизонтальная ПСГУ (Госреестр № 29454-05); преобразователь пьезоэлектрический 8305 (Госреестр № 8513-81); усилитель измерительный 2651 (Госреестр № 7113-79); преобразователь напряжения измерительный Е14 (Госреестр № 28131-04).
Датчики вибрации серии VKV. Руководство по эксплуатации.
Датчики вибрации серии VTV. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к датчикам вибрации серий VKV, VTV
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 733 |
| Поверителей | 24 |
| Актуальность данных | 03.07.2025 |
