| Номер в госреестре | 62713-15 |
| Наименование СИ | Акселерометры |
| Обозначение типа СИ | АЛС 007-00 |
| Изготовитель | АО "НИИ физических измерений" (НИИФИ), г.Пенза |
| Год регистрации | 2015 |
| Срок свидетельства | 12.11.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Акселерометры АЛС 007-00 (далее - акселерометры) предназначены для измерения вибрационных ускорений.
Акселерометр состоит из объединенных в моноблок чувствительного элемента (ЧЭ) и усилителя напряжения.
Корпус акселерометра состоит из основания с резьбой М5, втулки и разъема с резьбой М5. Инерционный элемент состоит из опоры треугольного сечения, на которой закреплены три пьезоэлектрических пластины из лангатата. Элементы крепления пьезопластин выполнены в виде трех секторов и прижимного кольца.
Воздействующее на акселерометр вибрационное ускорение, взаимодействуя с массой инерционного элемента, приводит к возникновению инерционной силы. Под воздействием силы, пропорциональной измеряемому вибрационному ускорению, на пластинах пьезоэлементов возникает напряжение, поступающее на вход встроенного усилителя напряжения. Амплитуда выходного напряжения усилителя, работающего по схеме с двухпроводной связью пропорциональна амплитуде измеряемого ускорения.
Акселерометры выполнены в неразъемной конструкции, несанкционированный доступ невозможен.
В связи с малыми размерами акселерометра знак поверки наносится на свидетельство о
поверке.

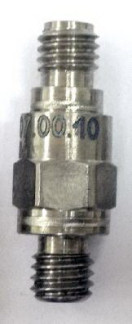

Общий вид акселерометра представлен на рисунке 1. Г абаритно-установочные размеры акселерометра представлены на рисунке 2.
представлены в таблице 1.
Таблица 1
| Диапазон измерений вибрационных ускорений в зависимости от исполнения, м/с2: - АЛС 007-00; - АЛС 007-00.01; - АЛС 007-00.02; - АЛС 007-00.03; - АЛС 007-00.04; - АЛС 007-00.05; - АЛС 007-00.06 | ±100000 ±50000 ±25000 ±10000 ±5000 ±1000 ±500 |
| Частотный диапазон измерений в зависимости от исполнения, Гц: - АЛС 007-00; АЛС 007-00.01; АЛС 007-00.02; АЛС 007-00.04; - АЛС 007-00.03; - АЛС 007-00.05; - АЛС 007-00.06 | 10-30000 10-6000 10-15000 10-10000 |
| Коэффициент преобразования в зависимости от исполнения, мВ-с2-м"1 : - АЛС 007-00; - АЛС 007-00.01; - АЛС 007-00.02; - АЛС 007-00.03; - АЛС 007-00.04; - АЛС 007-00.05; - АЛС 007-00.06 | 0,040±0,010 0,080±0,016 0,160±0,032 0,400±0,100 0,800±0,160 4,000±1,000 8,000±1,600 |
| Пределы допускаемого значения приведенной основной погрешности измерения вибрационных ускорений, % | ±5 |
| Нелинейность амплитудной характеристики, %, не более | 10 |
| Неравномерность амплитудно-частотной характеристики в частотном диапазоне измерений, дБ, не более | ±1,5 |
| Смещение нуля, В | от 12 до 17 |
| Пределы допускаемой дополнительной приведённой погрешности измерения вибрационных ускорений в интервале изменения температуры окружающей среды, % | ±5 |
| Коэффициент влияния температуры окружающей среды на коэффициент преобразования, %/°С, не более | 0,05 |
| Диапазон температуры окружающей среды, °С | от минус 65 до 120 |
| Масса, г, не более | 1,8 |
| Г абаритные размеры, мм | 07,8h12 и 21!00,05 |
наносится на титульных листах эксплуатационной документации офсетным способом.
В комплект поставки входят:
- акселерометр - 1 шт.;
- формуляр СДАИ.402139.087ФО - 1 экз.;
- руководство по эксплуатации СДАИ.402139.087РЭ - 1 экз.;
- кабель СДАИ.685611.771 - 1 шт.
- методика поверки СДАИ.402139.087МП - 1 экз.
осуществляется в соответствии с документом СДАИ.402139.087МП «Акселерометр АЛС 007-00. Методика поверки», утвержденной АО «НИИФИ» 07.10.2015 г.
Основные поверки поверки:
- мультиметр цифровой 34410A (Госрееср № 54848-13; диапазон от 0 до 1000 В, погрешность ±(0,0035-0,005) %, диапазон от 0 до 1000 В, погрешность ±0,06 %);
- источник питания постоянного тока Б5-71/4 ПРО (Госреестр №42467-09; диапазон от
0,2 до 75 В, погрешность ±(0,002 % иуст+0,1 % Umax), диапазон от 0,03 до 4 А, погрешность ±(0,01 % Imax + 0,05 %));
- акселерометр 353 А60 (Госреестр № 56990-14; диапазон измерений виброускорений ±490 м/с2, диапазон рабочих частот от 5 до 20000 Гц, отклонение коэффициента преобразования от номинального значения ± 15 %);
- осциллограф цифровой запоминающий TDS 2012B (Госрееср № 24018-02; диапазон от 0 до 100 МГц, от 2 мВ/дел до 5 В/дел, погрешность (3-4)%).
Методика измерений содержится в руководстве по эксплуатации СДАИ.402139.087РЭ.
Нормативные и технические документы, устанавливающие требования к акселерометрам АЛС 007-00
1. Акселерометр АЛС 007-00. Технические условия СДАИ.402139.087ТУ.
2. ГОСТ Р 8.800-2012 «ГСОЕИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц».
