| Номер в госреестре | 62536-15 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | МД-01 |
| Изготовитель | ЗАО "Эталон ТКС", г.Казань |
| Год регистрации | 2015 |
| Срок свидетельства | 30.11.2020 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные МД-01 предназначены для непрерывного измерения и преобразования значений разности давлений, абсолютного давления, избыточного давления, в том числе разрежения, давления - разрежения и гидростатического давления нейтральных и агрессивных сред в унифицированный выходной токовый сигнал 4-20 мА и (или) в цифровой сигнал на базе HART-протокола или интерфейса RS485.
Принцип действия преобразователей измерительных МД-01 основан на тензорезистив-ном эффекте.

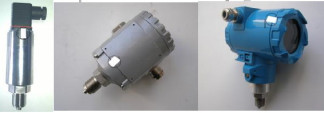

Преобразователи измерительные МД-01 состоят из первичного преобразователя (чувствительного элемента) и вторичного преобразователя (электронный блок).
Измеряемое давление воздействует на тензорезистивный чувствительный элемент и вызывает его деформацию. Это приводит к изменению электрического сопротивления тензоре-зисторов, которое измеряется электронным блоком и преобразуется в унифицированный токовый выходной сигнал 4-20 мА и (или) в цифровой сигнал на базе HART-протокола или интерфейса RS485.
Преобразователи имеют исполнение общепромышленное и взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь «ia» по ГОСТ Р 30852.0-2002, ГОСТ Р 30852.10-2002, маркировка по взрывозащите "0ExiallCT6X".
Пломбирование преобразователей измерительных МД-01 осуществляется с помощью наклейки-стикера, которая клеится на корпус преобразователей измерительных МД-01.
Программное обеспечение является встроенным и позволяет непрерывно преобразовать значения измеряемого параметра в выходной сигнал 4-20 мА, производить температурную коррекцию выходного параметра, коррекцию «нуля», изменение поддиапазонов измерения. Цифровой выход используется для связи преобразователя с портативным HART-коммуникатором или с персональным компьютером через стандартный последовательный интерфейс. При этом могут быть выполнены такие операции, как: настройка преобразователя, выбор его основных параметров, чтение измеряемого давления и др. На индикаторе преобразователя отображается значение измеряемого параметра.
Идентификационные данные ПО преобразователей измерительных МД-01 приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | МД-01.3.14 |
| Номер версии (идентификационный номер) ПО | 2.5.28 |
| Цифровой идентификатор ПО (CRC16) | 0х43СА |
| Другие идентификационные данные | — |
Метрологические характеристики преобразователей измерительных МД-01 нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. В преобразователях измерительных МД-01 предусмотрена надежная защита от несанкционированных вмешательств в работу прибора, которые могут привести к искажению результатов измерений, включая механическое опломбирование.
Метрологические и технические характеристики преобразователей измерительных МД-01 приведены в таблице 2, 3, 4, 5, 6, 7.
Таблица 2
| Измеряемый параметр | Модель преобразователя | Верхний предел измерений | Пределы допускаемой основной приведенной погрешности в зависимости от класса точности, ±Y, % | |
| кПа | МПа | |||
| 1 | 2 | 3 | 4 | 5 |
| Избыточное | 01 | 0,16 | 0,5; 1 | |
| давление | 0,25 | 0,5; 1 | ||
| 0,40 | 0,5; 1 | |||
| 0,60 | 0,25; 0,5; 1 | |||
| 1,00 | 0,25; 0,5; 1 | |||
| 1,60 | 0,25; 0,5; 1 | |||
| 02 | 1,0 | 0,5; 1 | ||
| 1,6 | 0,5; 1 | |||
| 2,5 | 0,25; 0,5; 1 | |||
| 4,0 | 0,25; 0,5; 1 | |||
| 6,0 | 0,2; 0,25; 0,5; 1 | |||
| 10,0 | 0,2; 0,25; 0,5; 1 | |||
| 1 | 2 | 3 | 4 | 5 |
| 03 | 4,0 | 0,25; 0,5; 1 | ||
| 6,0 | 0,25; 0,5; 1 | |||
| 10,0 | 0,25; 0,5; 1 | |||
| 16,0 | 0,2; 0,25; 0,5; 1 | |||
| 25,0 | 0,15; 0,2; 0,25; 0,5; 1 | |||
| 40,0 | 0,1; 0,15; 0,2; 0,25; 0,5; 1 | |||
| 04 | 25,0 | 0,25; 0,5; 1 | ||
| 40,0 | 0,25; 0,5; 1 | |||
| 60,0 | 0,2; 0,25; 0,5; 1 | |||
| 100,0 | 0,2; 0,25; 0,5; 1 | |||
| 160,0 | 0,15; 0,2; 0,25; 0,5; 1 | |||
| 250,0 | 0,1; 0,15; 0,2; 0,25; 0,5; 1 | |||
| 05 | 0,1 | 0,25; 0,5; 1 | ||
| 0,16 | 0,25; 0,5; 1 | |||
| 0,25 | 0,2; 0,25; 0,5; 1 | |||
| 0,4 | 0,2; 0,25; 0,5; 1 | |||
| 0,6 | 0,15; 0,2; 0,25; 0,5; 1 | |||
| 1,0 | 0,1;0,15; 0,2; 0,25; 0,5; 1 | |||
| 06 | 0,25 | 0,25; 0,5; 1 | ||
| 0,4 | 0,25; 0,5; 1 | |||
| 0,6 | 0,2; 0,25; 0,5; 1 | |||
| 1,0 | 0,2; 0,25; 0,5; 1 | |||
| 1,6 | 0,15; 0,2; 0,25; 0,5; 1 | |||
| 2,5 | 0,1;0,15; 0,2; 0,25; 0,5; 1 | |||
| 07 | 1,6 | 0,25; 0,5; 1 | ||
| 2,5 | 0,25; 0,5; 1 | |||
| 4,0 | 0,2; 0,25; 0,5; 1 | |||
| 6,0 | 0,2; 0,25; 0,5; 1 | |||
| 10,0 | 0,15; 0,2; 0,25; 0,5; 1 | |||
| 16,0 | 0,1; 0,15; 0,2; 0,25; 0,5; 1 | |||
| 08 | 10 | 0,25; 0,5; 1 | ||
| 16 | 0,25; 0,5; 1 | |||
| 25 | 0,2; 0,25; 0,5; 1 | |||
| 40 | 0,2; 0,25; 0,5; 1 | |||
| 60 | 0,15; 0,2; 0,25; 0,5; 1 | |||
| 100 | 0,1; 0,15; 0,2; 0,25; 0,5; 1 | |||
| Разрежение | 11 | 0,16 | 0,5; 1 | |
| 0,25 | 0,5; 1 | |||
| 0,40 | 0,5; 1 | |||
| 0,60 | 0,25; 0,5; 1 | |||
| 1,00 | 0,25; 0,5; 1 | |||
| 1,60 | 0,25; 0,5; 1 | |||
| 12 | 1,0 | 0,5; 1 | ||
| 1,6 | 0,5; 1 | |||
| 2,5 | 0,25; 0,5; 1 | |||
| 4,0 | 0,25; 0,5; 1 | |||
| 6,0 | 0,25; 0,5; 1 | |||
| 10,0 | 0,25; 0,5; 1 |
| 1 | 2 | 3 | 4 | 5 |
| 13 | 4,0 | 0,5; 1 | ||
| 6,3 | 0,5; 1 | |||
| 10,0 | 0,25; 0,5; 1 | |||
| 16,0 | 0,25; 0,5; 1 | |||
| 25,0 | 0,25; 0,5; 1 | |||
| 40,0 | 0,25; 0,5; 1 | |||
| 14 | 10,0 | 0,5; 1 | ||
| 16,0 | 0,5; 1 | |||
| 25,0 | 0,25; 0,5; 1 | |||
| 40,0 | 0,25; 0,5; 1 |
Таблица 3
| Измеряемый параметр | Модель преобразователя | Верхний предел измерений | Пределы допускаемой основной приведенной погрешности в зависимости от класса точности, ±Y, % | |||
| разрежение | избыточное давление | |||||
| кПа | МПа | кПа | МПа | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Давление- | 21 | 0,08 | 0,08 | 0,5; 1 | ||
| разрежение | 0,125 | 0,125 | 0,5; 1 | |||
| 0,2 | 0,2 | 0,5; 1 | ||||
| 0,3 | 0,3 | 0,25; 0,5; 1 | ||||
| 0,5 | 0,5 | 0,25; 0,5; 1 | ||||
| 0,8 | 0,8 | 0,2;0,25; 0,5; 1 | ||||
| 22 | 0,5 | 0,5 | 0,5; 1 | |||
| 0,8 | 0,8 | 0,5; 1 | ||||
| 1,25 | 1,25 | 0,25; 0,5; 1 | ||||
| 2,0 | 2,0 | 0,25; 0,5; 1 | ||||
| 3,0 | 3,0 | 0,25; 0,5; 1 | ||||
| 5,0 | 5,0 | 0,2;0,25; 0,5; 1 | ||||
| 23 | 2,0 | 2,0 | 0,25; 0,5; 1 | |||
| 3,0 | 3,0 | 0,25; 0,5; 1 | ||||
| 5,0 | 5,0 | 0,25; 0,5; 1 | ||||
| 8,0 | 8,0 | 0,25; 0,5; 1 | ||||
| 12,5 | 12,5 | 0,2;0,25; 0,5; 1 | ||||
| 20 | 20 | 0,2;0,25; 0,5; 1 | ||||
| 24 | 12,5 | 12,5 | 0,25; 0,5; 1 | |||
| 20 | 20 | 0,25; 0,5; 1 | ||||
| 30 | 30 | 0,25; 0,5; 1 | ||||
| 50 | 50 | 0,25; 0,5; 1 | ||||
| 100 | 60 | 0,2;0,25; 0,5; 1 | ||||
| 100 | 150 | 0,2;0,25; 0,5; 1 | ||||
| 25 | 0,1 | 0,15 | 0,25; 0,5; 1 | |||
| 0,1 | 0,3 | 0,25; 0,5; 1 | ||||
| 0,1 | 0,5 | 0,25; 0,5; 1 | ||||
| 0,1 | 0,9 | 0,25; 0,5; 1 | ||||
| 0,1 | 1,5 | 0,2;0,25; 0,5; 1 | ||||
| 0,1 | 2,4 | 0,2;0,25; 0,5; 1 | ||||
| Измеряемый параметр | Модель преобразователя | Верхний предел измерений | Пределы допускаемой основной приведенной погрешности в зависимости от класса точности, ±Y, % | |
| кПа | МПа | |||
| Разность | 31 | 0,16 | 0,5; 1 | |
| давлений | 0,25 | 0,5; 1 | ||
| 0,4 | 0,25; 0,5; 1 | |||
| 0,63 | 0,25; 0,5; 1 | |||
| 1,0 | 0,25; 0,5; 1 | |||
| 1,6 | 0,25; 0,5; 1 | |||
| 32 | 1,0 | 0,5; 1 | ||
| 1,6 | 0,5; 1 | |||
| 2,5 | 0,25; 0,5; 1 | |||
| 4,0 | 0,25; 0,5; 1 | |||
| 6,3 | 0,2; 0,25; 0,5; 1 | |||
| 10,0 | 0,2; 0,25; 0,5; 1 | |||
| 33 | 4,0 | 0,25; 0,5; 1 | ||
| 6,3 | 0,25; 0,5; 1 | |||
| 10 | 0,25; 0,5; 1 | |||
| 16 | 0,2; 0,25; 0,5; 1 | |||
| 25 | 0,15; 0,2; 0,25; 0,5; 1 | |||
| 40 | 0,1; 0,15; 0,2; 0,25; 0,5; 1 | |||
| 34 | 25 | 0,25; 0,5; 1 | ||
| 40 | 0,25; 0,5; 1 | |||
| 63 | 0,25; 0,5; 1 | |||
| 100 | 0,2; 0,25; 0,5; 1 | |||
| 160 | 0,15; 0,2; 0,25; 0,5; 1 | |||
| 250 | 0,1; 0,15; 0,2; 0,25; 0,5; 1 | |||
Таблица 5
| Измеряемый параметр | Модель | Верхний предел измерений | Пределы допускаемой основной приведенной погрешности в зависимости от класса точности, ±Y, % | |
| кПа | МПа | |||
| Г идростатическое | 41 | 1,0 | 0,25; 0,5; 1 | |
| давление | 1,6 | 0,25; 0,5; 1 | ||
| 2,5 | 0,25; 0,5; 1 | |||
| 4,0 | 0,25; 0,5; 1 | |||
| 6,0 | 0,25; 0,5; 1 | |||
| 10 | 0,25; 0,5; 1 | |||
| 42 | 4,0 | 0,25; 0,5; 1 | ||
| 6,3 | 0,25; 0,5; 1 | |||
| 10 | 0,25; 0,5; 1 | |||
| 16 | 0,25; 0,5; 1 | |||
| 25 | 0,25; 0,5; 1 | |||
| 40 | 0,25; 0,5; 1 | |||
| 25 | 0,25; 0,5; 1 | |
| 40 | 0,25; 0,5; 1 | |
| 63 | 0,25; 0,5; 1 | |
| 100 | 0,25; 0,5; 1 | |
| 160 | 0,25; 0,5; 1 | |
| 250 | 0,25; 0,5; 1 |
Таблица 6
| Измеряемый параметр | Модель | Верхний предел измерений | Пределы допускаемой основной приведенной погрешности в зависимости от класса точности, ±Y, % | |
| кПа | МПа | |||
| Абсолютное | 51 | 2,5 | 0,25; 0,5; 1; 1,5 | |
| давление | 4 | 0,25; 0,5; 1; 1,5 | ||
| 6 | 0,25; 0,5; 1; 1,5 | |||
| 10 | 0,15;0,25; 0,5; 1; 1,5 | |||
| 52 | 4 | 0,5; 1; 1,5 | ||
| 6 | 0,25; 0,5; 1; 1,5 | |||
| 10 | 0,25; 0,5; 1; 1,5 | |||
| 16 | 0,25; 0,5; 1; 1,5 | |||
| 25 | 0,25; 0,5; 1; 1,5 | |||
| 40 | 0,25; 0,5; 1; 1,5 | |||
| 53 | 25 | 0,5; 1; 1,5 | ||
| 40 | 0,25; 0,5; 1; 1,5 | |||
| 60 | 0,25; 0,5; 1; 1,5 | |||
| 100 | 0,25; 0,5; 1; 1,5 | |||
| 160 | 0,25; 0,5; 1; 1,5 | |||
| 250 | 0,1; 0,25; 0,5; 1; 1,5 | |||
| 54 | 0,1 | 0,5; 1; 1,5 | ||
| 0,16 | 0,25; 0,5; 1; 1,5 | |||
| 0,25 | 0,25; 0,5; 1; 1,5 | |||
| 0,4 | 0,25,0,5; 1; 1,5 | |||
| 0,6 | 0,1; 0,25; 0,5; 1; 1,5 | |||
| 1,0 | 0,1; 0,25; 0,5; 1; 1,5 | |||
| 55 | 0,25 | 0,25; 0,5; 1; 1,5 | ||
| 0,4 | 0,25; 0,5; 1; 1,5 | |||
| 0,60 | 0,15; 0,25; 0,5; 1; 1,5 | |||
| 1,0 | 0,1; 0,25,0,5; 1; 1,5 | |||
| 1,6 | 0,1; 0,25; 0,5; 1; 1,5 | |||
| 2,5 | 0,1; 0,25; 0,5; 1; 1,5 | |||
| 56 | 1,6 | 0,25; 0,5; 1; 1,5 | ||
| 2,5 | 0,25; 0,5; 1; 1,5 | |||
| 4 | 0,1; 0,25; 0,5; 1; 1,5 | |||
| 6 | 0,1; 0,25; 0,5; 1; 1,5 | |||
| 10 | 0,1; 0,25; 0,5; 1; 1,5 | |||
| 16 | 0,1, 0,25; 0,5; 1; 1,5 | |||
| Наименование параметра | Значение параметра |
| 1 | 2 |
| Вариация выходного сигнала, не более | ±0,5 от абсолютной величины предела допускаемой основной приведенной погрешности |
| Дополнительная погрешность, вызванная изменением температуры окружающего воздуха на каждые 10 °С, не более | ±0,5 от абсолютной величины предела допускаемой основной приведенной погрешности |
| Дополнительная погрешность, вызванная изменением напряжения питания на 1 В, не более | ±0,01 от абсолютной величины предела допускаемой основной приведенной погрешности |
| Дополнительная погрешность преобразователей, вызванная воздействием внешнего магнитного поля, не более | ±0,25 от абсолютной величины предела допускаемой основной приведенной погрешности |
| Степень защиты | IP54, IP65 |
| Измеряемая среда | газообразные среды, нефть, нефтепродукты, сжиженные газы и другие жидкости |
| Маркировка взрывозащиты | 0ExiallCT6X |
| Выходные сигналы, мА | 4 - 20 |
| Напряжение питание преобразователей, В | от 15 до 36 |
| Масса, кг | от 1,6 до 6 |
| Габаритные размеры, не более, мм: длина ширина высота | 198 255 258 |
| Средний срок службы, лет, не менее | 12 |
| Средняя наработка на отказ, ч, не менее | 110 000 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от минус 40 до плюс 70 |
| - относительная влажность, при температуре 35°С, не более, % | 95 |
наносится в верхнем левом углу таблички, прикрепляемой к преобразователю, на металлической табличке маркировку производят фотохимическим травлением, методом офсетной печати, гравированием и ударным методом, на пленочной табличке маркировку производить методом шелкографии, и в правом верхнем углу титульных листов руководства по эксплуатации и паспорта типографским способом.
Комплектность преобразователей измерительных МД-01 представлена в таблице 8.
Таблица 8
| Наименование | Обозначение | Количество, шт | Примечание |
| 1 | 2 | 3 | 4 |
| Преобразователь измерительный | МД-01 | 1 | В соответствии с заказом |
| Комплект монтажных частей | 1 | В соответствии с заказом | |
| Руководство по эксплуатации | МД 802010.001 РЭ | 1 | 1 экз. на 10 преобразователей, но не менее 1 экз. в один адрес |
| Паспорт | МД 802010.001 ПС | 1 | |
| Методика поверки | МП 0164-2-2014 | 1 | 1 экз. на 10 преобразователей, но не менее 1 экз. в один адрес |
| Копия Ex - сертификата | 1 | 1 экз. на 10 преобразователей, но не менее 1 экз. в один адрес |
осуществляется в соответствии с документом МП 0164-2-2014 «Инструкция. ГСИ. Преобразователи измерительные МД-01. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИР» 22 июля 2014 г.
Основные средства поверки:
- калибратор давления СРН 6000. Верхние пределы измерения давления: абсолютного от 0,025 до 2,5 МПа, от минус 0,1 до 100 МПа, класс 0,025; диапазон измерения постоянного тока от 0 до 20 мА, абсолютная погрешность ± 0,2 мкА; выходное напряжение питания 24 В;
- многофункциональный калибратор МС5-К. Верхние пределы измерения давления: от минус 0,1 до 6 МПа, погрешность ±0,04% от измеряемой величины, диапазон измерения постоянного тока от минус 100 до 100 мА, погрешность ± 0,02%, диапазон измерения постоянного напряжения от 0 до 50 В, погрешность ± 0,02%; выходное напряжение питания 24 В.
содержатся в руководстве по эксплуатации на преобразователи измерительные МД-01» МД 802010.001 РЭ.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным МД-01
1 ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»
2 ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1*106 Па»
43
3 ГОСТ 8.187-76 «Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4x10 в ст. 4 Па»
4 ГОСТ 22520-85 «Датчики давления, разрежения и разности давления с аналоговыми выходными сигналами ГСП. Общие технические условия»
5 ТУ 4212-008-139726550-2014 Преобразователи измерительные МД-01. Технические
условия.
