| Номер в госреестре | 62499-15 |
| Наименование СИ | Счетчики газа бытовые |
| Обозначение типа СИ | СГ-1 вариант 12 серия 03 |
| Изготовитель | ОАО Омское ПО "Радиозавод им.А.С.Попова" (РЕЛЕРО), г.Омск |
| Год регистрации | 2015 |
| Срок свидетельства | 25.11.2021 |
| МПИ (интервал между поверками) | 11 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа бытовые СГ-1 вариант 12 серия 03 предназначены для измерения объема газовой фракции сжиженного углеводородного газа по ГОСТ 20448-90 и природного газа по ГОСТ 5542-87 при учете потребления газа индивидуальными потребителями, включая применение в составе газовых бытовых приборов для приготовления пищи.
Принцип действия счетчиков газа СГ-1 вариант 12 серия 03 (далее - счетчики) основан на преобразовании объема газа, прошедшего через счетчик, в пропорциональное количество электрических импульсов с помощью струйного генератора колебаний и пьезоэлектрического пневмопреобразователя и последующего их подсчета микропроцессорным блоком.

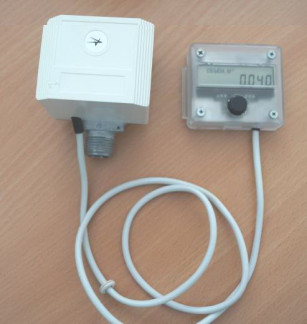

В состав счетчиков входит выносной блок индикации, который подключается с помощью кабеля. Выносной блок индикации имеет отсчетное устройство, выполненное на жидкокристаллическом индикаторе. Внешний вид счетчиков приведен на рисунке 1.
Счетчики пломбируются саморазрушающимися этикетками контроля доступа (гарантийными защитными пломбами) с нанесением на них штампа «ОТК» и оттиска поверительного клейма. Схема пломбирования счетчиков приведена на рисунке 2.
Программное обеспечение (далее - ПО) счетчиков по аппаратному обеспечению является встроенным. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
ПО является метрологически значимым и включает в себя:
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющих на них;
- программные модули, осуществляющие отображение, хранение, и защиту измерительной информации.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 1000.txt |
| Номер версии (идентификационный номер ПО) | ВЕРС.12.03 |
| Цифровой идентификатор ПО | CRC-32: 304116EF |
| Другие идентификационные данные (если имеются) | - |
Уровень защиты ПО и измерительной информации в соответствии с Р 50.2.077-2014 -«высокий». Недопустимые влияния на метрологически значимую часть ПО через интерфейс пользователя и интерфейс связи отсутствуют. Метрологические характеристики счетчиков нормированы с учетом влияния ПО.
Конструкция счётчика исключает возможность несанкционированного влияния на ПО счётчика и измерительную информацию.
Основные метрологические и технические характеристики счетчиков приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Класс точности по ГОСТ 8.401-80 | 2 |
| Диапазон измеряемых расходов, м3/ч: - газовая фракция сжиженного газа по ГОСТ 20448-90 - природный газ по ГОСТ 5542-87 | от 0,022 до 1,600 от 0,033 до 1,600 |
| Пределы допускаемой основной относительной погрешности измерения объема газа, %, в диапазоне расходов: - Qmin < Q < 0,2-Qmax - 0,2^Qmax < Q < Qmax | ±3,0 ±2,0 |
| Пределы допускаемой дополнительной относительной погрешности, вызванной отклонением температуры окружающего воздуха от нормальной в пределах рабочего диапазона температур на каждые 10 °C изменения температуры, % | ±0,5 |
| Емкость отсчетного устройства, м3, не менее | 99 999,999 |
| Цена единицы наименьшего разряда отсчетного устройства, м3 | 0,001 |
| Диаметр условного прохода, мм | 15 |
| Напряжение питания, В | 3,6 |
| Габаритные размеры, мм, не более: - счетчик без выносного блока индикации - выносной блок индикации | 75х66х110 23х73х58 |
| Масса, кг, не более | 1,2 |
| Срок службы, год, не менее | 11 |
| Средняя наработка на отказ, ч, не менее | 97 000 |
| Условия эксплуатации: - температура окружающего воздуха для счетчика без выносного блока индикации, °С - температура окружающего воздуха для выносного блока индикации, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от минус 10 до плюс 50 от минус 10 до плюс 70 80 от 84,0 до 106,7 |
наносится на этикетку, размещенную на корпусе блока электронного и на титульные листы эксплуатационной документации типографским способом.
Комплектность счетчиков приведена в таблице 3. Таблица 3
| Наименование | Обозначение | Количество |
| Счетчик газа СГ -1 | ЯТТТИУ 407279 011-02 | 1 шт. |
| Паспорт | ЯШИУ.407369.001-12.03 ПС | 1 экз. |
| Руководство по эксплуатации | ЯТТТИУ 407369 001-12 03 РЭ | 1 экз.* |
| Методика поверки | МП 30051-27370-2015 | 1 экз.* |
| Примечание: * - поставляется по отдельному договору эксплуатирующим организациям | ||
осуществляется по документу МП 30051-21370-2015 «ГСИ. Счетчик газа бытовой СГ-1 вариант 12 серия 03. Методика поверки», утвержденному ГЦИ СИ ФБУ «Омский ЦСМ» 24.08.2015 г.
Основные средства поверки:
- установка поверочная УПС-1: диапазон воспроизводимых расходов от 0,03 до 1,60 м /ч, пределы допускаемой относительной погрешности ±1,0 % в диапазоне расходов Qmin < Q < 0,2-Qmax, пределы допускаемой относительной погрешности ±0,6 % в диапазоне расходов 0,2-Qmax < Q < Qmax;
- барометр-анероид контрольный М-67: пределы измерений от 610 до 790 мм рт. ст. (от 81,3 до 105,3 кПа), пределы допускаемой абсолютной погрешности ±0,8 мм рт. ст. (±0,1 кПа);
- секундомер СОСпр-2б-2: емкость шкалы 60 мин, класс точности 2.
Методика измерений счетчиков приведена в документе ЯШИУ.407369.001-12.03 РЭ «Счетчик газа бытовой СГ-1. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к счетчикам газа бытовым СГ-1 вариант 12 серия 03
1. ГОСТ Р 8.618-2014 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа»
2. ЯШИУ.407369.001 ТУ «Счетчик газа бытовой СГ-1. Технические условия»
