| Номер в госреестре | 62419-15 |
| Наименование СИ | Измерители высоты водяного столба |
| Обозначение типа СИ | Н70 |
| Изготовитель | ООО "СЕВ. Р. ДИЗАЙН", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 25.11.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители высоты водяного столба Н70 (далее по тексту - измерители) предназначены для измерений значения высоты водяного столба под погруженным сенсором.
Конструктивно измеритель состоит из сенсора со встроенным преобразователем, блока питания, блока управления и отображения и пневмотрубки с кабелем.
Принцип действия измерителей основан на преобразовании давления высоты водяного столба в электрический выходной сигнал, пропорциональный механической деформации мембраны сенсора, и последующего его отображения на индикаторе блока управления и отображения.

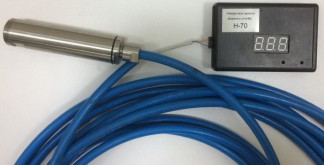

Внешний вид измерителя с указанием мест пломбировки от несанкционированного доступа и нанесения знака утверждения типа приведен на рисунке 1.
Рисунок 1 - Внешний вид измерителя Метрологические и технические характеристики
Таблица 1
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон измерений высоты водяного столба, м | от 0,3 до 70 |
| Пределы допускаемой приведенной (к верхнему пределу измерений (к ВП)) погрешности измерений высоты водяного столба в диапазоне от 0,3 до 10 м, % | ± 1 |
| Наименование параметра или характеристики | Значение характеристики |
| Пределы допускаемой относительной погрешности измерений высоты водяного столба в диапазоне св. 10 до 70 м, % | ± 1 |
| Длина пневмотрубки с кабелем, м | 300 |
| Г абаритные размеры сенсора (диаметр х длина), мм, не более | 36x130 |
| Масса сенсора, кг, не более | 0,4 |
| Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц | 220 ± 22 50 ± 0,5 |
| Потребляемая мощность, В-А | 15 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, % | от 10 до 30 от 30 до 80 |
наносится на титульный лист паспорта измерителя типографским способом и на корпус блока управления и отображения в виде наклейки.
В комплект поставки измерителя входят:
- сенсор со встроенным преобразователем - 1 шт.;
- блока питания - 1 шт.;
- блока управления и отображения - 1 шт.;
- пневмотрубка с кабелем - 1 шт.;
- паспорт - 1 шт.;
- методика поверки - 1 шт.
осуществляется по документу МП 4864-007-34923182-2014 «Инструкция. Измерители высоты водяного столба Н70. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 25 мая 2015 года.
Основное средство поверки:
- манометры грузопоршневые МП-2,5, МП-6, МП-60 (рег. № 58794-14): диапазон измерений от 25 кПа до 6 МПа, пределы допускаемой относительной погрешности ± (0,02 - 0,05) %.
«Измерители высоты водяного столба Н70. Паспорт». ПС 4864-007-34923182-2014
Нормативные и технические документы, устанавливающие требования к измерителям высоты водяного столба Н70
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
3. ТУ 4864-007-34923182-2014. «Измеритель высоты водяного столба H70. Технические условия».
