| Номер в госреестре | 62416-15 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | JYB-K |
| Изготовитель | "Beijing Collihigh Sensor Technology Center", Китай |
| Год регистрации | 2015 |
| Срок свидетельства | 25.11.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления JYB-K (далее - датчики) предназначены для непрерывного измерения и преобразования избыточного давления в унифицированный аналоговый выходной сигнал в системах автоматического контроля, регулирования и управления технологического контроля.

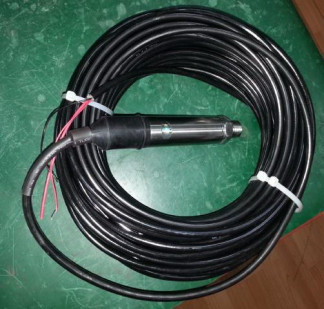

Датчики давления состоят из первичного пьезорезистивного преобразователя и электронного устройства. Преобразователь снабжен мембраной из нержавеющей стали, что позволяет измерять давление многих коррозионных газов и жидкостей. Мембрана деформируется под воздействием измеряемого давления, в результате чего на выходе датчика появляется разность потенциалов (напряжение низкого уровня), пропорциональное измеряемому давлению. Электронное устройство обеспечивает электрическое питание датчика и преобразование изменения напряжения в унифицированный выходной сигнал 4-20 мА. Электрическое питание датчика осуществляется от внешнего источника постоянного тока Фотография общего вида приборов представлена на рисунке 1.
поверке.
Основные метрологические и технические характеристики преобразователей приведены в таблице 1.
| Наименование характеристики | Значение |
| Диапазон измерений, МПа | от 0 до 6,0 |
| Диапазон выходного аналогового сигнала постоянного тока, мА | от 4 до 20 |
| Электрическое питание датчиков осуществляется от источника постоянного тока напряжением, В | от 22 до 26 |
| Пределы допускаемой основной приведенной погрешности, % | ±0,2 |
| Вариация показаний, % | 0,2 |
| Диапазон рабочих температур, °С | от минус 20 до плюс 85 |
| Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур, % /10°С | ±0,1 |
| Масса, г, не более: | 300 |
| Г абаритные размеры (длина х диаметр), мм, не более | 150x30 |
| Средний срок службы, лет | 1 0 |
наносится на титульный лист паспорта печатным методом, а на панель корпуса прибора клеится наклейка с изображением знака утверждения типа.
- Датчик давления - 1 шт.;
- Паспорт (на русском языке) - 1 экз.
осуществляется в соответствии с документом МИ 1997-89 «ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
- манометр избыточного давления грузопоршневой класса точности 0,01 МП-60, диапазон от 0,1 до 6 МПа, пределы относительной погрешности ± 0,01 % (По ГОСТ 8291-83);
- вольтметр универсальный Щ31. Пределы допускаемой основной погрешности ± 0,015%. (Госреестр № 6027-01).
- мера электрического сопротивления Р3030 сопротивления 100 Ом, Класс точности 0,01. (Госреестр № 8238-81).
отсутствуют.
Нормативные и технические документы, устанавливающие требования к датчикам давления JYB-K
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми сигналами. ГСП. Общие технические условия.
ГОСТ 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы-изготовителя.
ГОСТ 8.802-2012 ГСИ. Государственная поверочная схема для средств измерения избыточного давления до 250 МПа.
