| Номер в госреестре | 62379-15 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | VESI |
| Изготовитель | "VALCOM CO., LTD.", Япония |
| Год регистрации | 2015 |
| Срок свидетельства | 25.11.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления VESI (далее - датчики) предназначены для измерения давления в жидких и газообразных средах.
Принцип действия датчиков основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. В качестве чувствительного элемента используется измерительная мембрана, на которую нанесены полупроводниковые пьезорезисторы, соединенные по мостовой схеме. Измеряемое давление подводится через штуцер в рабочую полость датчика. Под воздействием измеряемого давления мембрана деформируется, что приводит к изменению электрического сопротивления пьезорезисторов и разбалансу мостовой схемы. При этом возникает электрический сигнал напряжения, пропорциональный давлению, который поступает на электронную плату для преобразования в унифицированный электрический выходной сигнал постоянного тока.
Конструктивно датчики выполнены в виде единого металлического герметичного корпуса, в котором расположены чувствительный элемент и электронная плата.
Датчикии имеют 7 модификаций, отличающихся пределами измерений.

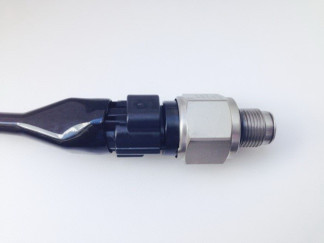

Общий вид датчиков приведен на рисунке 1
Конструкция датчиков обеспечивает ограничение доступа к внутренним элементам, влияющим на метрологические характеристики, без необходимости пломбирования.
Знак поверки наносится на эксплуатационную документацию и (или) свидетельство о
Таблица 1 - Основные метрологические и технические характеристики датчиков давления VESI
| Пределы измерений, МПа VESI M01 | от 0 до 1 |
| VESI M03 | от 0 до 3 |
| VESI M05 | от 0 до 5 |
| VESI M10 | от 0 до 10 |
| VESI M20 | от 0 до 20 |
| VESI M35 | от 0 до 35 |
| VESI M50 | от 0 до 50 |
| Пределы допускаемой основной | ± 1,0 |
| приведенной погрешности, % | |
| Диапазон рабочих температур, °С | от минус 20 до плюс 100 |
| Пределы допускаемой дополнительной | |
| приведенной погрешности от воздействия | |
| изменения температуры окружающего воздуха, %/ 10 °С | ± 0,15 |
| Выходной сигнал, мА | 4 - 20 |
| Напряжение питания, В | от 10 до 26,5 |
| Габаритные размеры, мм (длинахширина) | 64x32 |
| Масса, не более, г | 150 |
| Длина кабеля, м | Стандартный - 2 По дополнительному заказу - 5 |
наносится на титульный лист эксплуатационной документации типографским способом.
В комплект поставки входят:
- Датчик давления VESI.
- Соединительный кабель.
- Паспорт.
- Методика поверки.
осуществляется по документу МП 62379-15 «Датчики давления VESI. Методика поверки», утверждённому ФГУП «ВНИИМС» 02.06.2015 г.
Основные средства поверки:
Грузопоршневые манометры: МП-60, МП-600 II разряда (По ГОСТ 8291-83)
Вольтметр универсальный Щ31. Пределы допускаемой основной погрешности ± 0,015%. (Госреестр № 6027-01).
Мера электрического сопротивления Р3030 сопротивления 100 Ом, Класс точности 0,01. (Госреестр № 8238-81).
Методика измерений приведена в паспорте датчиков давления VESI.
Нормативные и технические документы, устанавливающие требования к датчикам давления VESI
Техническая документация VALCOM CO., LTD, Япония.
ГОСТ 22520-85 Датчики давления, разряжения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
